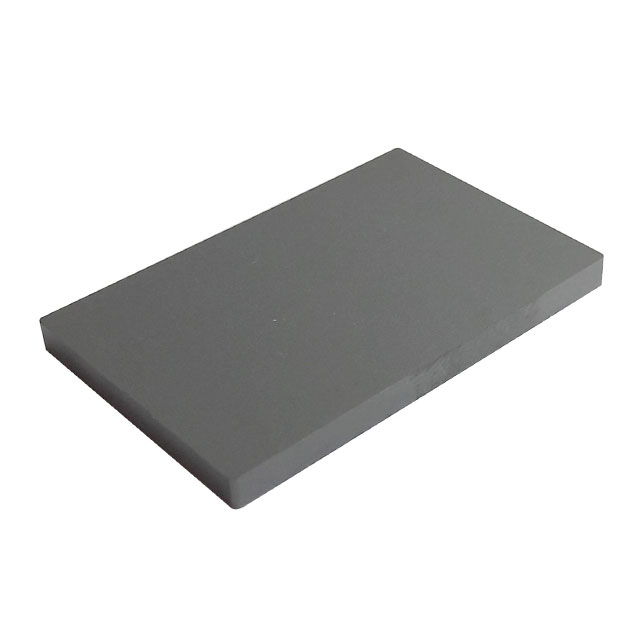

PLT32/20/3.2/R-3C95

产品分类: 磁性器件套件/配件
厂牌: FERROXCUBE
产品描述: Ferrite Accessories Plate 3C95
供应商型号: 1779-1152-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁性器件套件/配件 PLT32/20/3.2/R-3C95

PLT32/20/3.2/R-3C95概述

    高质量文章:FERROXCUBE E32/6/20/R Planar E Cores

    产品简介


    FERROXCUBE E32/6/20/R 是一款高性能的磁芯组件,主要应用于各种电源转换、高频变压器及电感器的设计中。该系列包含了核心半体(E32)及其配套的凹槽平板(PLT),通过特定的组合可以实现不同的磁路设计,适用于多种电气应用场合。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 核心因素 (C1) | 0.278 | mm⁻¹ |
    | 有效体积 (Ve) | 4560 | mm³ |
    | 有效长度 (Ie) | 35.1 | mm |
    | 有效面积 (Ae) | 130 | mm² |
    | 最小面积 (Amin) | 119 | mm² |
    | 半核心质量 | ≈ 13 | g |
    | 平板质量 | ≈ 10 | g |
    此外,该产品有多种材料等级(如3C90, 3C92, 3C93等),提供了从160 nH到7350 nH的不同AL值选择,以适应不同的电气应用需求。

    产品特点和优势


    FERROXCUBE E32/6/20/R 系列的核心特点在于其高效率、低损耗的特性,适用于高频率、大功率的应用场景。该产品具有较高的饱和磁通密度,能够承受高达250 A/m的磁场强度,并且在高频条件下仍能保持良好的性能表现。另外,这些磁芯组件的低损耗特性有助于提高整个系统的能量转换效率,减少热量产生,从而延长使用寿命。

    应用案例和使用建议


    在具体应用中,例如高频开关电源的设计,这些磁芯可以有效地降低电路中的杂散损耗,提升整体效率。在设计时,根据所需的工作频率和功率选择合适的AL值非常重要。对于需要更高功率密度的应用,推荐使用AL值较低的产品,因为它们可以在较小的体积内提供更高的电感量,适合空间受限的场合。

    兼容性和支持


    FERROXCUBE E32/6/20/R 系列产品与市场上大多数现有的平面E型磁芯是兼容的,易于集成到现有的设计中。厂家提供详尽的技术文档和支持服务,包括详细的应用指南和技术支持热线,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q: 如何选择合适的AL值?
    - A: 选择合适的AL值取决于具体应用的工作频率和所需的电感量。通常,高频应用需要较低的AL值,而低频应用则可以选择较高的AL值。
    2. Q: 如何进行散热管理?
    - A: 在高温环境下使用时,应考虑增加外部散热片或风扇来帮助散热。确保磁芯周围有足够的空气流通空间,以防止过热。
    3. Q: 如何确定正确的安装方式?
    - A: 请参考制造商提供的安装指南。通常,磁芯需要正确固定以避免振动导致的噪音或损坏。使用适当的夹具或固定装置可以确保稳定可靠的连接。

    总结和推荐


    总体来看,FERROXCUBE E32/6/20/R 系列磁芯组件是一款性能卓越的产品,具备广泛的适用范围和出色的电气特性。它不仅能满足多种复杂应用的需求,还能为用户提供高效可靠的能量转换解决方案。我们强烈推荐这一系列产品给那些寻求高品质、高性能磁芯解决方案的工程师和设计师们。

PLT32/20/3.2/R-3C95参数

参数
长*宽*高 31.75mm*20.32mm*3.18mm
零件状态 在售
包装方式 散装

PLT32/20/3.2/R-3C95数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁性器件套件/配件 FERROXCUBE PLT32/20/3.2/R-3C95 PLT32/20/3.2/R-3C95数据手册
