ES3J

产品分类: 其他二极管
产品描述: 600 10μA 3000 SMC(DO-214AB) 贴片安装
供应商型号: 14M-ES3J SMC
供应商: 云汉优选
标准整包数: 1

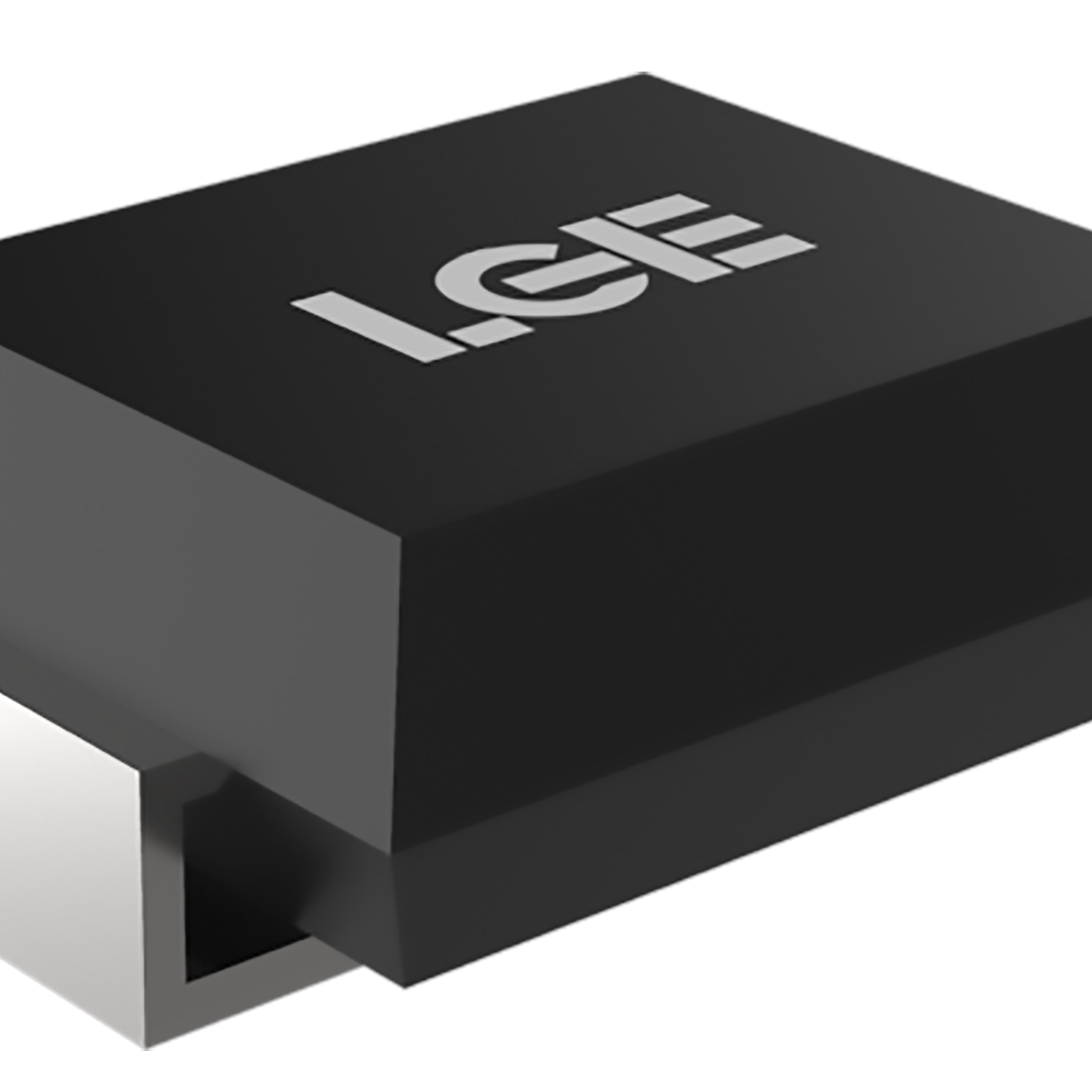

LGE/深圳鲁光电子 其他二极管 ES3J

ES3J概述


    产品简介


    本文介绍的是3A表面贴装超快整流器(型号为ES3A-ES3J)。该产品广泛应用于各种电子电路中,如电源转换器、马达驱动、照明系统及通信设备等。其独特的玻璃钝化芯片结构和低轮廓封装使其非常适合于自动化放置工艺,提供了出色的稳定性和可靠性。

    技术参数


    - 尺寸:184 mm²(长×宽)
    - 封装:SMC/DO-214AB
    - 最大反复峰值反向电压:VRRM 50~600V
    - 最大有效正向电流:I(AV) 3.0A
    - 最大瞬态峰值正向电流:IFSM 100A
    - 最大瞬态正向电压:VF 0.95~1.7V
    - 最大直流反向电流:IR 10µA(TA=25℃),500µA(TA=100℃)
    - 最大反向恢复时间:Trr 35ns
    - 典型结电容:Cj 30~45pF
    - 热阻:RθJA 47°C/W,RθJL 12°C/W
    - 工作温度范围:TJ -55°C 至 +150°C
    - 储存温度范围:TSTG -55°C 至 +150°C

    产品特点和优势


    1. 低轮廓封装:适合自动化贴片,提高了生产效率。
    2. 玻璃钝化芯片:提供了优秀的耐久性和稳定性。
    3. 快速恢复时间:超快恢复时间为高效率的电路设计提供了保障。
    4. 高温焊接能力:支持260°C/10秒的焊接条件,满足严格的工业标准。
    5. 材料合规:塑料材料达到UL 94V-0标准,安全可靠。

    应用案例和使用建议


    - 应用场景:ES3A-ES3J可应用于广泛的场合,如电动汽车充电站、光伏逆变器、风力发电系统、LED驱动器等。
    - 使用建议:确保PCB上的铜垫面积符合要求(0.6" x 0.6" 或16mm x 16mm),以获得最佳散热效果。在设计时考虑适当的散热措施,例如使用散热片或强制空气冷却。

    兼容性和支持


    - 兼容性:ES3A-ES3J可以与市场上主流的PCB贴装设备兼容,适用于大多数标准电路板设计。
    - 支持:制造商提供详细的技术文档和支持服务,包括安装指南、维护手册以及在线技术支持。

    常见问题与解决方案


    1. 问题: 设备在高温环境下无法正常工作。
    - 解决方案:检查PCB上的铜垫面积是否足够大,确保良好的热传导。如果需要,增加散热片或强制空气冷却。

    2. 问题: 在高电流负载下出现过热。
    - 解决方案:适当增加散热措施,例如使用散热器或者提高PCB的热设计水平。

    总结和推荐


    ES3A-ES3J系列表面贴装超快整流器以其优异的性能和高度的可靠性,在多种应用场景中表现卓越。特别是在需要高频开关、高效率和高温环境的工作条件下,它能够显著提升系统的整体性能。对于寻求高性能整流器的应用项目,强烈推荐使用这款产品。

ES3J参数

参数
If - 正向电流 3000
Ir - 反向电流 10μA
Vr-反向电压 600
通用封装 SMC(DO-214AB)
安装方式 贴片安装

ES3J厂商介绍

LGE公司,即LG电子(LG Electronics),是韩国LG集团的子公司之一,成立于1958年,总部位于韩国首尔。LGE是全球领先的电子产品制造商,业务涵盖多个领域,包括家用电器、移动通信、家庭娱乐、商业解决方案等。

主营产品分类:
1. 家用电器:包括冰箱、洗衣机、空调、厨房电器等。
2. 移动通信:智能手机、平板电脑等。
3. 家庭娱乐:电视、音响、蓝光播放器等。
4. 商业解决方案:显示器、商业空调、数字标牌等。

应用领域:
LGE的产品广泛应用于家庭、商业、教育、医疗等多个领域,满足不同用户的需求。

LGE的优势:
1. 技术创新:LGE持续投入研发,拥有大量专利技术,引领行业发展趋势。
2. 品牌影响力:作为全球知名品牌,LGE享有良好的市场声誉和客户忠诚度。
3. 产品质量:LGE注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
4. 客户服务:LGE提供全方位的客户服务,包括售前咨询、售后支持等,提升客户满意度。

ES3J数据手册

厂牌 PDF简要描述 下载
LGE/深圳鲁光电子 其他二极管 LGE/深圳鲁光电子 ES3J ES3J数据手册

ES3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4
50+ ¥ 0.3765
150+ ¥ 0.336
1500+ ¥ 0.282
3000+ ¥ 0.2448
90000+ ¥ 0.2353
库存: 1942
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2
