6A10S

产品分类: 其他二极管
产品描述: 10uA@1kV DO-27
供应商型号: 14M-6A10S DO-27
供应商: 云汉优选
标准整包数: 1

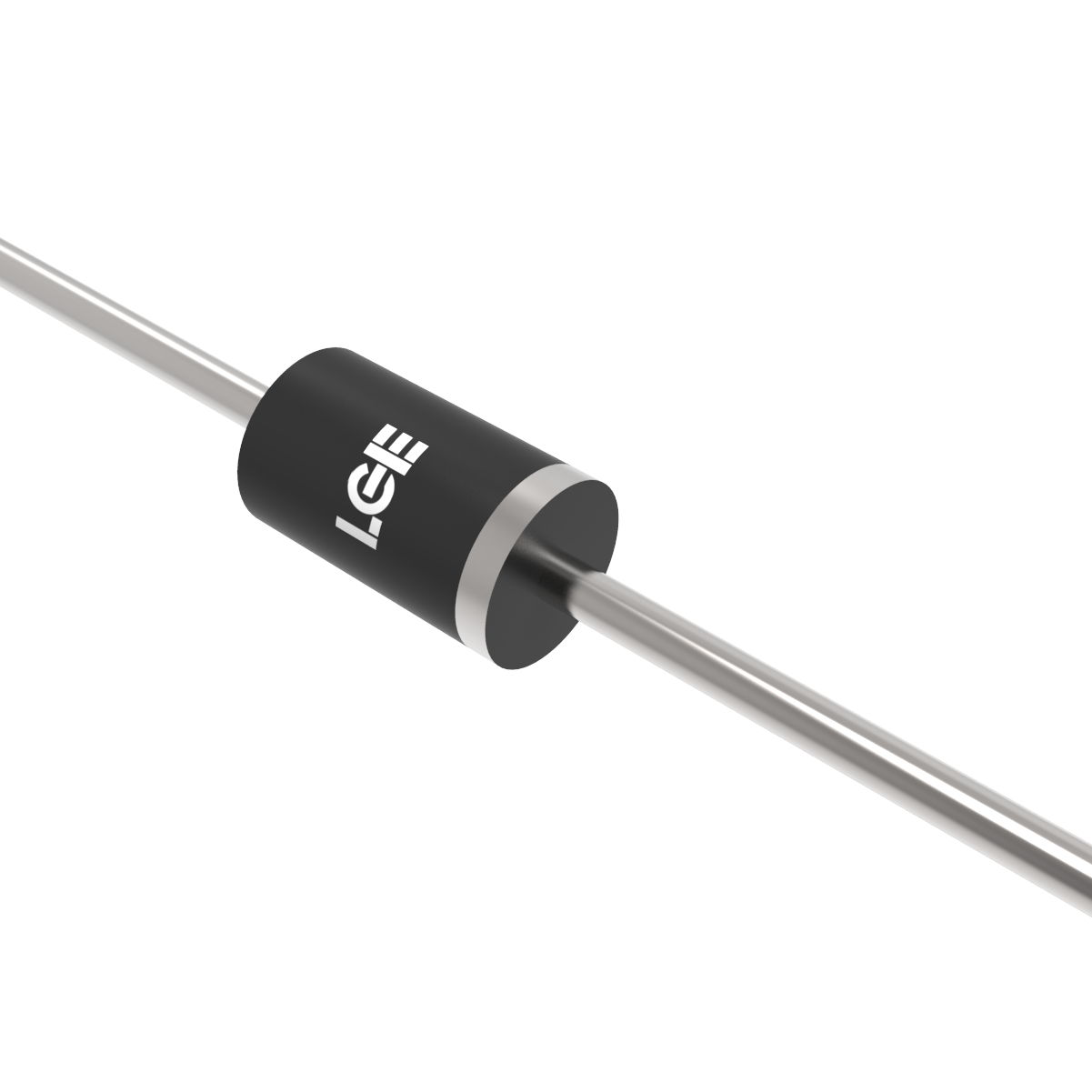

LGE/深圳鲁光电子 其他二极管 6A10S

6A10S概述


    产品简介


    本文介绍的产品是一款塑料硅整流器,型号为6A2S至6A10S系列。这些产品广泛应用于单相半波整流电路,适用于电阻负载和电感负载。这些整流器以其低成本、低漏电流、低正向电压降和高电流能力而著称,适用于多种电子设备。

    技术参数


    | 参数 | 规格 |

    | 最大重复峰值反向电压(VRRM) | 200V(6A2S),400V(6A4S),600V(6A6S),800V(6A8S),1000V(6A10S) |
    | 最大RMS电压(VRMS) | 140V(6A2S),280V(6A4S),420V(6A6S),560V(6A8S),700V(6A10S) |
    | 最大直流阻断电压(VDC) | 200V(6A2S),400V(6A4S),600V(6A6S),800V(6A8S),1000V(6A10S) |
    | 最大瞬态正向电压(VF) | 1.0V(@6.0A) |
    | 最大瞬态正向浪涌电流(IFSM) | 400A |
    | 最大平均正向整流电流(IF(AV)) | 6.0A |
    | 正向压降(典型值) | 1.0V(@6.0A) |
    | 典型结电容(CJ) | 10pF(@1.0MHz) |
    | 热阻(RθJA) | 100°C/W |

    产品特点和优势


    该系列硅整流器具有以下显著特点和优势:
    - 低成本:适用于成本敏感的应用场合。
    - 低漏电流:减少功耗,提高系统效率。
    - 低正向电压降:减少功耗和发热,提高能效。
    - 高电流能力:可承受高瞬态电流,适合重负载应用。
    - 耐用性:塑料封装材质达到UL认证,耐热性能好。

    应用案例和使用建议


    应用案例
    这类硅整流器广泛应用于工业控制设备、电源转换器、汽车充电系统等。例如,在工业控制设备中,它们可以用于整流和稳压电路,确保设备稳定运行。
    使用建议
    - 在高负载条件下,应注意散热设计,以避免过热损坏。
    - 使用过程中应根据应用要求选择合适的型号,例如根据电压需求选择不同规格的型号。

    兼容性和支持


    这些硅整流器与市面上主流的电源转换模块和控制系统兼容。厂商提供了详细的技术支持,包括安装指南、故障排除和维修服务。对于常见问题,厂商也提供详尽的解答,确保用户能够快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致器件损坏 | 确保良好的散热设计,并使用适当的冷却措施 |
    | 电流不稳定导致输出波动 | 检查输入电压和负载情况,确认无误后再连接 |
    | 损坏后的无法正常工作 | 更换新的器件,并检查整个电路是否有问题 |

    总结和推荐


    6A2S至6A10S系列塑料硅整流器在低成本、低漏电流和高电流能力方面表现出色,非常适合作为电力系统中的关键部件。其高可靠性和广泛的应用范围使其成为众多电子工程师的理想选择。因此,强烈推荐使用这款产品来提升系统的整体性能和稳定性。

6A10S参数

参数
If - 正向电流 -
Ir - 反向电流 10uA@1kV
Vr-反向电压 -
通用封装 DO-27
