BZT52B10S

产品分类: 齐纳(稳压)二极管
产品描述: 180nA SOD-323
供应商型号: 14M-BZT52B10S 10V
供应商: 云汉优选
标准整包数: 1

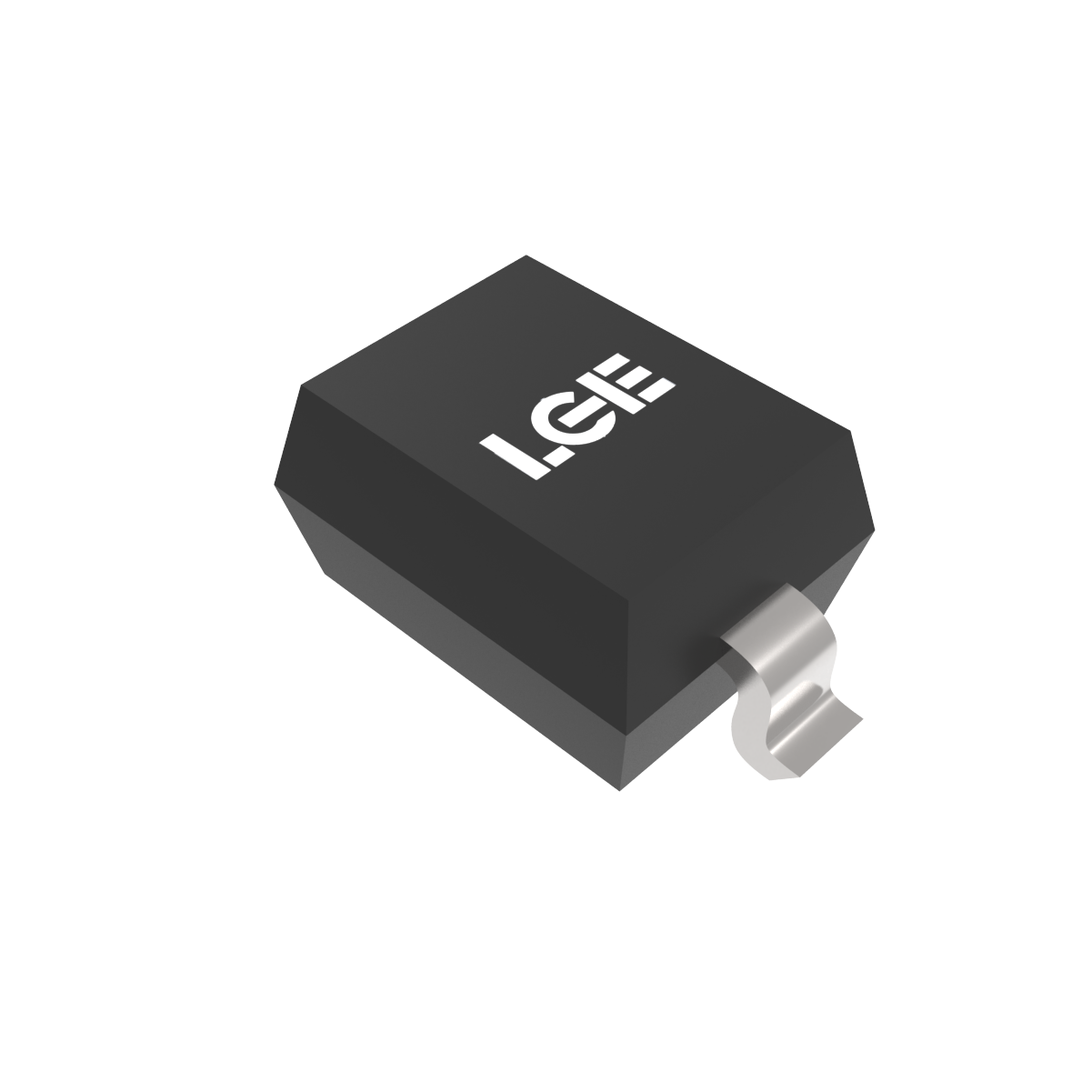

LGE/深圳鲁光电子 齐纳(稳压)二极管 BZT52B10S

BZT52B10S概述

    # 技术手册:BZT52系列表面贴装齐纳二极管

    产品简介


    BZT52系列齐纳二极管是一款专门为自动化装配过程设计的小型表面贴装器件(SMD)。它具有广泛的稳压范围(2.4V至75V),非常适合用于各种电子产品和通信设备中的电压稳压和电路保护。BZT52系列采用SOD-323封装,具有出色的稳定性和可靠性。

    技术参数


    以下是BZT52系列的主要技术参数:
    | 特性 | 符号 | 值 | 单位 |
    ||
    | 最大功率消耗 | Pd | 200 | mW |
    | 热阻(结到环境空气) | RθjA | 625 | ℃/W |
    | 工作温度范围 | Tj | 150 | ℃ |
    | 存储温度范围 | Tstg | -65 to +150 | ℃ |
    | 正向电压 | VF | 1 | V |
    电气特性
    不同型号的BZT52系列齐纳二极管具有不同的稳压值。以BZT52B2V4S为例,其电气特性如下:
    | 类型编号 | 标记代码 | 额定稳压(V) | 最小稳压(V) | 最大稳压(V) | IZT(mA) | ZZT(Ω) | IZK(mA) | ZZK(Ω) | IR(μA) | VR(V) |

    | BZT52B2V4S | 0Z | 2.4 | 2.35 | 2.45 | 5 | 94 | 1 | 564 | 45 | 1 |

    产品特点和优势


    BZT52系列齐纳二极管具有以下几个显著特点和优势:
    1. 广泛的稳压范围:从2.4V到75V,适合多种应用需求。
    2. 高精度:B系列具有±2%的稳压值精度,确保稳定的输出。
    3. 超小型封装:采用SOD-323封装,体积小巧,适用于紧凑的设计。
    4. 自动装配友好:专为自动化装配过程设计,提高生产效率。
    5. 低湿度敏感度:湿度敏感度等级为1,确保在存储和运输过程中不会损坏。

    应用案例和使用建议


    应用案例
    BZT52系列齐纳二极管广泛应用于以下领域:
    - 电源电路稳压
    - 信号线路保护
    - 开关电源电路
    - 通信设备
    使用建议
    在使用BZT52系列齐纳二极管时,应注意以下几点:
    1. 根据具体的应用需求选择合适的稳压值。
    2. 确保工作环境温度不超过150℃。
    3. 在自动化装配过程中注意防静电措施。
    4. 存储时保持干燥环境,避免受潮。

    兼容性和支持


    BZT52系列齐纳二极管具有良好的兼容性,可以与市场上常见的SMD封装设备无缝集成。同时,厂商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:如何选择正确的稳压值?
    - 解决方案:根据具体的应用需求和输入电压范围选择合适的稳压值。例如,如果需要一个稳定的5V输出,则应选择额定稳压值为5V的型号。

    2. 问题:长时间工作后,器件发热严重怎么办?
    - 解决方案:确保散热良好,可使用散热片或强制风冷。同时检查工作环境温度,确保不超过150℃。

    3. 问题:如何防止静电损害?
    - 解决方案:在装配和测试过程中佩戴防静电手环,使用防静电包装材料。

    总结和推荐


    BZT52系列齐纳二极管凭借其广泛的稳压范围、高精度和小尺寸封装,在各类电子设备中表现优异。其高可靠性和易于集成的特点使其成为现代电子设计的理想选择。综上所述,我们强烈推荐在需要电压稳压和电路保护的应用中使用BZT52系列齐纳二极管。
    如有更多问题,请访问 [LGSemi官网](http://www.lgesemi.com) 或联系技术支持:lge@lgesemi.com

BZT52B10S参数

参数
最大功率耗散 -
标称齐纳电压 -
配置 -
最大功率 -
Ir - 反向电流 180nA
最大齐纳阻抗 -
电压容差 -
通用封装 SOD-323
包装方式 卷带包装

BZT52B10S厂商介绍

LGE公司,即LG电子(LG Electronics),是韩国LG集团的子公司之一,成立于1958年,总部位于韩国首尔。LGE是全球领先的电子产品制造商,业务涵盖多个领域,包括家用电器、移动通信、家庭娱乐、商业解决方案等。

主营产品分类:
1. 家用电器:包括冰箱、洗衣机、空调、厨房电器等。
2. 移动通信:智能手机、平板电脑等。
3. 家庭娱乐:电视、音响、蓝光播放器等。
4. 商业解决方案:显示器、商业空调、数字标牌等。

应用领域:
LGE的产品广泛应用于家庭、商业、教育、医疗等多个领域,满足不同用户的需求。

LGE的优势:
1. 技术创新:LGE持续投入研发,拥有大量专利技术,引领行业发展趋势。
2. 品牌影响力:作为全球知名品牌,LGE享有良好的市场声誉和客户忠诚度。
3. 产品质量:LGE注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
4. 客户服务:LGE提供全方位的客户服务,包括售前咨询、售后支持等,提升客户满意度。

BZT52B10S数据手册

厂牌 PDF简要描述 下载
LGE/深圳鲁光电子 齐纳(稳压)二极管 LGE/深圳鲁光电子 BZT52B10S BZT52B10S数据手册

BZT52B10S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0995
1000+ ¥ 0.0937
3000+ ¥ 0.0836
30000+ ¥ 0.0702
60000+ ¥ 0.0609
200000+ ¥ 0.0586
库存: 1869
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 9.95
