DB207S

产品分类: 整流二极管/整流桥
产品描述: 1KV 60A 10uA@1kV 25A DBS
供应商型号: 14M-DB207S
供应商: 云汉优选
标准整包数: 1

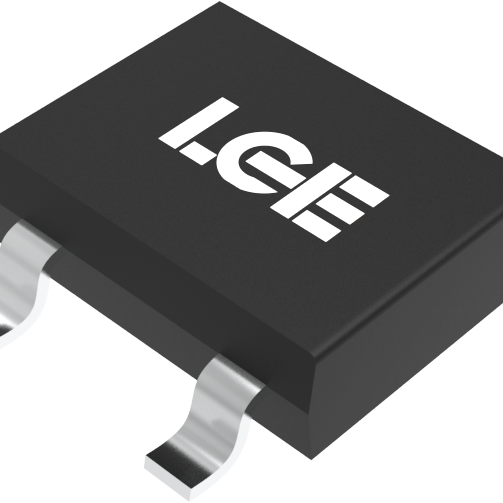

LGE/深圳鲁光电子 整流二极管/整流桥 DB207S

DB207S概述

    SILICON BRIDGE RECTIFIERS DB201S-DB207S 技术手册解析

    1. 产品简介


    SILICON BRIDGE RECTIFIERS DB201S-DB207S 是一款用于整流应用的硅桥式整流器。它们的主要功能是将交流电转换为直流电,适用于各种需要整流的场合,如电源适配器、电机驱动、电池充电器等。这类电子元器件广泛应用于家电、工业设备及汽车电子等领域。

    2. 技术参数


    DB201S-DB207S 的技术规格如下表所示:
    | 特性 | 符号 | DB201S | DB202S | DB203S | DB204S | DB205S | DB206S | DB207S | 单位 |
    ||
    | 峰值重复反向电压 | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
    | 最大平均正向输出电流(TA=25℃) | IF(AV) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | A |
    | 峰值正向浪涌电流(8.3ms单半正弦波叠加在额定负载上) | IFSM | 60 | 60 | 60 | 60 | 60 | 60 | 60 | A |
    | 最大瞬时正向电压(2.0A) | VF | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | V |
    | 最大反向电流(TA=25℃, TA=125℃) | IR | 10 | 10 | 10 | 10 | 100 | 100 | 100 | μA |
    热特性:
    | 特性 | 符号 | DB201S | DB202S | DB203S | DB204S | DB205S | DB206S | DB207S | 单位 |
    ||
    | 典型热阻抗(每条腿) | RΘJA | 70 | 70 | 70 | 70 | 70 | 70 | 70 | ℃/W |
    | 节点温度范围 | TJ | -55 | -55 | -55 | -55 | -55 | -55 | -55 | ℃ |
    | 存储温度范围 | TSTG | -55 | -55 | -55 | -55 | -55 | -55 | -55 | ℃ |
    外形尺寸(单位:mm):
    | 符号 | 尺寸 |

    | A | 8.20 |
    | B | 6.10 |
    | C | 2.35 |
    | D | 9.80 |
    | E | 0.15 |
    | F | 0.90 |
    | G | 0.20 MAX |
    | H | 2.50 |
    | I | 1.00 |
    | K | 4.80 |

    3. 产品特点和优势


    SILICON BRIDGE RECTIFIERS DB201S-DB207S 的主要优势在于:
    - 高达 1000V 的峰值重复反向电压(VRRM),适用于高电压应用;
    - 最大瞬时正向电压仅为 1.1V,在 2.0A 下表现良好;
    - 高可靠性,采用模压塑料技术,成本低且坚固耐用;
    - 铅可焊性符合 MIL-STD-202 方法 208 标准,便于安装;
    - UL 认证的塑料材料具有良好的阻燃性,安全可靠。

    4. 应用案例和使用建议


    这些整流器适用于多种应用场合,如电源适配器和电池充电器。它们可以在高温环境下稳定工作,适合工业设备和汽车电子等要求较高的应用场景。
    使用建议:
    - 在设计电路时,需确保输入电压不超过器件的最大峰值反向电压(VRRM)。
    - 使用过程中注意散热,以保持在最佳工作温度范围内(-55 至 +150℃)。
    - 确保电路布局合理,避免信号干扰。

    5. 兼容性和支持


    DB201S-DB207S 支持广泛的电路板焊接工艺,并与常见的 PCB 设计标准兼容。厂商提供相应的技术支持文档和样品,帮助用户更好地集成和测试这些元器件。

    6. 常见问题与解决方案


    常见问题:
    1. 如何正确选择合适的型号?
    2. 如何避免过热?
    3. 如何确保连接稳定性?
    解决方案:
    1. 根据具体应用场景的电压需求选择合适的型号。
    2. 使用散热片或其他散热措施来控制温度。
    3. 使用合适的焊接工艺和连接材料确保连接稳固。

    7. 总结和推荐


    总体而言,SILICON BRIDGE RECTIFIERS DB201S-DB207S 是一款高性能、高性价比的整流器。它具备出色的耐压能力和可靠性,适用于多种应用场景。如果你正在寻找能够满足严格要求的整流器,强烈推荐使用这款产品。

DB207S参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 60A
配置 -
If - 正向电流 25A
Ir - 反向电流 10uA@1kV
通用封装 DBS
包装方式 卷带包装

DB207S厂商介绍

LGE公司,即LG电子(LG Electronics),是韩国LG集团的子公司之一,成立于1958年,总部位于韩国首尔。LGE是全球领先的电子产品制造商,业务涵盖多个领域,包括家用电器、移动通信、家庭娱乐、商业解决方案等。

主营产品分类:
1. 家用电器:包括冰箱、洗衣机、空调、厨房电器等。
2. 移动通信:智能手机、平板电脑等。
3. 家庭娱乐:电视、音响、蓝光播放器等。
4. 商业解决方案:显示器、商业空调、数字标牌等。

应用领域:
LGE的产品广泛应用于家庭、商业、教育、医疗等多个领域,满足不同用户的需求。

LGE的优势:
1. 技术创新:LGE持续投入研发,拥有大量专利技术,引领行业发展趋势。
2. 品牌影响力:作为全球知名品牌,LGE享有良好的市场声誉和客户忠诚度。
3. 产品质量:LGE注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
4. 客户服务:LGE提供全方位的客户服务,包括售前咨询、售后支持等,提升客户满意度。

DB207S数据手册

厂牌 PDF简要描述 下载
LGE/深圳鲁光电子 整流二极管/整流桥 LGE/深圳鲁光电子 DB207S DB207S数据手册

DB207S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4022
50+ ¥ 0.3785
150+ ¥ 0.3378
1500+ ¥ 0.2835
3000+ ¥ 0.2461
10000+ ¥ 0.2366
库存: 1500
起订量: 5 增量: 1500
交货地:
最小起订量为:5
合计: ¥ 2.01
