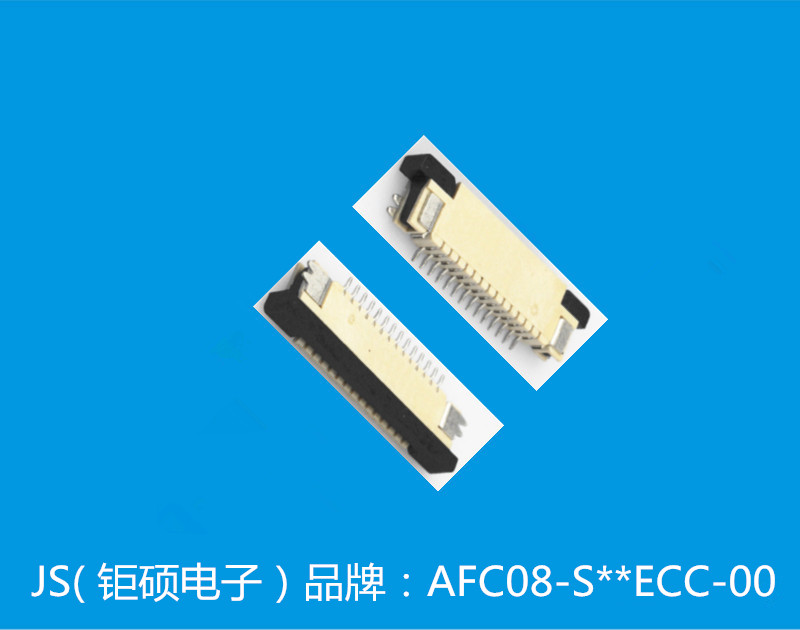

AFC08-S05ECC-00

产品分类: FFC/FPC连接器
产品描述: JUSHUO FPC连接器 0.8mm 5P 拉抽式 H2.0mm 上接
供应商型号: AFC08-S05ECC-00 SMD,P=0.8MM
供应商: 云汉优选
标准整包数: 53

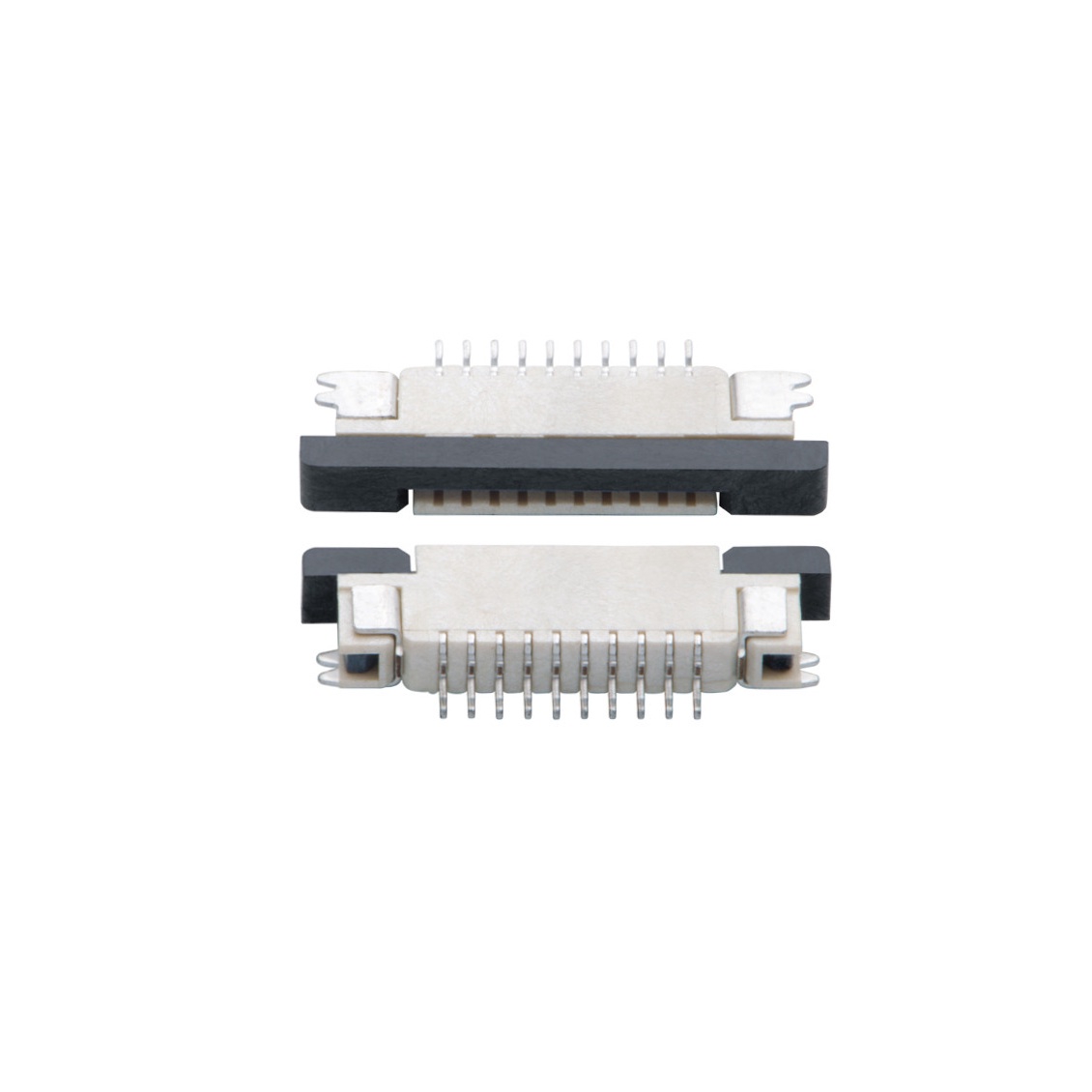

JS/深圳钜硕电子 FFC/FPC连接器 AFC08-S05ECC-00

AFC08-S05ECC-00概述


    产品简介


    产品名称: FFC/FPC 扁平电缆连接器
    产品型号: AFC08-SECA-00
    描述: 本产品是一种0.8mm间距的柔性扁平电缆连接器(FPC/FFC),采用锁扣设计,能够确保稳定可靠的连接。该连接器适用于各种便携式电子设备、计算机外围设备及各种消费电子产品中。

    技术参数


    | 参数项 | 规格要求 |

    | 最大容许电压 | 50V |
    | 最大容许电流 | 0.5A(AC/DC,50Hz) |
    | 使用温度范围 | -45°C 至 +85°C |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐电压 | 200V AC(有效值),1分钟 |
    | 锁紧力 | 1.96n N(最大) |
    | 拔出力 | 0.49n N(最小) |
    | 端子保持力 | ≥3.92N |
    | 重复插拔次数 | 20次(速度<10次/分钟) |
    | 耐振动性 | 1ms MAX,XYZ方向 |
    | 耐冲击性 | 1ms MAX,垂直冲击 |
    | 耐热性 | 85±2°C,96小时,接触电阻≤60mΩ |
    | 耐寒性 | -40±2°C,96小时,接触电阻≤60mΩ |
    | 耐湿性 | 90-95% RH,96小时,绝缘电阻≥20MΩ |
    | 温度循环 | -45±2°C 30分钟,85±2°C 30分钟,5次循环 |
    | 耐盐雾性 | 48小时,接触电阻≤60mΩ |
    | 耐亚硫酸 | 24小时,接触电阻≤60mΩ |
    | 耐氨性 | 40分钟,接触电阻≤60mΩ |
    | 可焊性 | 95%以上沾敷面积 |
    | 耐焊接热 | 260±5°C,5秒,外观无损坏 |

    产品特点和优势


    1. 高可靠性: 采用锁扣设计,确保连接器在多次插拔后的稳定性,适用于严苛的使用环境。
    2. 宽工作温度范围: -45°C 至 +85°C,保证在各种环境下的正常工作。
    3. 抗振动和抗冲击: 设计坚固,能够在震动和冲击环境下保持良好性能。
    4. 优良的焊接性: 端子具有良好的可焊性,95%以上的沾敷面积确保可靠的焊接质量。
    5. 优异的环境适应性: 能够在潮湿、高温、低温和盐雾环境中正常使用,符合RoHS标准,安全环保。

    应用案例和使用建议


    应用场景:
    - 便携式电子设备如智能手机、平板电脑
    - 计算机外围设备如打印机、扫描仪
    - 消费电子产品如游戏机、音响系统
    使用建议:
    - 在安装时,确保连接器与FPC/FFC之间的插拔力度适当,避免过度用力造成损坏。
    - 在组装过程中,注意防护措施,防止灰尘和杂物进入连接器内部,影响电气性能。
    - 定期检查连接器的接触电阻,确保连接可靠,及时更换有问题的连接器。

    兼容性和支持


    - 兼容性: 该连接器适用于0.8mm间距的柔性扁平电缆,与多种不同品牌和型号的FPC/FFC电缆兼容。
    - 支持: 巨硕电子提供全方位的技术支持和售后服务,包括但不限于安装指导、故障排查和技术咨询。此外,提供全面的文档资料和测试报告,确保客户能够顺利使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插拔力度是否合适,必要时调整锁扣的紧固程度。 |
    | 接触电阻过高 | 检查是否有灰尘或杂物进入连接器,清洁后再重新插入。 |
    | 插拔困难 | 检查FPC/FFC电缆是否对齐,适当调整插入方向。 |
    | 外观损伤 | 检查是否有物理损坏,如有损坏应及时更换连接器。 |

    总结和推荐


    综上所述,AFC08-SECA-00型FPC连接器凭借其卓越的电气性能、机械性能和环境适应性,成为便携式电子设备和消费电子产品中的理想选择。其出色的稳定性和可靠性使其在市场上具备较强的竞争力。如果您正在寻找一款高性能、稳定可靠的柔性电缆连接器,AFC08-SECA-00无疑是您最佳的选择。我们强烈推荐此产品用于您的下一个项目。

AFC08-S05ECC-00参数

参数
端接 -
扁平柔性类型 FPC
额定电流 -
触头镀层 -
板上高度 2mm
针脚数 5pin
外壳颜色 -
连接器/触头类型 底部
间距 800μm
通用封装 SMD,P=0.8mm

AFC08-S05ECC-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC08-S05ECC-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC08-S05ECC-00 AFC08-S05ECC-00数据手册

AFC08-S05ECC-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
265+ ¥ 0.3992
795+ ¥ 0.3925
2650+ ¥ 0.3825
库存: 5300
起订量: 265 增量: 53
交货地:
最小起订量为:265
合计: ¥ 105.78
