JS05A-50P-060-3-4

产品分类:
产品描述:
供应商型号: JS05A-50P-060-3-4 P=0.5MM
供应商: 云汉优选
标准整包数: 100
JS/深圳钜硕电子  JS05A-50P-060-3-4

JS05A-50P-060-3-4概述

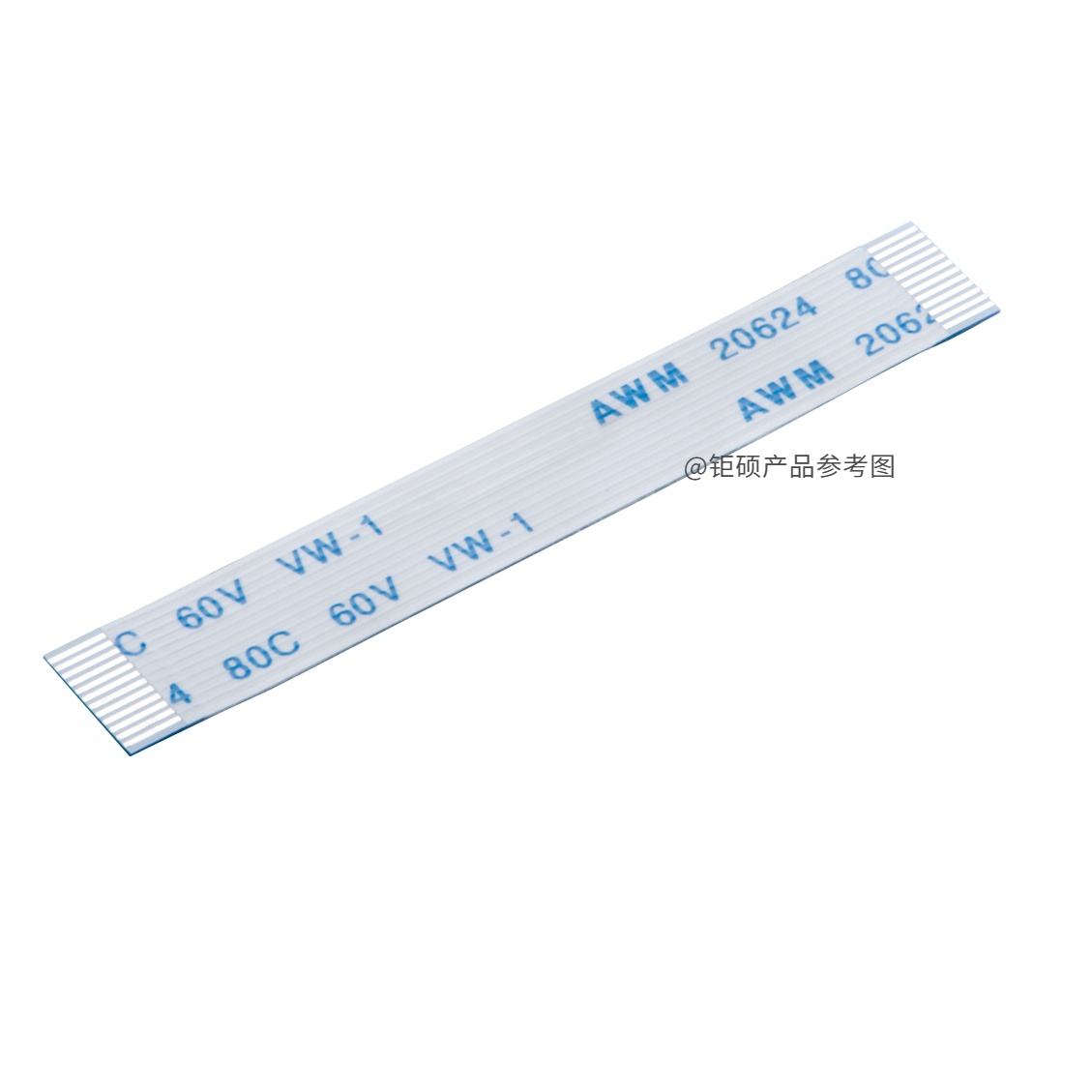

    FFC柔性扁平电缆排线产品技术手册

    一、产品简介


    产品名称:FFC柔性扁平电缆排线
    产品型号:JS05A-NP-L-3-4
    制造商:深圳市钜硕电子有限公司
    基本介绍:
    FFC柔性扁平电缆排线是一种轻薄且柔性的扁平电缆,广泛应用于各种电子产品和设备中。这些排线采用先进的生产工艺,具有卓越的电气性能和机械特性。它们主要应用于笔记本电脑、手机、显示器、平板电脑等设备内部的信号传输和电源连接。

    二、技术参数


    - 间距:0.5mm
    - 导体间距:0.5mm
    - 导体拼数:4-60P
    - 导体厚度:0.035mm
    - 导体宽度:0.3mm
    - 导体阻抗:小于1.00Ω/m
    - 绝缘阻抗:大于1000MΩ-m
    - 耐压强度:AC500V(空气),AC1000V(水)
    - 静电容量:C = 64F/m(不平衡),Cb = 34F/m(平衡)
    - 适用温度:-45℃~80℃(UL20624),-45℃~105℃(UL20941)
    - 额定温度:80℃(UL20624),105℃(UL20941)
    - 额定电压:60V(UL20624),90V(UL20941)
    - UL认证:UL20624,UL20941,VW-1等级
    - 弯曲测试:180°折弯测试,大于100000回

    三、产品特点和优势


    - 高性能绝缘材料:采用聚酯绝缘体,确保稳定可靠的电气性能。
    - 多拼数选择:提供4-60P的导体拼数选择,满足不同应用需求。
    - 高机械强度:通过严格的热循环测试和耐湿性测试,确保长期可靠运行。
    - 灵活性:柔性的设计使其易于安装,适应多种复杂的应用环境。
    - 高标准认证:符合UL20624和UL20941标准,确保安全性和可靠性。

    四、应用案例和使用建议


    应用案例:
    - 笔记本电脑内部电路连接
    - 手机屏幕与主板之间的信号传输
    - 平板电脑电池充电接口
    使用建议:
    - 在组装过程中,确保接触点清洁无污物,避免因接触不良导致信号不稳定。
    - 避免电缆受到过度弯曲或拉伸,以免损伤导体和绝缘层。
    - 安装时应注意电缆的方向和位置,确保插头与插座完全匹配。

    五、兼容性和支持


    - 兼容性:该产品与其他标准规格的连接器兼容,便于集成到现有系统中。
    - 支持服务:深圳市钜硕电子有限公司提供全方位的技术支持和售后服务,包括定制化解决方案和故障排除。

    六、常见问题与解决方案


    问题1:电缆在高温环境下表现不佳。
    解决方案:确保所选型号符合相应UL认证标准,如UL20941,适用于高温环境。
    问题2:电缆在长时间使用后出现断裂。
    解决方案:定期进行机械性能测试,选择合适的弯曲半径和循环次数,确保电缆的耐用性。
    问题3:信号传输不稳定。
    解决方案:确保连接器与电缆完全匹配,接触良好,避免外部干扰。

    七、总结和推荐


    综上所述,深圳市钜硕电子有限公司的JS05A-NP-L-3-4型FFC柔性扁平电缆排线具备出色的电气性能和机械稳定性,适用于多种高要求的电子设备中。建议在需要高可靠性和灵活布线的应用场合中优先考虑此产品。对于追求品质和技术保障的客户,该产品无疑是一个理想的选择。
