JS05B-50P-120-4-8

产品分类:
产品描述:
供应商型号: JS05B-50P-120-4-8 P=0.5MM
供应商: 云汉优选
标准整包数: 100

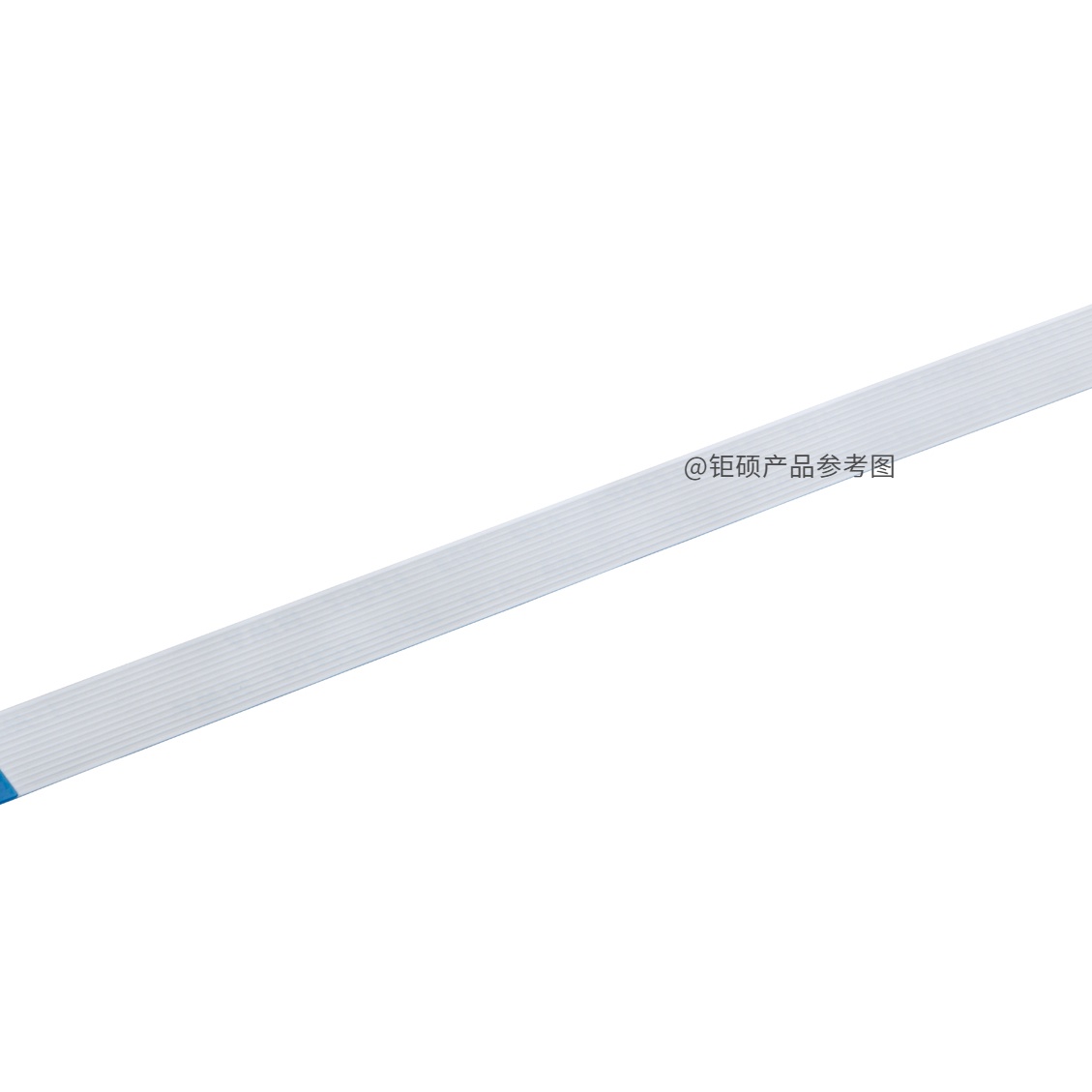

JS/深圳钜硕电子  JS05B-50P-120-4-8

JS05B-50P-120-4-8概述

    JS05B-NP-L-4-8 FFC软排线产品介绍

    产品简介


    JS05B-NP-L-4-8是一款由深圳市钜硕电子有限公司生产的0.5mm间距的反向柔性扁平电缆排线(FFC)。这款产品主要用于需要高密度连接的应用场合,如显示器连接、移动设备接口等。其独特的设计使其在狭窄空间内的应用表现尤为出色,特别适合需要柔性连接的电子产品。

    技术参数


    以下是JS05B-NP-L-4-8的关键技术规格和性能参数:
    - 导体间距: 0.5mm
    - 导体拼数: 4-60P
    - 导体尺寸: 0.0350.3mm(厚度×宽度)
    - 导体阻抗: <1.00Ω/m
    - 绝缘阻抗: >1000MΩ-m
    - 耐压强度: 通过AC500V 1分钟测试(相邻两导体在空气中),通过AC1000V 1分钟测试(相邻两导体侵入水中)
    - 耐热性: 80℃,96小时,绝缘阻抗和耐压强度正常
    - 温度范围: -45℃~80℃ (UL20624), -45℃~105℃ (UL20941)
    - 难燃性: UL20624 VW-1, UL20941 VW-1
    - 机械性能: 180°折弯测试100,000次以上
    - 磨损测试: φ0.5mm 600g, 60次/分钟,超过10,000次

    产品特点和优势


    1. 高密度连接: 0.5mm的导体间距使得产品能够实现更高的连接密度。
    2. 柔性设计: 特殊的柔性结构使得产品非常适合在狭窄空间内应用。
    3. 稳定性高: 高耐压强度和绝缘阻抗确保了产品的长期稳定运行。
    4. 环境适应性强: 能够在广泛的温度范围内稳定工作,满足不同环境的需求。
    5. 高可靠性: 多次机械测试表明产品具有很高的可靠性。

    应用案例和使用建议


    JS05B-NP-L-4-8 FFC软排线广泛应用于智能手机、平板电脑、显示器等设备中。在这些应用场景中,产品的灵活性和高密度连接能力是关键优势。为了确保最佳使用效果,建议在安装时注意保持连接器的清洁,避免尘埃和其他污染物进入。同时,在高温环境下使用时,应确保产品处于额定温度范围内,避免超出温度限制导致性能下降。

    兼容性和支持


    JS05B-NP-L-4-8 FFC软排线支持多种电气特性和工作环境,且已通过多项严格的认证测试。制造商提供了详细的技术文档和支持服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查连接器是否有灰尘或污垢,清洁连接器后重新安装。
    2. 问题: 耐压强度不足
    - 解决方案: 确认是否符合规定的电压和温度范围,必要时更换符合规格的产品。
    3. 问题: 灵活性差
    - 解决方案: 检查是否在正确的工作温度范围内使用,如果需要,可以增加额外的冷却措施。

    总结和推荐


    JS05B-NP-L-4-8是一款高性能的FFC柔性扁平电缆排线,适用于各种高密度连接需求。其高密度、高灵活性、高稳定性的特点使其在各种应用中表现出色。如果您正在寻找一款高性能、高可靠性的FFC排线,JS05B-NP-L-4-8是一个值得推荐的选择。

JS05B-50P-120-4-8厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS05B-50P-120-4-8数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 JS/深圳钜硕电子 JS05B-50P-120-4-8 JS05B-50P-120-4-8数据手册

JS05B-50P-120-4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.5861
300+ ¥ 0.5763
1000+ ¥ 0.5617
库存: 2000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 58.61
