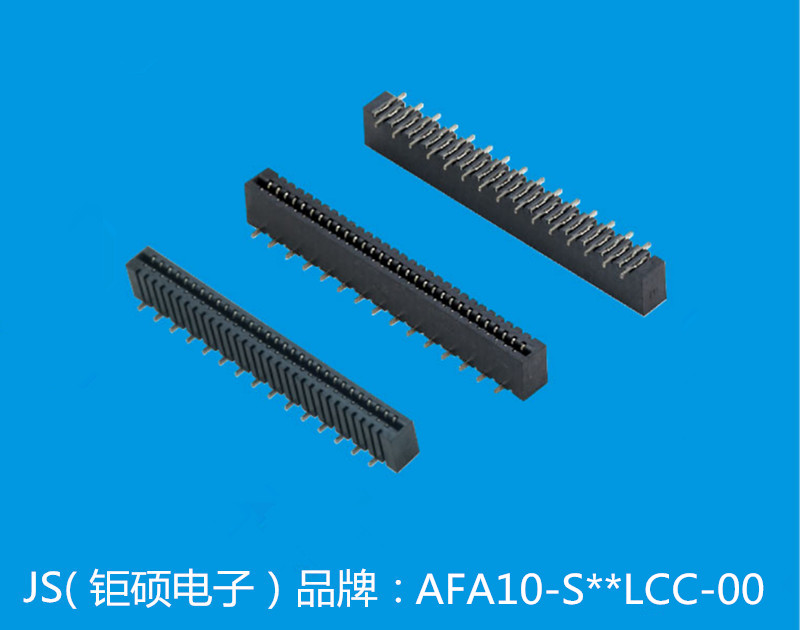

AFA10-S06LCC-00

产品分类: FFC/FPC连接器
产品描述: 1mm 6pin 4.5mm FPC SMD,P=1mm(交错脚)
供应商型号: AFA10-S06LCC-00 SMD,P=1.0MM
供应商: 云汉优选
标准整包数: 72
JS/深圳钜硕电子 FFC/FPC连接器 AFA10-S06LCC-00

AFA10-S06LCC-00概述

    FPC连接器AFA10-SLCC-00技术手册

    产品简介


    深圳市钜硕电子有限公司生产的FPC连接器AFA10-SLCC-00是一种适用于1.0mm间距柔性扁平电缆(FFC/FPC)的连接器。这款连接器具有双面接、直立安装和正脚设计的特点,能够承受较高的温度和多种恶劣环境条件,适用于各种电子设备中的信号传输需求。

    技术参数


    - 最大容许电压: 125V
    - 最大容许电流: 0.5A(AC/DC, 50Hz)
    - 使用温度范围: -45℃ ~ +85℃
    - 接触电阻: ≤20mΩ
    - 绝缘电阻: ≥500MΩ
    - 耐电压: AC 200V(有效值)下无击穿现象
    - 锁紧力: 1.96n (N) MAX
    - 拔出力: 0.49n (N) MIN
    - 端子保持力: 3.92N MIN
    - 重复插拔寿命: 无损坏,接触电阻最大为60mΩ,20次插拔
    - 温度上升: 30℃ MAX(UL 498测试)
    - 耐振动性: 瞬断时间≤1ms
    - 耐冲击性: 瞬断时间≤1ms
    - 耐热性: 85±2℃,接触电阻最大为60mΩ
    - 耐寒性: -40±2℃,接触电阻最大为60mΩ
    - 耐湿性: 绝缘电阻≥20MΩ
    - 温度循环: 接触电阻最大为60mΩ,温度循环5次
    - 耐盐雾性: 接触电阻最大为60mΩ
    - 耐亚硫酸: 接触电阻最大为60mΩ
    - 耐氨性: 接触电阻最大为60mΩ
    - 可焊性: 沾敷面积≥95%
    - 耐焊接热: 外观无损坏、变形

    产品特点和优势


    1. 高温稳定性: 本款FPC连接器能够在-45℃到+85℃的宽泛温度范围内正常工作,确保在极端环境下依然稳定可靠。
    2. 高接触可靠性: 优秀的接触电阻和良好的绝缘电阻,保证了长时间稳定可靠的信号传输。
    3. 耐用性强: 通过严格的耐振动、耐冲击、耐热和耐冷测试,该连接器能够承受频繁的插拔操作,使用寿命长。
    4. 兼容性广: 支持多种电气特性,可广泛应用于各类电子产品中。

    应用案例和使用建议


    应用案例
    - 智能穿戴设备: AFA10-SLCC-00连接器适用于智能手表、健康手环等设备,实现小型化和高密度布线。
    - 医疗电子设备: 在便携式医疗设备中,如心率监测仪、血压计等,可以实现稳定的数据传输。
    - 工业自动化: 适用于工业机器人、自动化控制系统中,要求高可靠性的场合。
    使用建议
    1. 严格控制环境温度: 在极端低温或高温环境下使用时,要特别注意保持合适的温度范围。
    2. 避免剧烈振动和冲击: 在可能受到剧烈振动或冲击的应用环境中,需采取额外的保护措施。
    3. 注意清洁与维护: 使用过程中应定期检查和清理,确保其性能稳定。

    兼容性和支持


    该连接器适用于多种电子设备中的信号传输。钜硕电子提供详尽的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。此外,公司还提供一系列的配套服务,包括定制化的设计咨询和技术培训等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查接触面是否清洁,重新插拔连接器,确认锁紧力是否达到要求 |
    | 绝缘电阻降低 | 检查连接器是否有受潮或灰尘污染,清洁并干燥后再试 |
    | 端子保持力不足 | 确认安装过程是否规范,必要时更换新的连接器 |

    总结和推荐


    综上所述,深圳市钜硕电子有限公司的AFA10-SLCC-00 FPC连接器具备优异的性能和稳定的工作表现,在智能穿戴设备、医疗电子设备以及工业自动化等多个领域有着广泛的应用前景。我们强烈推荐使用该产品,相信其将为您带来满意的结果。如果您有任何疑问或需要技术支持,欢迎随时联系我们。

AFA10-S06LCC-00参数

参数
间距 1mm
外壳颜色 -
扁平柔性类型 FPC
连接器/触头类型 -
针脚数 6pin
额定电流 -
端接 -
板上高度 4.5mm
触头镀层 -
通用封装 SMD,P=1mm(交错脚)

AFA10-S06LCC-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFA10-S06LCC-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFA10-S06LCC-00 AFA10-S06LCC-00数据手册

AFA10-S06LCC-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
