AFC30-S40FCC-00

产品分类: FFC/FPC连接器
产品描述: JUSHUO FPC连接器 0.5mm 40P 翻盖式 H1.5mm 下接
供应商型号: AFC30-S40FCC-00 SMD,P=0.5MM
供应商: 云汉优选
标准整包数: 24

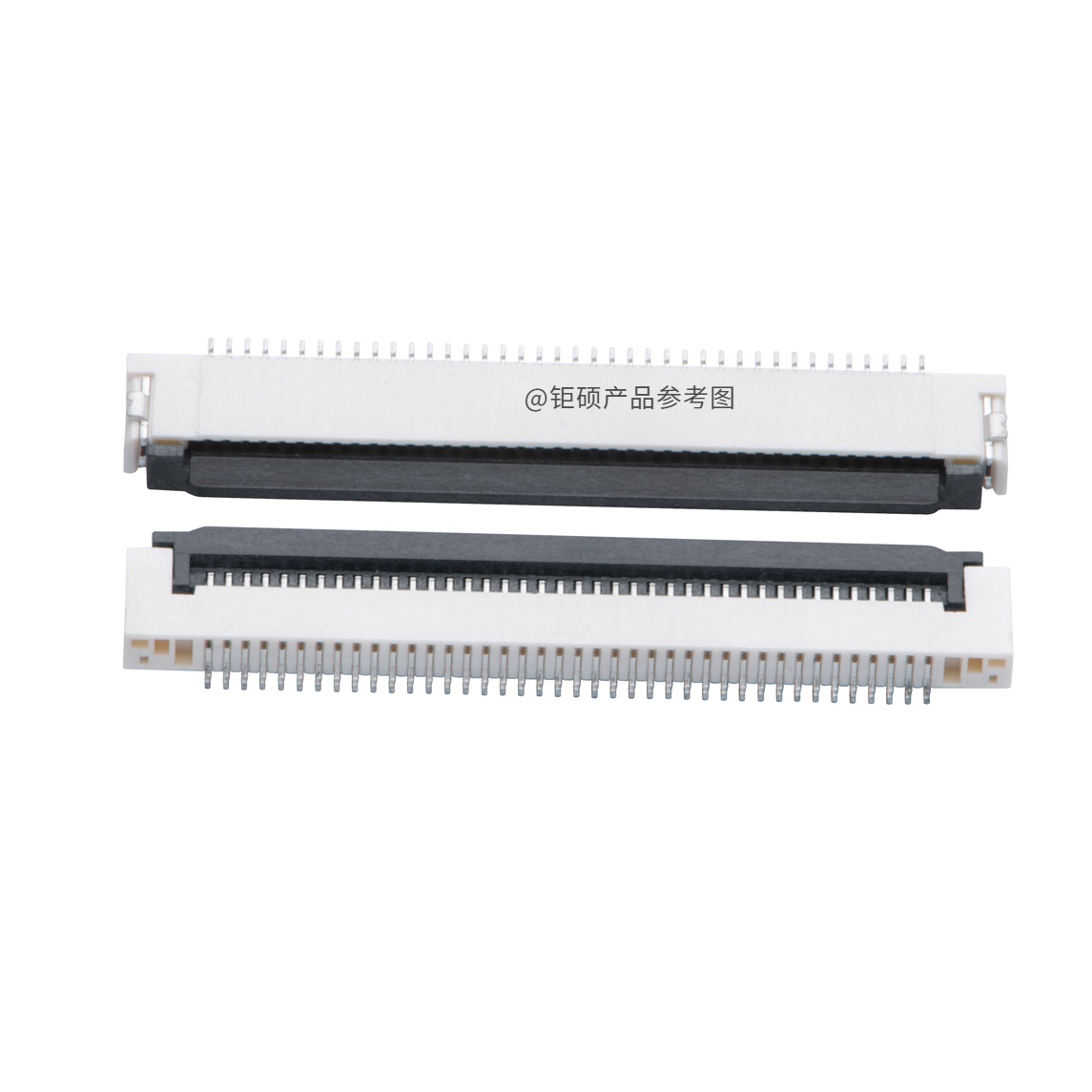

JS/深圳钜硕电子 FFC/FPC连接器 AFC30-S40FCC-00

AFC30-S40FCC-00概述

    AFC30-SFCA-00 FPC连接器产品技术手册

    一、产品简介


    AFC30-SFCA-00是一款0.5mm间距的柔性扁平电缆连接器(FFC/FPC),专为电子产品提供高效的信号传输解决方案。该连接器支持0.5A的最大电流和50V的最大电压,并具有宽泛的工作温度范围(-45℃至+85℃)。它广泛应用于各种消费电子、通信设备、工业自动化和医疗仪器等领域。

    二、技术参数


    - 额定电压:50V(AC/DC)
    - 额定电流:0.5A(有效值)
    - 工作温度范围:-45℃至+85℃
    - 接触电阻:≤20mΩ(最大值)
    - 绝缘电阻:≥500MΩ(最小值)
    - 耐电压:无击穿现象(AC 200V,1分钟)
    - 锁紧力:1.96n N(最大值)
    - 拔出力:0.49n N(最小值)
    - 端子保持力:≥3.92N
    - 重复插拔:≤60mΩ(接触电阻,20次插拔)

    三、产品特点和优势


    1. 高可靠性:通过严格的电气性能测试和机械性能测试,确保在各种恶劣环境下稳定工作。
    2. 紧凑设计:采用0.5mm间距设计,能够节省空间,提高布线效率。
    3. 易于操作:独特的锁定机制确保稳定的连接,简化安装和维护过程。
    4. 广泛应用:广泛应用于消费电子、通信设备、工业自动化和医疗仪器等领域。

    四、应用案例和使用建议


    应用案例:
    - 消费电子设备如智能手机和平板电脑中的内部连接。
    - 工业自动化设备中的传感器和控制器之间的连接。
    - 医疗仪器中的信号传输系统。
    使用建议:
    - 在安装过程中,确保正确对齐并施加适当的锁紧力,避免过度施力导致损坏。
    - 使用环境应保持在规定的温度范围内,避免高温或低温环境影响性能。

    五、兼容性和支持


    - 该连接器与常见的柔性扁平电缆(FFC/FPC)兼容,可轻松集成到现有系统中。
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术培训。

    六、常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查端子是否正确插入,确保连接稳固;重新测量接触电阻,必要时更换连接器。
    2. 问题:耐电压不足
    - 解决方案:确认连接器是否在规定的工作电压范围内使用;检查是否有任何外部损伤。
    3. 问题:插拔力过大
    - 解决方案:检查连接器是否在正确的锁紧力范围内操作;调整锁紧机构,确保符合规范。

    七、总结和推荐


    总体来看,AFC30-SFCA-00是一款性能稳定、易于操作且广泛应用的FPC连接器。其独特的锁定机制和高可靠性使其在众多应用场合中表现出色。建议在各类消费电子、通信设备和工业自动化设备中优先选择该产品。如果你需要高效、可靠的信号传输解决方案,AFC30-SFCA-00无疑是一个不错的选择。

AFC30-S40FCC-00参数

参数
连接器/触头类型 底部
触头镀层 -
扁平柔性类型 FPC
端接 -
外壳颜色 -
额定电流 -
针脚数 40pin
间距 500μm
板上高度 1.5mm
通用封装 SMD,P=0.5mm

AFC30-S40FCC-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC30-S40FCC-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC30-S40FCC-00 AFC30-S40FCC-00数据手册

AFC30-S40FCC-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
