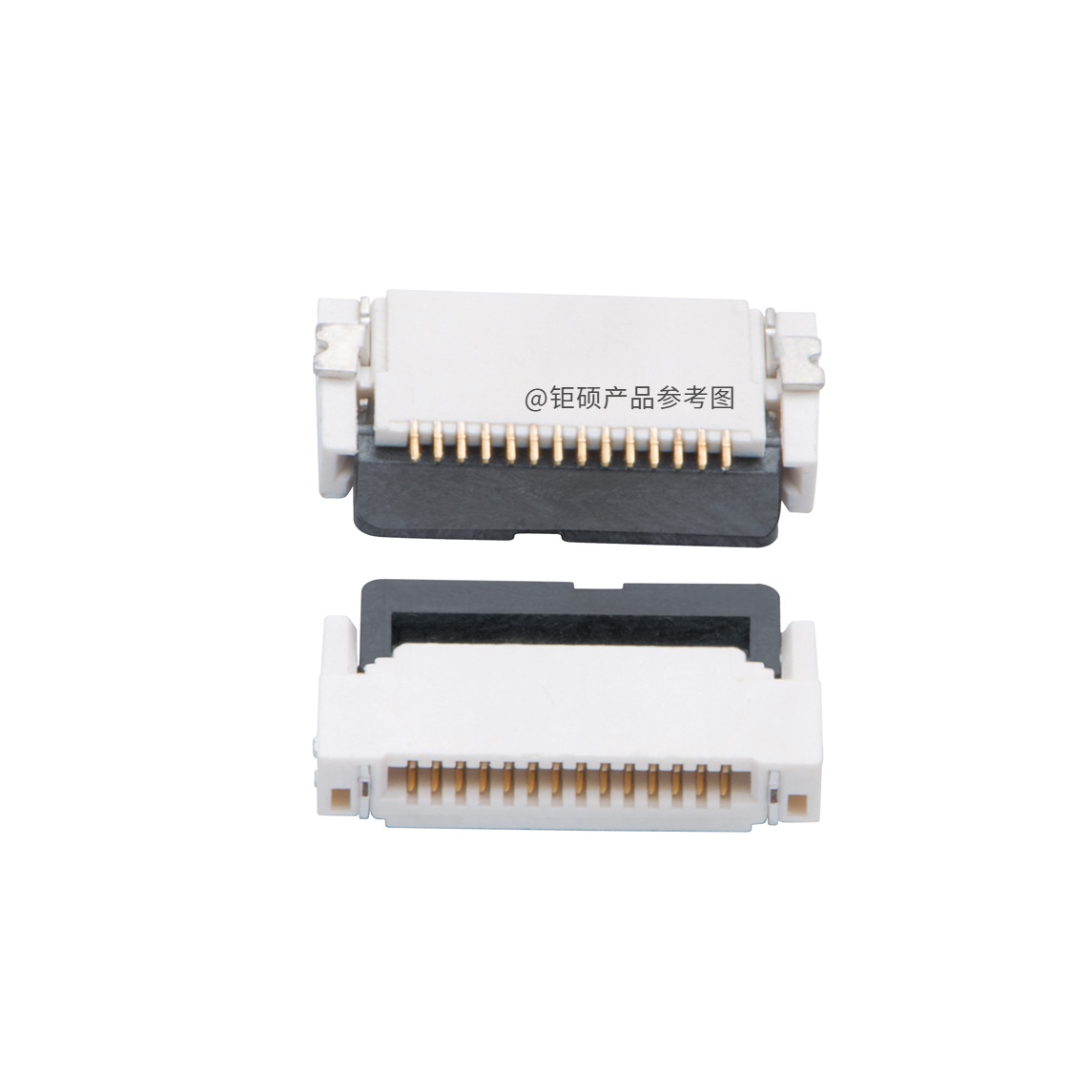

AFC24-S30FIA-00

产品分类: FFC/FPC连接器
产品描述: 间距:0.5mm 触点数量:30P 锁定特性:翻盖式 安装类型:卧贴 触点类型:双侧触点/上下接 板上高度:H2.0mm 触头镀层:镀金1U
供应商型号: 14M-AFC24-S30FIA-00
供应商: 云汉优选
标准整包数: 1
JS/深圳钜硕电子 FFC/FPC连接器 AFC24-S30FIA-00

AFC24-S30FIA-00概述

    AFC24-SFIA-00 FPC连接器产品技术手册

    1. 产品简介


    AFC24-SFIA-00 是由深圳市钜硕电子有限公司生产的 FPC连接器。这款连接器设计用于0.5mm间距的柔性扁平电缆(FFC),并且支持双面接触。主要功能是通过前插后翻的设计,实现灵活可靠的连接。这款连接器广泛应用于消费电子、工业控制、通讯设备和医疗仪器等领域。

    2. 技术参数


    - 最大容许电压:50V
    - 最大容许电流:0.5A(AC/DC, 50Hz)
    - 使用温度范围:-45℃ ~ +85℃
    - 额定电流:0.5A(AC/DC, 50Hz)
    电气性能
    - 接触电阻:≤20 mΩ MAX
    - 绝缘电阻:500MΩ MIN
    - 耐电压:无击穿现象
    机械性能
    - 锁紧力:1.96n (N) MAX
    - 拔出力:0.49n (N) MIN
    - 端子保持力:3.92N MIN
    环境和其他性能
    - 重复插拔:接触电阻 ≤60 mΩ MAX
    - 温度上升:30 ℃ MAX
    - 耐振动性:瞬断 1 ms MAX.
    - 耐冲击性:瞬断 1 ms MAX.
    - 耐热性:接触电阻 ≤60 mΩ MAX
    - 耐寒性:接触电阻 ≤60 mΩ MAX
    - 耐湿性:绝缘电阻 ≥20 MΩ MIN
    - 温度循环:接触电阻 ≤60 mΩ MAX
    - 耐盐雾性:接触电阻 ≤60 mΩ MAX
    - 耐亚硫酸:接触电阻 ≤60 mΩ MAX
    - 耐氨性:接触电阻 ≤60 mΩ MAX
    - 可焊性:沾敷面积 ≥95%
    - 耐焊接热:无损坏、变形

    3. 产品特点和优势


    AFC24-SFIA-00 连接器具有以下几个显著的优势:
    - 高可靠性:具备优良的电气性能和机械性能,确保长时间稳定使用。
    - 适应性强:适用于广泛的温度范围和多种恶劣环境条件。
    - 操作便捷:采用前插后翻设计,方便安装和拆卸。
    - 环保材料:采用LCP材料和磷青铜,环保且耐高温。
    - 高兼容性:与各类0.5mm间距的FFC/FPC柔性扁平电缆兼容,适用于不同应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子:手机、平板电脑、智能手表等内部柔性电路板连接。
    - 工业控制:自动化设备中的信号传输。
    - 通信设备:路由器、交换机等设备中的内部线路连接。
    - 医疗仪器:便携式医疗设备的连接。
    使用建议:
    - 正确安装:严格按照手册要求进行安装,避免不当操作导致损坏。
    - 定期检查:定期检查连接器的接触电阻和绝缘电阻,确保连接可靠。
    - 合理布局:根据实际应用场景,合理布置连接器,避免过载和过热。

    5. 兼容性和支持


    AFC24-SFIA-00 连接器与其他标准的0.5mm间距FFC/FPC柔性扁平电缆完全兼容。深圳市钜硕电子有限公司提供全面的技术支持和售后服务,包括:
    - 安装指导:提供详细的安装说明书和视频教程。
    - 故障排查:快速响应客户的故障排查需求。
    - 技术支持:专业技术人员在线解答技术问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查连接器是否安装正确,重新清洁连接器端子和FFC/FPC。 |
    | 耐湿性不佳 | 检查连接器是否存放在干燥环境中,更换密封圈以提高防潮性能。 |
    | 振动和冲击问题 | 检查固定结构是否稳固,确保连接器的稳固性。 |

    7. 总结和推荐


    综上所述,AFC24-SFIA-00 连接器以其卓越的性能和稳定的可靠性,在消费电子、工业控制、通信设备和医疗仪器等领域具有显著的应用价值。深圳市钜硕电子有限公司提供的全面技术支持和服务,使其在市场上具备较强的竞争力。我们强烈推荐这款产品给需要高可靠性和强适应性的客户。
    希望上述内容能帮助您更好地了解并选择AFC24-SFIA-00 FPC连接器。如有任何疑问或需要进一步的信息,请联系深圳市钜硕电子有限公司。

AFC24-S30FIA-00参数

参数
扁平柔性类型 FPC
间距 500μm
额定电流 -
连接器/触头类型 底部
针脚数 30pin
外壳颜色 -
触头镀层 -
板上高度 2mm
端接 -
通用封装 SMD,P=0.5mm

AFC24-S30FIA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC24-S30FIA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC24-S30FIA-00 AFC24-S30FIA-00数据手册

AFC24-S30FIA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
