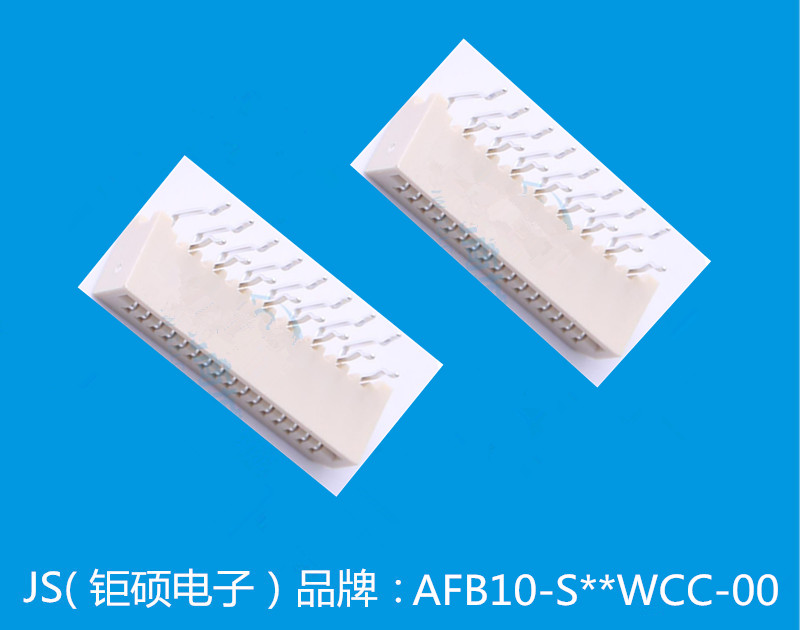

AFB10-S12WCC-00

产品分类: FFC/FPC连接器
产品描述: 1mm 12pin FPC
供应商型号: AFB10-S12WCC-00 DIP,P=1.0MM
供应商: 云汉优选
标准整包数: 38
JS/深圳钜硕电子 FFC/FPC连接器 AFB10-S12WCC-00

AFB10-S12WCC-00概述

    电子元器件产品技术手册

    一、产品简介


    产品类型:FFC/FPC 扁平电缆连接器
    主要功能:用于连接柔性扁平电缆(FFC)和柔性印刷电路板(FPC)。
    应用领域:广泛应用于消费电子、通信设备、计算机周边设备、医疗设备、航空航天等领域。

    二、技术参数


    - 额定电压:125V
    - 额定电流:0.5A
    - 使用温度范围:-45°C 至 +85°C
    - 接触电阻:最大 20 mΩ
    - 绝缘电阻:最小 500MΩ
    - 耐电压:AC 200V(有效值)持续 1 分钟无击穿现象
    - 锁紧力:最大 1.96N
    - 拔出力:最小 0.49N
    - 端子保持力:最小 3.92N
    - 振动耐久性:最大 1ms 暂时断开,1.5mm 振幅,10-55-10Hz/分,持续 2 小时
    - 冲击耐久性:最大 1ms 暂时断开,490m/s² (50G) 冲击,各 3 次
    - 热耐久性:最大 60mΩ,85±2°C,持续 96 小时
    - 冷耐久性:最大 60mΩ,-40±2°C,持续 96 小时
    - 湿度耐久性:最小 20MΩ,40±2°C,90-95% 相对湿度,持续 96 小时
    - 温度循环耐久性:5次循环,-45±2°C,30分钟;85±2°C,30分钟
    - 盐雾耐久性:48小时盐雾测试,35±2°C,5±1%的盐水
    - 亚硫酸耐久性:24小时亚硫酸气体测试,50±5ppm
    - 氨气耐久性:40分钟氨气测试,28%氨水溶液
    - 可焊性:0.2mm处浸入235±5°C的锡槽中,2±0.5秒,95%以上沾敷面积
    - 焊接热耐久性:0.2mm处浸入260±5°C的锡槽中,5±0.5秒

    三、产品特点和优势


    - 高可靠性:采用磷青铜和PA46材料,确保长期稳定运行。
    - 环境适应性强:能在宽泛的温度范围内工作,具有优秀的耐湿性、耐热性和耐冷性。
    - 高性能:接触电阻小,锁紧力和拔出力适中,适合频繁插拔。
    - 抗振动和抗冲击:可在剧烈震动和冲击环境下正常工作。
    - 高兼容性:可与多种标准FPC/FFC电缆匹配,易于集成到现有系统中。

    四、应用案例和使用建议


    应用案例:
    - 在消费电子设备中用于信号传输,如手机、平板电脑的摄像头模块。
    - 在通信设备中作为内部连接线,如路由器、交换机的主板与扩展卡之间的连接。
    - 在医疗设备中用于精确控制和监测,如心电监护仪、呼吸机的传感器连接。
    使用建议:
    - 在安装过程中应避免过度弯曲电缆,以免影响接触可靠性。
    - 确保连接器和电缆的清洁,防止灰尘和污染物进入连接区域。
    - 定期检查连接器的状态,确保其正常工作。

    五、兼容性和支持


    - 兼容性:该连接器符合行业标准,能与其他标准FPC/FFC电缆和设备兼容。
    - 支持和服务:深圳市钜硕电子有限公司提供全面的技术支持和售后服务,包括产品质量保证和快速响应的客户服务。

    六、常见问题与解决方案


    - 问题1:接触电阻过大
    解决方法:检查连接器是否清洁,确保接触良好;更换磨损严重的连接器。
    - 问题2:锁紧力不足
    解决方法:检查连接器是否正确安装,确保锁扣机构正常工作;必要时更换连接器。
    - 问题3:无法正常焊接
    解决方法:确认焊接温度和时间是否符合要求;使用合适的助焊剂。

    七、总结和推荐


    产品优点:
    - 高可靠性和稳定性,适合各种恶劣环境下的使用。
    - 性能优越,接触电阻低,适合高频信号传输。
    - 广泛的应用领域,适用于多种电子设备。
    推荐使用:
    综合考虑该连接器的各项性能指标及其广泛应用领域,强烈推荐使用此款FFC/FPC连接器,尤其适合在需要高可靠性的电子产品中使用。深圳市钜硕电子有限公司的专业技术和优质服务也将为您提供全方位的支持。

AFB10-S12WCC-00参数

参数
针脚数 12pin
扁平柔性类型 FPC
间距 1mm
触头镀层 -
端接 -
连接器/触头类型 -
板上高度 -
额定电流 -
外壳颜色 -

AFB10-S12WCC-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFB10-S12WCC-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFB10-S12WCC-00 AFB10-S12WCC-00数据手册

AFB10-S12WCC-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
190+ ¥ 0.3498
570+ ¥ 0.344
1900+ ¥ 0.3352
库存: 3800
起订量: 190 增量: 38
交货地:
最小起订量为:190
合计: ¥ 66.46
