GH125-S10DCA-00

产品描述: 间距:1.25mm 触点数量:10P 插针结构:1.25X10P 描述:卧式贴片 带扣
供应商型号: 14M-GH125-S10DCA-00
供应商: 云汉优选
标准整包数: 1

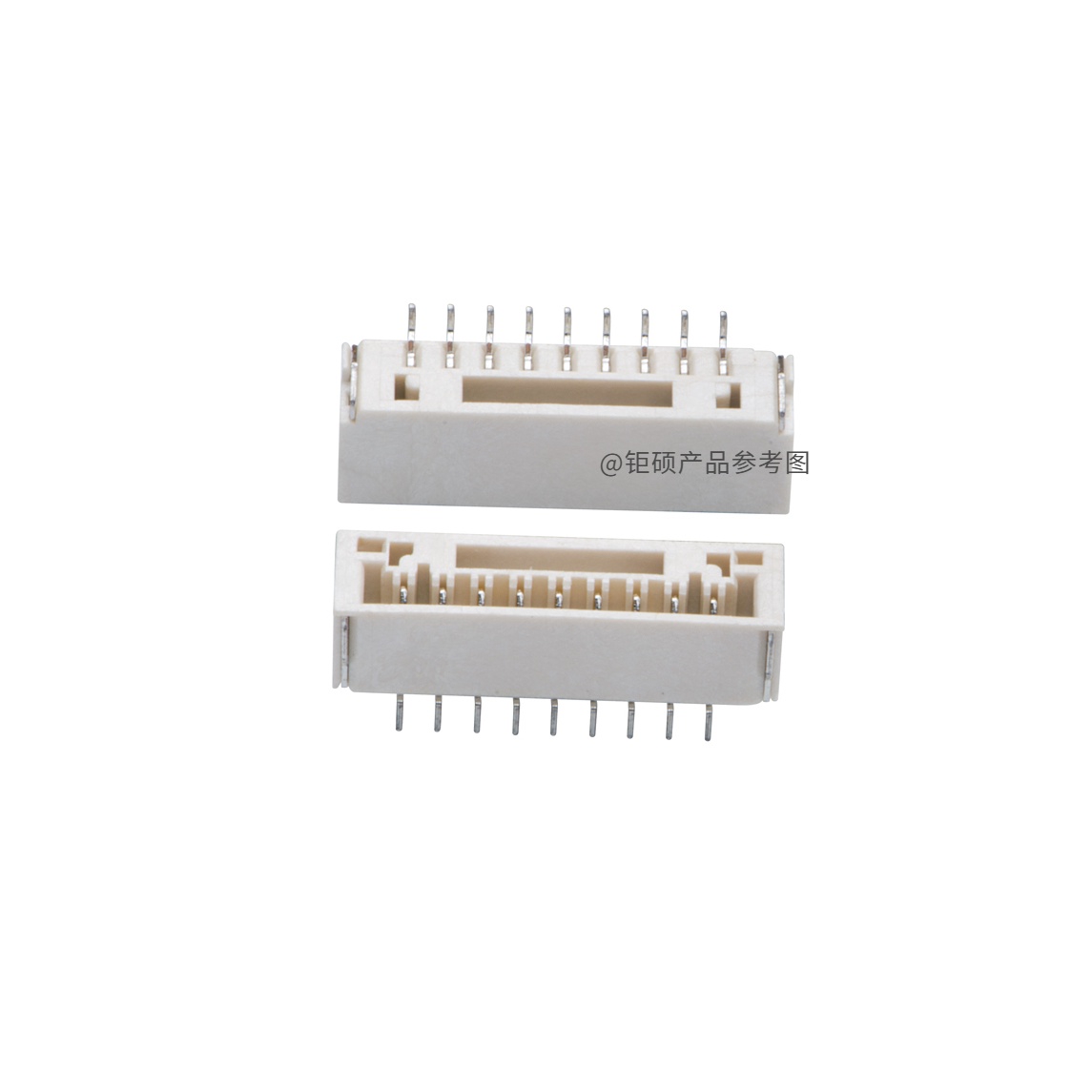

JS/深圳钜硕电子 矩形连接器 - 针座 - 插座/母插口 GH125-S10DCA-00

GH125-S10DCA-00概述

    GH125-SDCA-00 WAFER贴片插座技术手册

    产品简介


    GH125-SDCA-00 是一款1.25mm间距的卧式贴片插座连接器,采用磷铜材质制造,具有良好的电气性能和机械强度。这款连接器主要用于FPC(柔性印刷电路板)和FFC(柔性扁平电缆)的嵌合,广泛应用于消费电子、通讯设备、汽车电子和工业控制等领域。

    技术参数


    以下是GH125-SDCA-00连接器的主要技术参数:
    - 额定电压:50V AC/DC
    - 额定电流:1A AC/DC(有效值)
    - 接触电阻:最大20 mΩ
    - 绝缘电阻:最小500 MΩ @ 500V DC
    - 耐电压:500V AC,1分钟无击穿现象
    - 使用温度范围:-45℃ ~ +85℃
    - 最大容许电流:1A
    - 接触压力:单个PIN针最小5N
    - 端子保持力:单个端子最小5N
    - 耐热性:+85℃±2℃,96小时
    - 耐寒性:-45℃±2℃,96小时
    - 耐湿性:45℃±2℃,相对湿度90-96%,96小时
    - 可焊性:245±5℃,2.5±0.5秒
    - 耐盐雾性:48±4小时,5±1%盐水喷雾,45±2℃

    产品特点和优势


    1. 高可靠性:采用了磷铜材质和先进的镀层工艺,确保连接器在高温、低温、潮湿等恶劣环境下仍能稳定工作。
    2. 优良的电气性能:低接触电阻和高绝缘电阻保证了信号传输的稳定性和安全性。
    3. 耐用性强:具有良好的抗拉伸能力和耐磨性,能够承受多次插拔而不影响性能。
    4. 易于安装和维护:体积小巧,安装简便,便于在狭小空间内的布线和维护。
    5. 环保合规:符合ROHS环保标准,对环境友好。

    应用案例和使用建议


    GH125-SDCA-00连接器已成功应用于多种设备中,如手机、平板电脑、智能穿戴设备等。以下是一些建议:
    - 在高温环境下使用:由于具有优异的耐热性能,可以在高温环境中长期稳定运行。
    - 在潮湿环境下使用:建议在潮湿环境下定期进行绝缘电阻测试,确保其性能稳定。
    - 在高振动环境下使用:确保连接器的稳固安装,以减少因振动导致的接触不良。

    兼容性和支持


    GH125-SDCA-00连接器具有较好的通用性,可以与其他标准FPC/FFC组件无缝对接。深圳市钜硕电子有限公司提供了详尽的技术支持和售后服务,包括产品咨询、技术支持和质量问题处理等。

    常见问题与解决方案


    1. 接触不良:检查连接器是否有灰尘或污渍,必要时清洁连接器。
    2. 信号不稳定:检查连接器的接触电阻和绝缘电阻,如有异常及时更换。
    3. 焊点脱落:确保焊接工艺符合规范,使用适当的焊接时间和温度。

    总结和推荐


    总体来看,GH125-SDCA-00是一款高性能、高可靠性的1.25mm间距卧式贴片插座连接器。其优良的电气性能、机械强度和广泛的应用领域使其在市场上具有很强的竞争力。对于需要在恶劣环境下稳定工作的电子设备,我们强烈推荐使用GH125-SDCA-00连接器。深圳市钜硕电子有限公司的专业团队和技术支持也为用户提供了强有力的质量保障。

GH125-S10DCA-00参数

参数
通用封装 SMD,P=1.25mm
应用等级 工业级

GH125-S10DCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

GH125-S10DCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 矩形连接器 - 针座 - 插座/母插口 JS/深圳钜硕电子 GH125-S10DCA-00 GH125-S10DCA-00数据手册

GH125-S10DCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
