AFC01-S28FCA-00

产品分类: FFC/FPC连接器
产品描述: 间距:0.5mm 触点数量:28P 锁定特性:翻盖式 安装类型:卧贴 触点类型:下接 板上高度:H2.0mm
供应商型号: 14M-AFC01-S28FCA-00
供应商: 云汉优选
标准整包数: 1

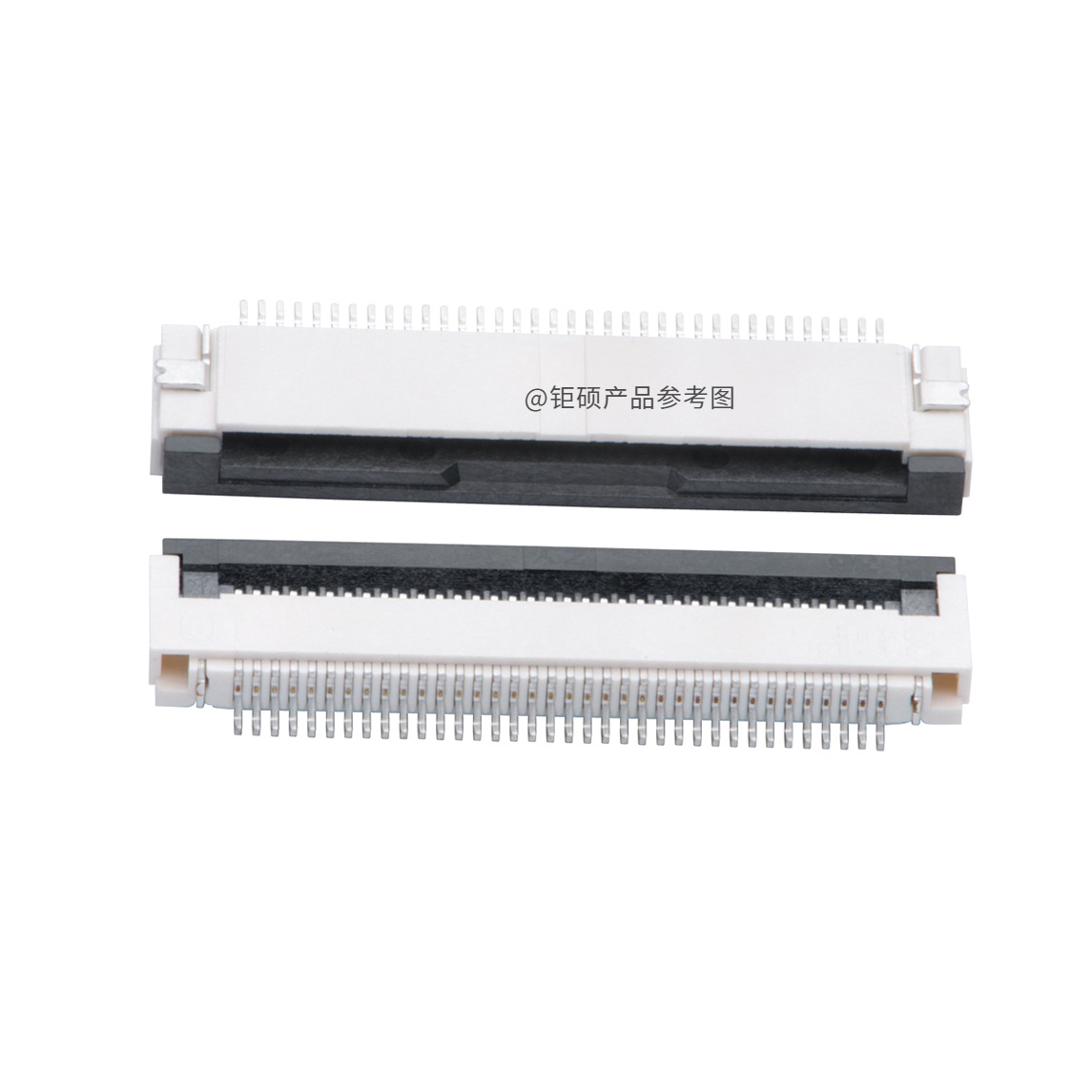

JS/深圳钜硕电子 FFC/FPC连接器 AFC01-S28FCA-00

AFC01-S28FCA-00概述

    AFC01-SFCA-00 FPC连接器技术手册

    一、产品简介


    AFC01-SFCA-00 是一款专为柔性扁平电缆(FFC)设计的连接器,具有0.5mm间距和翻盖下接H2.0的设计。它广泛应用于各种电子设备中,如智能手机、平板电脑、智能穿戴设备、智能家居设备等。此款连接器确保了可靠的信号传输,并通过严格的环境测试,保证其在各种恶劣条件下的稳定性能。

    二、技术参数


    - 最大容许电压:50V
    - 最大容许电流:0.5A(AC/DC,50Hz)
    - 使用温度范围:-45°C ~ +85°C
    - 接触电阻:≤20mΩ(Max)
    - 绝缘电阻:≥500MΩ
    - 耐电压:无击穿现象(200V AC,虚拟值,持续1分钟)
    - 锁紧力:≤1.96N (N)
    - 拔出力:≥0.49N (N)
    - 端子保持力:≥3.92N
    - 振动测试:瞬断≤1ms
    - 冲击测试:瞬断≤1ms
    - 耐寒性:接触电阻≤60mΩ,温度范围-40±2°C
    - 耐热性:接触电阻≤60mΩ,温度范围85±2°C
    - 可焊性:浸入235±5℃的锡槽中,历时2±0.5秒
    - 耐焊接热:浸入260±5℃的锡槽中,历时5±0.5秒
    - 材料:主体LCP(本色),锁扣LCP(黑色),端子磷青铜,焊片磷青铜,金属表面镀金/镀锡

    三、产品特点和优势


    1. 可靠性高:通过严格的质量控制和环境测试,确保在各种恶劣环境下仍能正常工作。
    2. 操作简便:采用翻盖设计,便于快速插拔,提高了用户的使用体验。
    3. 兼容性强:适用于不同厚度的FFC/FFC线材,满足多种应用场景的需求。
    4. 高效散热:良好的导热性能,避免过热导致的性能下降。
    5. 耐磨耐用:通过多次插拔测试,确保长期使用后依然保持良好的接触性能。

    四、应用案例和使用建议


    1. 智能手机和平板电脑:在这些设备中,AFC01-SFCA-00 连接器用于连接显示屏和主板,确保稳定的信号传输。
    2. 智能穿戴设备:用于连接各种传感器和控制器,实现健康监测等功能。
    3. 智能家居设备:用于连接各个模块,提高整体系统的可靠性和稳定性。
    使用建议:
    - 在使用前检查连接器是否有损坏,确保接触良好。
    - 使用过程中避免过度弯曲或拉扯FFC线材,防止内部线芯受损。
    - 定期清洁连接器端子,避免灰尘和污垢影响信号传输。

    五、兼容性和支持


    AFC01-SFCA-00 可与各种标准的0.5mm间距的FFC/FFC线材兼容。制造商提供全面的技术支持和售后服务,确保客户能够顺利使用并解决问题。

    六、常见问题与解决方案


    1. 问题:接触电阻偏高
    解决方案:检查连接器端子是否清洁,重新插拔以确保接触良好。

    2. 问题:耐高温性能不佳
    解决方案:避免在超过85°C的环境中使用,或选择更高等级的产品。

    3. 问题:焊接时出现虚焊
    解决方案:检查焊接温度和时间是否符合要求,调整焊锡工艺参数。

    七、总结和推荐


    综上所述,AFC01-SFCA-00 FPC连接器凭借其高可靠性、易操作性和广泛的适用性,在各类电子产品中展现出显著的优势。推荐在需要高可靠性和稳定性的应用场景中使用此产品。对于需要进一步了解或技术支持的用户,可通过官方联系方式获得更多的帮助。

AFC01-S28FCA-00参数

参数
间距 500μm
针脚数 28pin
连接器/触头类型 -
扁平柔性类型 FPC
额定电流 -
端接 -
外壳颜色 -
板上高度 2mm
触头镀层 -
通用封装 SMD,P=0.5mm

AFC01-S28FCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC01-S28FCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC01-S28FCA-00 AFC01-S28FCA-00数据手册

AFC01-S28FCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.7249
50+ ¥ 0.6822
150+ ¥ 0.6089
500+ ¥ 0.4562
2000+ ¥ 0.4392
6000+ ¥ 0.4264
库存: 2000
起订量: 5 增量: 2000
交货地:
最小起订量为:5
合计: ¥ 3.62
