AFA07-S14FCA-00

产品分类: FFC/FPC连接器
产品描述: 间距:1.0mm 触点数量:14P 锁定特性:抽屉式 安装类型:卧贴 触点类型:下接 板上高度:H2.5mm
供应商型号: 14M-AFA07-S14FCA-00
供应商: 云汉优选
标准整包数: 1

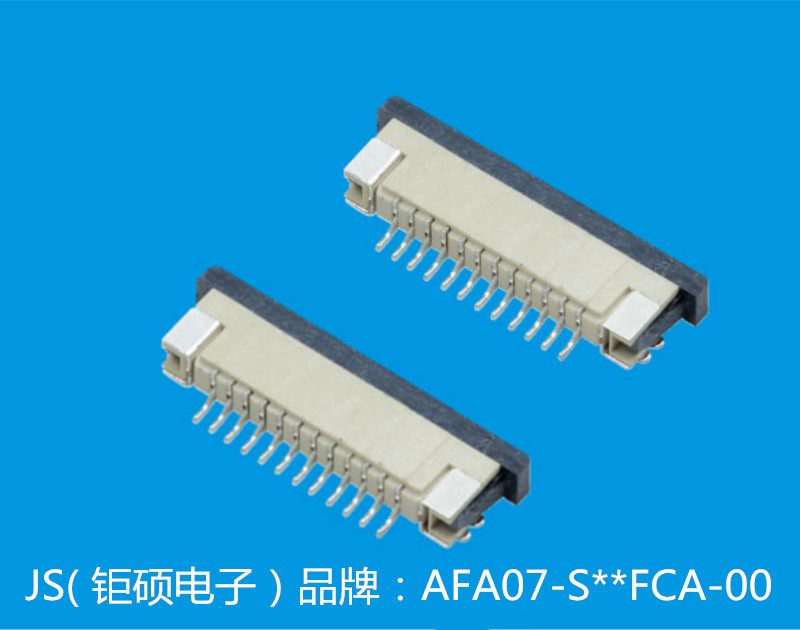

JS/深圳钜硕电子 FFC/FPC连接器 AFA07-S14FCA-00

AFA07-S14FCA-00概述

    FFC/FPC扁平电缆连接器产品技术手册

    产品简介


    深圳市钜硕电子有限公司生产的FFC/FPC扁平电缆连接器,型号为AFA07-SFCA-00。这种连接器主要用于柔性电路板(FPC)和平面软线(FFC)的可靠连接。它广泛应用于消费电子产品、移动设备、工业控制设备等领域,能够确保信号传输的稳定性和可靠性。

    技术参数


    以下是AFA07-SFCA-00的主要技术参数:
    - 最大容许电压: 50V
    - 最大容许电流: 0.5A(交流/直流,50Hz)
    - 使用温度范围: -45℃ ~ +85℃
    - 接触电阻: ≤20 mΩ(最大)
    - 绝缘电阻: ≥500MΩ(最小)
    - 耐电压: AC 200V(有效值),1分钟无击穿
    - 锁紧力: 1.96N(N)(最大)
    - 拔出力: 0.49N(N)(最小)
    - 端子保持力: 3.92N(最小)
    - 环境温度循环: -45℃到+85℃,5次循环
    - 耐湿性: 40℃,90-95%相对湿度,96小时
    - 可焊性: 235±5℃,2±0.5秒,沾敷面积≥95%
    - 材料: 主体采用LCP(本色)和磷青铜,表面镀金/镀锡

    产品特点和优势


    1. 高强度耐久性: 锁紧力和拔出力指标符合国际标准,确保连接器在高频插拔下的稳定性和持久性。
    2. 良好的温度适应性: 工作温度范围宽广,能够在极端环境下保持性能稳定。
    3. 卓越的防水防尘能力: 通过严格的耐湿性和绝缘电阻测试,确保在潮湿环境中仍能正常工作。
    4. 优异的焊接性能: 可焊性良好,表面处理符合行业标准,确保焊接质量和美观度。

    应用案例和使用建议


    应用案例: 该连接器被广泛应用于智能手机、平板电脑、智能穿戴设备以及工业自动化设备中。例如,在智能手机制造过程中,用于连接主板和显示屏,确保信号传输的稳定性。
    使用建议:
    1. 在安装前,确保连接器和柔性电路板的清洁,避免灰尘和杂质影响连接质量。
    2. 插入和拔出连接器时,要确保均匀施力,避免因单侧受力导致连接器损坏。
    3. 在焊接过程中,严格按照工艺参数进行操作,确保焊接质量和连接器的稳定性能。

    兼容性和支持


    AFA07-SFCA-00连接器具有广泛的兼容性,可与其他标准FPC/FFC电缆配套使用。此外,深圳市钜硕电子有限公司提供全方位的技术支持和服务,包括售前咨询、售后维修和技术培训等。

    常见问题与解决方案


    1. 问题: 连接器插拔时阻力过大。
    解决方案: 检查是否安装正确,确认没有灰尘和杂质影响。如有必要,重新安装并确保正确对齐。
    2. 问题: 焊接时出现虚焊或短路。
    解决方案: 严格按照焊接工艺参数操作,检查焊接温度和时间,确保焊接质量。
    3. 问题: 连接器在高温环境下失效。
    解决方案: 确认是否符合温度要求,如有需要,更换符合标准的连接器或采取适当的散热措施。

    总结和推荐


    总体来看,AFA07-SFCA-00 FFC/FPC连接器在电气性能、机械性能和环境适应性方面均表现出色,是理想的工业和消费电子产品连接解决方案。其广泛的应用范围和出色的性能使其在市场上具备很强的竞争力。因此,我们强烈推荐这款产品给需要高可靠性连接解决方案的客户。深圳市钜硕电子有限公司的全面技术支持和服务也将为客户带来更加无忧的使用体验。

AFA07-S14FCA-00参数

参数
端接 -
扁平柔性类型 FPC
针脚数 14pin
连接器/触头类型 底部
间距 1mm
触头镀层 -
板上高度 2.5mm
额定电流 -
外壳颜色 -
通用封装 SMD,P=1.0mm

AFA07-S14FCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFA07-S14FCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFA07-S14FCA-00 AFA07-S14FCA-00数据手册

AFA07-S14FCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
