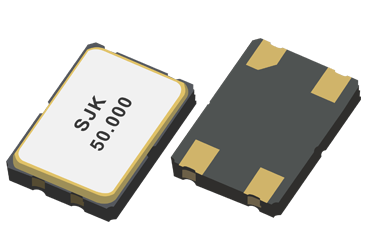

6N70656G33YC

产品分类: 有源晶振
产品描述: 7050,OSC 70.656MHZ 1.8~3.3V ±30ppm CMOS,-40~85℃,
供应商型号: 6N70656G33YC SMD7050-4P
供应商: 国内现货
标准整包数: 1000
SJK/深圳晶科鑫 有源晶振 6N70656G33YC

6N70656G33YC概述

    SMD Crystal Oscillators 技术手册

    1. 产品简介


    SMD Crystal Oscillators(表面贴装晶体振荡器) 是一种广泛应用于通信、计算、消费电子等多个领域的关键电子元器件。它们主要用于产生精确的时钟信号,以确保设备的正常运行。这类晶体振荡器具有多种型号,其中6N系列(SMD 7050 Crystal Oscillators)因其紧凑的尺寸、广泛的频率范围和低功耗等特点而备受关注。

    2. 技术参数


    以下是该产品的主要技术规格:
    - 封装尺寸:7.0×5.0×1.3mm
    - 频率范围:1MHz至170MHz
    - 供电电压:1.8V~5.0V
    - 最大电流消耗:20mA
    - 频率稳定性:±20ppm、±25ppm 或可定制
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 输出负载:15pF 或可定制
    - 引脚配置:OE(输出使能)、GND(接地)、Output(输出)、Vcc(供电)
    - 上升/下降时间:最大8ns
    - 周期抖动:最大40pSec
    - 占空比:40%至60%
    - 启动时间:最大5ms
    - 相位抖动:12KHz~20MHz 频率范围内最大1ps
    - 老化率:最大每年±3ppm
    - 尺寸精度:长7.0±0.20mm,宽5.0±0.20mm,高1.3±0.115mm

    3. 产品特点和优势


    - 紧凑设计:体积小、重量轻,适合空间有限的应用场合。
    - 广泛频率选择:从1MHz到170MHz的广泛频率范围,适用于多种不同的应用需求。
    - 低功耗操作:1.8V至5.0V的低电压操作能力,大大降低能源消耗。
    - 高可靠性:频率稳定性高达±20ppm或±25ppm,适用于对时钟精度要求高的设备。
    - 自动贴装和回流焊接:提高生产效率,简化安装过程。
    - 环境适应性强:可在极端环境下稳定工作,如-40℃至+85℃的工作温度范围。

    4. 应用案例和使用建议


    典型应用领域 包括光纤通道主机总线适配器(FC-HBA)、液晶显示器模块(LCMD)、同步光网络(SONET)设备、工厂自动化(FA)设备、服务器等。
    使用建议:
    - 确保电源电压和负载电容符合指定要求,以避免影响频率稳定性。
    - 在安装时遵循推荐的布局建议,确保良好的散热效果和电磁兼容性。
    - 考虑到环境因素的影响,建议在极端环境下进行额外的测试和验证。

    5. 兼容性和支持


    - 兼容性:该产品可与各种主流的电子设备和系统无缝集成,适用于大多数标准接口。
    - 支持和服务:制造商提供详细的技术文档和专业支持,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    - Q: 产品无法正常工作怎么办?
    - A: 检查供电电压是否在1.8V~5.0V之间,确认引脚连接正确且无短路现象。

    - Q: 频率稳定性不佳如何解决?
    - A: 检查电源是否稳定,重新校准频率设置,确认工作环境温度在-40℃至+85℃之间。

    - Q: 如何防止产品在运输过程中受损?
    - A: 使用适当的包装材料,并按照制造商提供的指导书进行储存和运输。

    7. 总结和推荐


    总结:SMD Crystal Oscillators(6N系列)以其小巧的体积、灵活的频率选择、低功耗操作和高可靠性,成为广泛应用的理想选择。特别适用于需要高精度时钟信号的设备。
    推荐:对于那些需要紧凑设计、高效时钟信号的系统,强烈推荐使用这款SMD Crystal Oscillators。它不仅性能优越,而且具有较强的环境适应能力和广泛的适用性,是一款值得信赖的产品。

6N70656G33YC参数

参数
频率 70.656MHz
频率稳定性 ±10ppm
频率容差 -
长*宽*高 1.3mm(高度)
通用封装 SMD

6N70656G33YC厂商介绍

SJK公司是一家领先的工业自动化和智能制造解决方案提供商,专注于为全球客户提供高质量的产品和服务。公司主营产品包括工业机器人、自动化生产线、智能物流系统、精密测量设备等,广泛应用于汽车制造、电子装配、食品加工、医疗设备等多个领域。

SJK的优势在于:
1. 技术创新:SJK持续投入研发,拥有多项专利技术,确保产品在性能和可靠性方面处于行业领先地位。
2. 定制化服务:SJK提供一站式解决方案,根据客户需求量身定制自动化设备,满足不同行业和应用场景的需求。
3. 品质保证:SJK严格遵循国际质量管理体系,确保产品从设计、制造到交付的每个环节都符合高标准。
4. 全球布局:SJK在全球多个国家和地区设有分支机构,能够快速响应客户需求,提供本地化服务和支持。

SJK致力于通过先进的自动化技术,帮助客户提高生产效率,降低成本,实现智能制造的转型升级。

6N70656G33YC数据手册

厂牌 PDF简要描述 下载
SJK/深圳晶科鑫 有源晶振 SJK/深圳晶科鑫 6N70656G33YC 6N70656G33YC数据手册

6N70656G33YC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.6664
库存: 20000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1332.8
直接购买
加入购物车
