首页  >  产品百科  >  X322516MOB4SI

X322516MOB4SI

产品分类: 无源晶振
产品描述: 12pF ±10ppm ±10ppm 16MHz 60Ω SMD-3225-4P 贴片安装
供应商型号: 14M-X322516MOB4SI 4P 3225
供应商: 云汉优选
标准整包数: 1

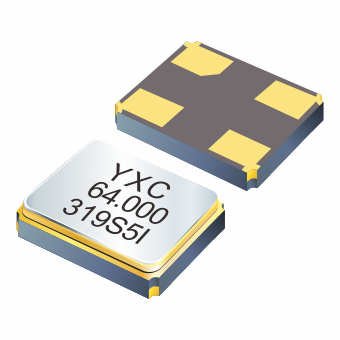

YXC/深圳扬兴科技 无源晶振 X322516MOB4SI

X322516MOB4SI概述

    Crystal Unit YSX321SL 技术手册

    1. 产品简介


    Crystal Unit YSX321SL 是一款适用于智能可穿戴设备和物联网通信的晶体单元。它主要用于需要高精度、高频率稳定性的场合,能够显著降低电磁干扰(EMI)效果。广泛应用于智能手表、健康监测设备、智能家居等多种场景。

    2. 技术参数


    - 外形尺寸: 3.20 x 2.50 x 0.70 mm
    - 额定频率范围: 8~64 MHz
    - 震动模式: AT 基本模式
    - 负载电容: 10 pF, 20 pF 或自定义
    - 频率偏差:
    - 在 25°C 下: ±10 ppm, ±20 ppm 或自定义
    - 频率-温度特性: ±20 ppm 或自定义
    - 工作温度: -40°C ~ +85°C 或自定义
    - 存储温度: -55°C ~ +125°C
    - 静态电容: 最大值 7 pF
    - 最大驱动电平: 1~200 μW,典型值 100 μW
    - 老化:
    - 在 25°C 下: 最大 ±3 ppm/年
    - 等效串联电阻(ESR):
    - 8~11.2892 MHz: 最大 150 Ω
    - 12~16 MHz: 最大 80 Ω
    - 17~64 MHz: 最大 50 Ω

    3. 产品特点和优势


    - 高精度和高频率稳定性:适合对频率稳定度要求高的应用场合。
    - 低老化率:提供更高的长期可靠性。
    - 宽温范围:适应极端环境下的工作条件。
    - 高电磁干扰抑制能力:减少外界电磁干扰,确保设备稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 智能手表:高频率稳定性保证时间准确性。
    - 家用电器:降低 EMI 效应,提升设备可靠性和使用寿命。
    - 医疗器械:高精度和稳定频率确保设备正常工作。
    使用建议:
    - 根据具体应用选择合适的频率和负载电容。
    - 确保在规定的温度范围内使用,以避免性能偏差。
    - 保持设备的良好接地,进一步减少外部干扰。

    5. 兼容性和支持


    - 兼容性:广泛兼容各类智能设备和通讯模块,具有良好的通用性。
    - 厂商支持:提供全面的技术支持和售后服务,包括安装指导和故障排查。

    6. 常见问题与解决方案


    1. 问题: 频率偏差超出规定范围。
    - 解决方案: 检查工作温度是否在规定范围内,必要时调整驱动电平。
    2. 问题: 设备运行不稳定。
    - 解决方案: 确认外部干扰源,增加接地措施,检查设备是否正确安装。

    7. 总结和推荐


    综合评估:
    - 主要优点:高精度、高频率稳定性、宽工作温度范围、出色的 EMI 抑制能力。
    - 推荐使用:强烈推荐应用于需要高可靠性和稳定性的场合,如智能可穿戴设备和物联网设备。
    结论:
    Crystal Unit YSX321SL 是一款性能卓越、应用广泛的晶体单元,具有广泛的市场前景和竞争力。

X322516MOB4SI参数

参数
频率 16MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 60Ω
通用封装 SMD-3225-4P
安装方式 贴片安装
包装方式 卷带包装

X322516MOB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X322516MOB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X322516MOB4SI X322516MOB4SI数据手册

X322516MOB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3634
50+ ¥ 0.3421
150+ ¥ 0.3053
500+ ¥ 0.2288
3000+ ¥ 0.2202
9000+ ¥ 0.2138
库存: 11966
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.81
