X161032768KGD2SI

产品分类: 无源晶振
产品描述: 12.5pF ±20ppm 32.768KHz SMD-1610-2P 贴片安装
供应商型号: X161032768KGD2SI 2P 1610
供应商: 期货订购
标准整包数: 1000

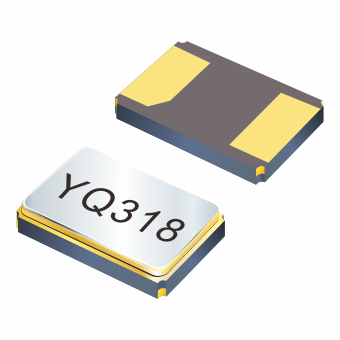

YXC/深圳扬兴科技 无源晶振 X161032768KGD2SI

X161032768KGD2SI概述

    Crystal Unit YSX1610SK 技术手册解析

    1. 产品简介


    Crystal Unit YSX1610SK 是一款专为实时钟(RTC)应用设计的小型晶体单元。它具有超薄的设计,仅厚0.5毫米,非常适合空间受限的应用场景。这款晶体单元的标准频率为32.768kHz,广泛应用于需要高精度时钟信号的各种电子产品中。

    2. 技术参数


    - 尺寸: 1.60 x 1.00 x 0.50毫米
    - 标准频率: 32.768kHz
    - 负载电容: 7pF, 9pF, 12.5pF 或根据需求指定
    - 频率偏差:
    - 在25℃下,偏差为±10ppm 或 ±20ppm,也可根据需求指定
    - 频率温度系数: (-0.03 ± 0.01) × 10^-6/℃^2
    - 工作温度: -40℃ ~ +85℃,也可根据需求指定
    - 储存温度: -55℃ ~ +125℃
    - 静态电容: 最大值1.3pF
    - 动态电容: 7.5fF
    - 最大激励电平: 0.1μW
    - 老化: 在25℃条件下,年老化率最大为±3ppm
    - 等效串联电阻(ESR): 最大值90KΩ

    3. 产品特点和优势


    YSX1610SK 的主要特点包括:
    - 小型化设计: 尺寸仅为1.60 x 1.00 x 0.50毫米,适用于空间受限的应用场景。
    - 高精度频率: 标准频率为32.768kHz,且在25℃下频率偏差可控制在±10ppm或±20ppm,确保高精度时钟信号。
    - 宽工作温度范围: 工作温度范围为-40℃至+85℃,适应广泛的环境条件。
    - 超薄设计: 厚度仅有0.5毫米,适合于对厚度有严格要求的产品。
    这些特点使得YSX1610SK在各种嵌入式系统和便携式设备中表现出色,尤其是在需要高精度时钟信号和紧凑设计的应用中。

    4. 应用案例和使用建议


    YSX1610SK 主要应用于实时钟(RTC)和各种需要高精度时钟信号的电子设备。在实际使用中,可以根据具体应用的需求选择不同的负载电容和频率偏差。例如,在设计便携式医疗设备时,可以考虑选用较低的负载电容和较小的频率偏差以确保高精度。在使用过程中,还需注意避免超出规定的工作温度范围,以免影响设备性能。

    5. 兼容性和支持


    YSX1610SK 支持贴片焊接(Reflow),便于自动化生产和组装。制造商还提供相应的推荐焊盘尺寸,帮助用户更好地实现安装。此外,如果您需要特定的技术支持或定制服务,可以联系制造商获取更多帮助。

    6. 常见问题与解决方案


    1. 问:如何确定最佳的负载电容?
    - 答:通常建议参考晶体单元的数据手册,选择最接近推荐值的负载电容。若不确定,可咨询制造商或参考类似应用的设计。
    2. 问:如何判断晶体单元是否老化?
    - 答:可以通过检测晶体单元的实际频率是否偏离标称频率来判断。如果发现频率偏差超出规定范围,可能需要更换晶体单元。

    7. 总结和推荐


    综上所述,YSX1610SK 晶体单元凭借其小巧的体积、高精度的频率和宽广的工作温度范围,使其成为各种实时钟(RTC)应用的理想选择。如果你需要一个高精度且可靠的晶体单元来确保设备正常运行,强烈推荐使用YSX1610SK。

X161032768KGD2SI参数

参数
频率容差 ±20ppm
等效串联电阻 -
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
频率稳定性 -
通用封装 SMD-1610-2P
安装方式 贴片安装

X161032768KGD2SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X161032768KGD2SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X161032768KGD2SI X161032768KGD2SI数据手册

X161032768KGD2SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
