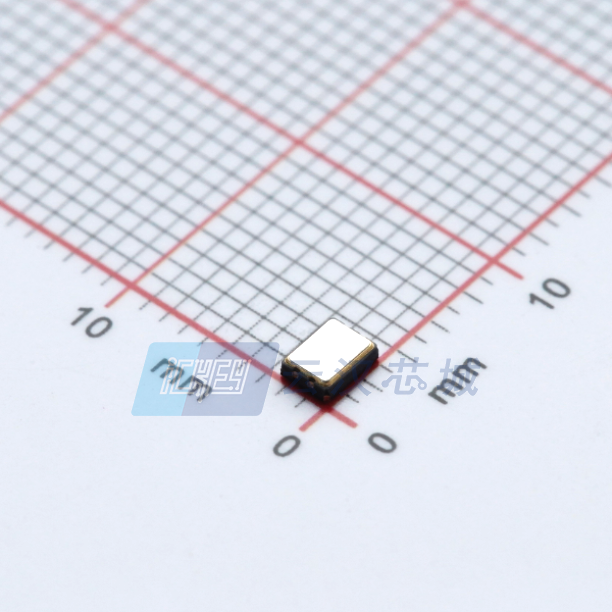

OK322532.768KJBA4SL

产品分类: 有源晶振
产品描述: ±20ppm 32.768KHz SMD-3225-4P
供应商型号: 31M-OK322532.768KJBA4SL
供应商: 云汉优选
标准整包数: 1
YXC/深圳扬兴科技 有源晶振 OK322532.768KJBA4SL

OK322532.768KJBA4SL概述

    Crystal Oscillator YSO120TK Wide Voltage

    1. 产品简介


    Crystal Oscillator YSO120TK 是一款超小型表面贴装密封晶体振荡器,广泛应用于各种需要高精度时钟信号的场合,如 RTC(实时时钟)摄像头等。该产品采用先进的封装技术,确保了高度可靠性和稳定性。

    2. 技术参数


    - 频率范围:32.768 KHz
    - 电源电压:1.8V~3.3V
    - 输出方式:CMOS
    - 频率偏差:±10ppm, ±20ppm 或定制
    - 输出负载:15pF
    - 工作温度:-40°C ~ +85°C
    - 存储温度:-55°C ~ +125°C
    - 频率-温度特性:±20ppm, ±30ppm, ±50ppm 或定制
    - 占空比:45% ~ 55%
    - 启动时间:最大 3ms
    - 相位抖动:最大 0.7ps
    - 频率老化率:每年 ±3ppm
    - 最大电流消耗:
    - 1.8V: 0.2mA 最大
    - 2.5V: 0.3mA 最大
    - 3.3V: 0.5mA 最大(2520/2016/1612 封装)0.4mA 最大(3225/5032/7050 封装)

    3. 产品特点和优势


    - 小巧封装:多种尺寸可选(1.6x1.2mm, 2.0x1.6mm, 2.5x2.0mm, 3.2x2.5mm, 5.0x3.2mm, 7.0x5.0mm),适用于空间受限的应用场合。
    - 高精度:频率偏差范围宽,可以满足不同应用场景的需求。
    - 宽工作温度范围:能够在极端环境中保持稳定运行。
    - 低功耗:电流消耗小,适合电池供电的应用。
    - 快速启动:最大启动时间为 3ms,适合实时性要求高的应用。

    4. 应用案例和使用建议


    - 应用案例:RTC 摄像头、通信设备、智能家居系统、便携式医疗设备等。
    - 使用建议:
    - 在电源 Vdd 和 GND 之间添加一个 0.01μF 至 0.1μF 的电容,以提高电路的稳定性。
    - 根据实际应用场景选择合适的封装尺寸,确保与 PCB 设计的兼容性。
    - 在设计测试电路时,需考虑相位抖动的要求,避免信号失真。

    5. 兼容性和支持


    - 兼容性:与其他标准 CMOS 接口的电子元器件完全兼容。
    - 支持和维护:提供详细的技术文档和全面的技术支持,帮助用户解决各种问题。

    6. 常见问题与解决方案


    - 问题:电源电压超出规定范围导致振荡器无法正常工作。
    - 解决方案:检查并调整电源电压至规定的范围内。
    - 问题:相位抖动过大影响信号质量。
    - 解决方案:添加滤波电容,减少外部干扰对信号的影响。
    - 问题:启动时间过长。
    - 解决方案:检查电路连接是否正确,必要时更换高性能的晶体振荡器。

    7. 总结和推荐


    Crystal Oscillator YSO120TK Wide Voltage 在精密时钟信号应用中表现出色,具有广泛的频率范围、低功耗、高可靠性等优点。该产品适用于各种需要高精度和高稳定性的场合,是市场上值得信赖的选择。强烈推荐使用 YSO120TK 宽电压晶体振荡器,尤其是在对空间和功耗有严格要求的应用场景中。

OK322532.768KJBA4SL参数

参数
频率稳定性 ±20ppm
频率容差 -
频率 32.768KHz
通用封装 SMD-3225-4P
应用等级 工业级

OK322532.768KJBA4SL厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

OK322532.768KJBA4SL数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 有源晶振 YXC/深圳扬兴科技 OK322532.768KJBA4SL OK322532.768KJBA4SL数据手册

OK322532.768KJBA4SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
