X252024MOB4SI

产品分类: 无源晶振
产品描述: 12pF ±10ppm ±20ppm 24MHz 10μW~200μW SMD-2520-4P 贴片安装 2.05mm*2.05mm*550μm
供应商型号: 31M-X252024MOB4SI
供应商: 云汉优选
标准整包数: 1

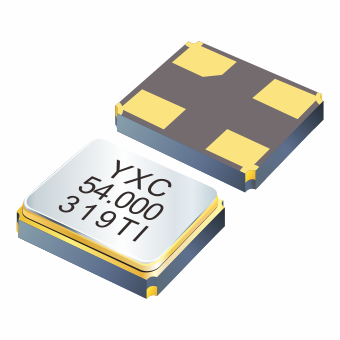

YXC/深圳扬兴科技 无源晶振 X252024MOB4SI

X252024MOB4SI概述

    Crystal Unit YSX221SL 小尺寸石英晶体

    产品简介


    Crystal Unit YSX221SL是一款小尺寸石英晶体单元,适用于智能可穿戴设备和物联网通信系统。其体积小巧,仅2.05 x 2.05 x 0.55mm,却具备高精度和高频稳定性,同时拥有出色的热稳定性和环境适应能力。这款晶体单元主要应用于智能手表、手环、智能家居等领域,是各种便携式电子设备的理想选择。

    技术参数


    - 额定频率范围:12~54MHz 或按需求定制
    - 震动模式:AT 基础
    - 负载电容:8pF, 10pF, 20pF 或按需求定制
    - 频率偏差(25℃):±10ppm, ±20ppm 或按需求定制
    - 频率-温度特性:±20ppm 或按需求定制
    - 工作温度范围:-40℃~+85℃
    - 储存温度范围:-55℃~+125℃
    - 静态电容:C0 最大值 3pF
    - 最大激励电平:10~200μW(典型值 100μW)
    - 老化率(25℃):±3ppm/年最大
    - 等效串联电阻(ESR):
    - 12~14MHz:最大 150Ω
    - 14~30MHz:最大 100Ω
    - 30~48MHz:最大 60Ω
    - 48~54MHz:最大 50Ω

    产品特点和优势


    Crystal Unit YSX221SL具有以下几个显著特点:
    - 高精度:提供多种频率偏差选项,满足不同应用的需求。
    - 高稳定性:即使在极端环境下也能保持稳定的频率输出。
    - 小型化设计:适合空间有限的应用场景,如智能穿戴设备。
    - 优异的环境适应性:在宽泛的工作温度范围内表现出色。
    这些特点使其在市场上具有很强的竞争优势,尤其适合于对精度和稳定性要求较高的应用领域。

    应用案例和使用建议


    Crystal Unit YSX221SL广泛应用于智能穿戴设备中,例如智能手表和手环。在实际应用中,为了确保最佳性能,建议遵循以下使用建议:
    - 严格控制电路板设计:合理的布局和匹配电容能够有效提高频率稳定性。
    - 避免干扰源:远离电源线和其他可能产生干扰的部件。
    - 考虑温度变化:在极端温度条件下使用时,注意监测设备的工作状态以确保性能。

    兼容性和支持


    这款晶体单元与其他标准电子元器件和设备具有良好的兼容性。制造商提供了全面的技术支持,包括产品选型指南、应用技术支持等,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    在使用过程中,可能会遇到一些常见的问题。以下是几个常见的问题及其解决方案:
    - 问题:频率偏差超出预期
    - 解决办法:检查电路设计和周围环境是否符合要求,必要时更换匹配电容。
    - 问题:ESR 过高
    - 解决办法:调整电路设计,尽量减小回路寄生电感的影响。
    - 问题:工作温度范围内的频率漂移过大
    - 解决办法:使用温度补偿模块或改进电路设计,以减小温度变化对频率的影响。

    总结和推荐


    综上所述,Crystal Unit YSX221SL是一款非常适合用于智能穿戴设备和物联网通信系统的高性能晶体单元。它具备高精度、高稳定性和良好的环境适应性,且体积小巧,为各类便携式电子产品提供了理想的选择。我们强烈推荐该产品给需要高可靠性和紧凑设计的应用场景。
    如果您对Crystal Unit YSX221SL感兴趣或有任何疑问,欢迎联系我们的技术支持团队。

X252024MOB4SI参数

参数
频率容差 ±10ppm
等效串联电阻 -
频率 24MHz
驱动电平 10μW~200μW
负载电容 12pF
频率稳定性 ±20ppm
长*宽*高 2.05mm*2.05mm*550μm
通用封装 SMD-2520-4P
安装方式 贴片安装
应用等级 工业级

X252024MOB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X252024MOB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X252024MOB4SI X252024MOB4SI数据手册

X252024MOB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
