X322512288MOB4SI

产品分类: 无源晶振
产品描述: 12pF ±10ppm 12.288MHz
供应商型号: X322512288MOB4SI 4P 3225
供应商: 期货订购
标准整包数: 3000

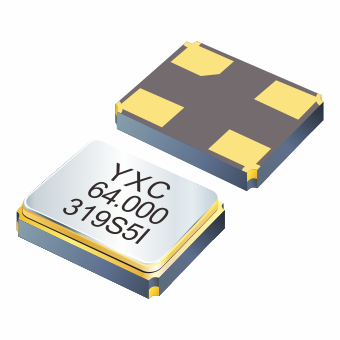

YXC/深圳扬兴科技 无源晶振 X322512288MOB4SI

X322512288MOB4SI概述

    YXC Crystal Unit YSX321SL 技术手册

    产品简介


    YXC Crystal Unit YSX321SL 是一款高精度、高稳定性石英晶体单元,广泛应用于智能可穿戴设备和物联网通信领域。这款产品具有紧凑的设计和卓越的频率稳定性,能够有效减少电磁干扰(EMI),为各种电子设备提供可靠的时钟信号源。

    技术参数


    | 参数名称 | 符号 | 规格范围 |
    |
    | 额定频率范围 | fnom | 8~64MHz |
    | 震动模式 AT Fundamental |
    | 负载电容 | CL | 10pF, 20pF 或指定 |
    | 频率偏差 | ftol | ±10ppm, ±20ppm 或指定 |
    | 频率-温度特性 | ftem | ±20ppm 或指定 |
    | 工作温度 | Tuse | -40~+85℃ 或指定 |
    | 储存温度 | Tstg | -55~+125℃ |
    | 静态电容 | C0 | 7pF max |
    | 最大激励电平 | DL | 1~200μW max(100μW typical) |
    | 年老化率 | fage | ±3ppm/year max |
    | 等效串联电阻(ESR) 8~11.2892MHz: 150Ω max
    12~16MHz: 80Ω max
    17~64MHz: 50Ω max |
    外观尺寸及推荐焊盘
    | 尺寸 (单位: mm) | 推荐焊盘 (单位: mm) |

    | 3.20 x 2.50 x 0.70

    产品特点和优势


    1. 高精度和高稳定性:该产品在各种工作条件下均能保持优异的频率稳定度。
    2. 极低的电磁干扰:出色的频率-温度特性使得产品能够有效降低电磁干扰(EMI)。
    3. 广泛的频率范围:覆盖8MHz到64MHz的额定频率范围,满足不同应用需求。
    4. 优良的温度适应性:能在-40℃至+85℃的温度范围内正常工作,且具备-55℃至+125℃的存储温度范围。

    应用案例和使用建议


    应用案例
    该产品在智能手表、健康监测设备和无线传感器网络等领域得到了广泛应用。例如,在智能手表中,YSX321SL 可以提供精准的时间同步,提升用户体验;在无线传感器网络中,它的低电磁干扰特性有助于改善整个系统的可靠性和抗干扰能力。
    使用建议
    - 在安装时,应遵循推荐的焊盘尺寸,以确保良好的电气连接和机械固定。
    - 在高湿度或高温环境中使用时,应采取适当的防护措施。
    - 根据具体应用需求选择合适的频率偏差和激励电平。

    兼容性和支持


    YSX321SL 与多种主流电子设备和平台兼容,如智能手机、平板电脑和各类微控制器。制造商提供了详尽的技术支持文档,包括安装指南和故障排除手册,以帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 激励电平过高导致失效 | 适当降低激励电平 |
    | 温度稳定性不佳 | 选择更宽的工作温度范围 |
    | 输出频率偏移过大 | 重新校准频率偏差 |

    总结和推荐


    综上所述,YXC Crystal Unit YSX321SL 是一款集高精度、高稳定性和低电磁干扰于一体的高性能石英晶体单元。无论是对于智能可穿戴设备还是物联网通信设备,该产品都能提供卓越的性能。强烈推荐给需要高可靠性时钟源的用户。
    总之,如果你正在寻找一种能够满足严苛条件下的高精度时钟解决方案,YXC YSX321SL 将是一个理想的选择。

X322512288MOB4SI参数

参数
频率 12.288MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±10ppm
频率容差 -
等效串联电阻 -

X322512288MOB4SI厂商介绍

YXC公司是一家专注于研发和生产高品质工业产品的企业。主营产品涵盖多个分类,包括但不限于:

1. 自动化设备:提供先进的自动化解决方案,用于提高生产效率和减少人工成本。
2. 精密仪器:制造高精度测量工具,广泛应用于科研、工程和制造业。
3. 环保技术:开发和推广环保技术产品,助力可持续发展。
4. 智能控制系统:设计智能控制软件和硬件,用于优化工业流程和提高安全性。

YXC公司的产品广泛应用于制造业、建筑业、科研机构和环保领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量保证:严格的质量控制体系,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的售后服务。
- 市场竞争力:产品性价比高,满足不同客户的需求。

YXC公司致力于通过不断的技术创新和卓越的客户服务,成为行业内的领导者。

X322512288MOB4SI数据手册

厂牌 PDF简要描述 下载
YXC/深圳扬兴科技 无源晶振 YXC/深圳扬兴科技 X322512288MOB4SI X322512288MOB4SI数据手册

X322512288MOB4SI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2895
6000+ ¥ 0.275
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 868.5
直接购买
加入购物车
