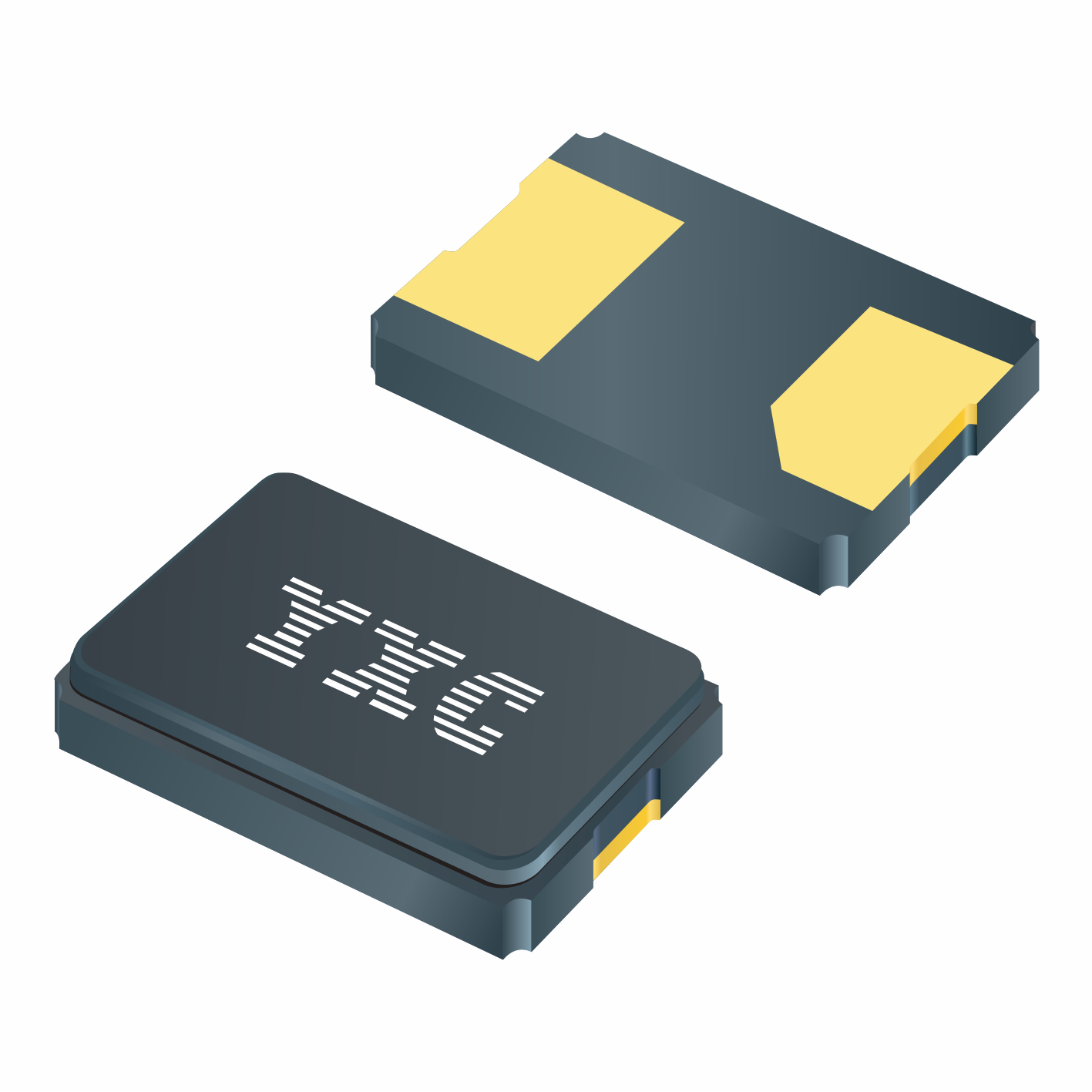

X503218432MSB2GI

产品分类: 无源晶振
产品描述: 20pF ±10ppm ±20ppm 18.432MHz 40Ω~60Ω SMD-5032-2P 贴片安装
供应商型号: X503218432MSB2GI 2P 5032
供应商: 期货订购
标准整包数: 1000
YXC/深圳扬兴科技 无源晶振 X503218432MSB2GI

X503218432MSB2GI概述

    电子元器件技术手册:YSX530GA玻璃封装晶体单元

    1. 产品简介


    YSX530GA是一款由YXC公司生产的玻璃封装晶体单元,广泛应用于工业控制和消费电子产品中。这种晶体单元提供多种频率选择,支持标准频率范围为8~54MHz,具备卓越的频率稳定性和广泛的温度适应性。其独特的SMD设计使其易于集成到各类电路板中,适用于需要高精度时钟信号的应用场合。

    2. 技术参数


    - 尺寸: 5.00 x 3.20 x 1.2 mm
    - 标准频率范围: 8~54 MHz
    - 震动模式: AT基础模式
    - 负载电容: 10 pF, 20 pF 或可指定
    - 频率偏差:
    - 25℃时:±10 ppm, ±20 ppm 或可指定
    - 频率-温度特性:
    - ±20 ppm 或可指定
    - 工作温度范围: -20~+70℃, -40~+85℃ 或可指定
    - 储存温度范围: -55~+125℃
    - 静态电容: 5 pF 最大值
    - 最大激励电平: 1~300 μW(典型值100 μW)
    - 老化特性:
    - 25℃时:最大±3 ppm/年
    - 等效串联电阻 (ESR):
    - 8~16 MHz: 80 Ω 最大
    - 16~25 MHz: 40~60 Ω 最大
    - 25~54 MHz: 30~40 Ω 最大

    3. 产品特点和优势


    YSX530GA拥有以下显著特点:
    - 小型化设计:紧凑的5.00 x 3.20 x 1.2 mm尺寸使其适合于空间受限的应用场合。
    - 高频率稳定性:其AT基础模式提供了良好的频率稳定性,满足高精度时钟信号需求。
    - 宽泛的工作温度范围:能够在-40~+85℃的极端温度环境下正常工作,确保了在恶劣环境中的可靠性。
    - 低静态电容:仅5 pF的最大静态电容减少了干扰,提升了信号质量。
    - ROHS合规:不含铅且符合RoHS指令,绿色环保。

    4. 应用案例和使用建议


    YSX530GA广泛应用于以下领域:
    - 工业控制:在自动化设备、传感器、控制系统中,提供稳定的时钟信号。
    - 消费电子产品:例如智能手表、蓝牙耳机等便携式设备中,满足对小体积和高精度的要求。

    使用建议:
    - 环境控制:考虑到其最佳工作温度范围为-40~+85℃,建议在设计过程中适当采取散热措施。
    - 布线布局:为了减少EMI干扰,建议将晶体单元远离其他高速信号线路。

    5. 兼容性和支持


    - 兼容性:YSX530GA采用标准SMD封装,与大多数现代PCB制造工艺兼容。
    - 技术支持:YXC公司提供全面的技术文档和支持服务,包括详尽的产品手册、技术指南以及专业的客户服务团队。

    6. 常见问题与解决方案


    - 问题1:晶体无法正常工作。
    - 解决办法:检查焊接质量,确保晶体与PCB之间的连接良好。如果需要,可以使用示波器检查信号完整性。
    - 问题2:频率不稳定。
    - 解决办法:确认负载电容与要求一致。如需调整,参考制造商提供的技术文档进行调整。

    7. 总结和推荐


    综上所述,YSX530GA是一款高性能的玻璃封装晶体单元,以其紧凑的体积、高频率稳定性和广泛的温度适应性,在多个应用领域展现出卓越的表现。针对不同应用场景,它具有广泛的应用潜力。对于需要高精度时钟信号的电子设备,推荐使用YSX530GA以获得更好的性能和稳定性。

X503218432MSB2GI参数

参数
频率容差 ±10ppm
等效串联电阻 40Ω~60Ω
频率 18.432MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±20ppm
通用封装 SMD-5032-2P
安装方式 贴片安装
包装方式 卷带包装
