D38999/26FE26PN

产品分类: 圆形连接器
产品描述: Aluminum 导线安装 33.16mm(长度)
供应商型号: AER D38999/26FE26PN
供应商: PEI-Genesis
标准整包数: 1

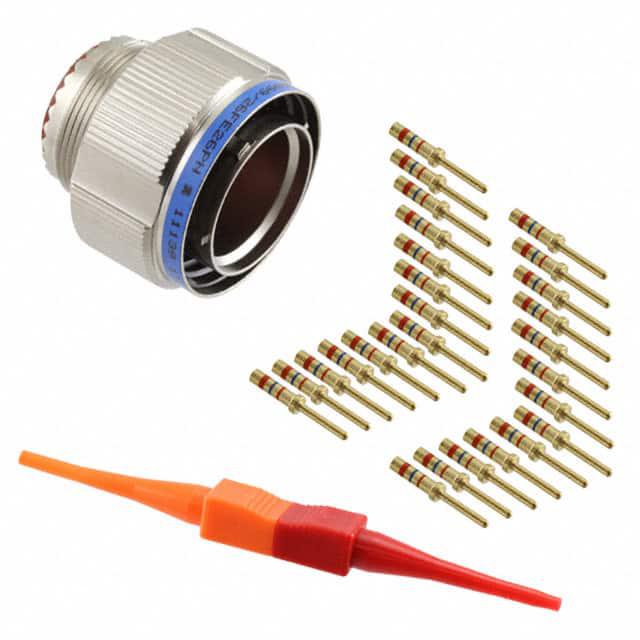

AERO-ELECTRIC CONNECTOR 圆形连接器 D38999/26FE26PN

D38999/26FE26PN概述


    产品简介


    MIL-DTL-38999 Series III 是一种专为高性能设计的圆柱形连接器,适用于一般用途及恶劣环境下的应用。该系列连接器具有卓越的机械性能和电气特性,适用于航空、军事及其他高可靠性需求的应用场合。

    技术参数


    - 工作温度范围:
    - 类别F、K、S和BZ:-65°C至+200°C(-85°F至+392°F)
    - 类别W和ZC:-65°C至+175°C(-85°F至+347°F)
    - 材料和表面处理:
    - F:铝壳,电镀镍
    - K:不锈钢壳,钝化,防火墙
    - S:不锈钢壳,电镀镍,防火墙
    - W:铝壳,橄榄绿镉镀层
    - BZ:铝镍青铜壳,标准插入
    - Z:铝壳,锌镍镀层
    - 耐腐蚀性:
    - 类别K、W、BZ和Z通过500小时盐雾试验;类别F和S通过48小时盐雾试验。
    - 使用寿命:
    - 最低可承受500次插拔循环。
    - 防水防尘等级:
    - 满足海拔浸水测试的要求。
    - 抗冲击和振动能力:
    - 在规定的冲击和振动条件下,连通器无损坏,电流中断不超过1微秒。
    - 电压等级:
    - 交流电压在不同高度下为400V到1300V。

    产品特点和优势


    - 自锁式快速耦合插头:无需锁定线即可实现快速、安全的耦合。
    - 金属对金属底部接触:防止壳体之间的相对运动,减少磨损和湿气侵入。
    - 防护性设计:采用凹陷针脚设计,避免盲插时损伤。
    - 接触密封:每个触点都配备独立密封,确保良好的接触密封性能。

    应用案例和使用建议


    - 航空和军事领域:适用于飞机发动机监控系统、导航系统和其他关键子系统的信号传输。
    - 工业自动化:可用于工厂自动化设备中的信号传输,提高生产效率。
    - 建议:在高温环境下使用时,选择具有防火墙特性的连接器,以确保稳定运行。

    兼容性和支持


    - 兼容性:可与现有符合军规的标准法兰安装插座互换。
    - 支持:制造商提供全面的技术支持和维护服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题:接触不良。
    - 解决方案:检查插头和插座是否清洁且正确插入。如果问题持续,可能需要更换新的接触件。

    - 问题:插拔力过大。
    - 解决方案:检查是否使用了正确的工具进行安装。若工具损坏,需更换新工具。

    总结和推荐


    MIL-DTL-38999 Series III 连接器凭借其出色的耐用性和可靠性,在航空和军事领域的高要求环境中表现优异。其独特的设计和多功能特性使其成为高端应用的理想选择。考虑到其广泛的应用范围和市场竞争力,我们强烈推荐这一系列产品。

D38999/26FE26PN参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 Aluminum
长*宽*高 33.16mm(长度)
安装方式 导线安装
应用等级 工业级

D38999/26FE26PN厂商介绍

Aero-Electric Connector(AEC)是一家全球领先的**电子连接器和互连系统制造商,专注于为**、**和**工业提供高质量的连接解决方案。公司的产品广泛应用于商业**、*事**、无人机、地面车辆和海事领域。

AEC主营产品分类包括:
1. 圆形连接器:提供多种尺寸和配置,适用于各种电气和信号传输需求。
2. 矩形连接器:适用于大电流和高速数据传输应用。
3. 滤波器和滤波组件:用于信号完整性和电磁干扰抑制。
4. 电缆组件:提供定制化的电缆解决方案,以满足特定的应用需求。
5. 电源和控制组件:包括电源连接器、控制开关和指示器等。

AEC的优势在于:
- 高可靠性:产品经过严格的测试和认证,确保在极端环境下的稳定性和耐用性。
- 定制化服务:能够根据客户需求提供定制化的连接器和互连系统。
- 技术创新:持续投资研发,以保持技术领先和满足新兴市场需求。
- 全球支持:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

D38999/26FE26PN数据手册

厂牌 PDF简要描述 下载
AERO-ELECTRIC CONNECTOR 圆形连接器 AERO-ELECTRIC CONNECTOR D38999/26FE26PN D38999/26FE26PN数据手册

D38999/26FE26PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.5942 ¥ 642.5507
10+ $ 65.5149 ¥ 556.8767
25+ $ 57.2817 ¥ 486.8943
50+ $ 51.2518 ¥ 435.6403
100+ $ 44.5316 ¥ 378.5189
库存: 329
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 642.55
