首页  >  产品百科  >  NV6117

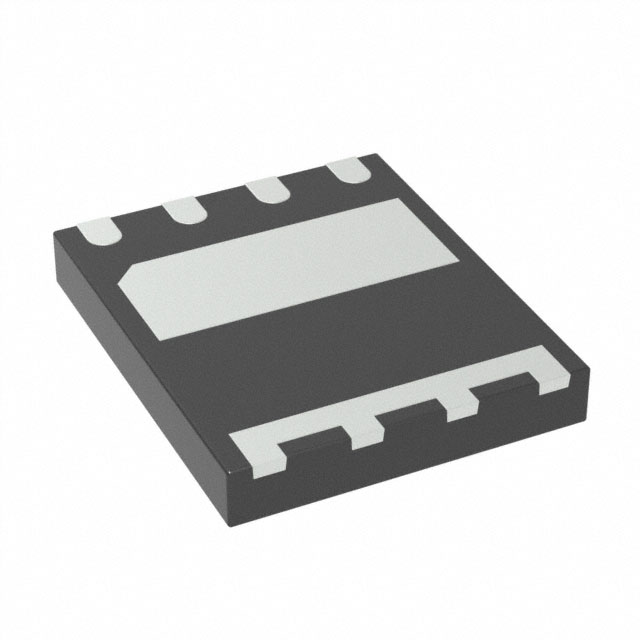

NV6117

产品分类: 其他驱动器
产品描述: 高压侧或低压侧 贴片安装,黏合安装
供应商型号: AV-S-NAVNV6117
供应商: Avnet
标准整包数: 5000
NAVITAS SEMICONDUCTOR 其他驱动器 NV6117

NV6117概述

    NV6117 GaNFast™ Power IC 技术手册解析

    1. 产品简介


    NV6117 是一款由Navitas推出的氮化镓(GaN)功率集成电路(Power IC)。作为GaNFast™系列的一部分,NV6117 专为高频软开关拓扑设计。它将场效应晶体管(FET)、驱动器和逻辑电路集成在一个单片上,提供“数字输入,电力输出”的高性能电源转换模块,使得设计者能够创建世界上最快、最小、最高效的电源转换器。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDS (CONT) | -7 | - | 650 | V |
    | IDD | - | 12 | 24 | A |
    | VCC | - | - | 30 | V |
    | VPWM | -3 | - | 30 | V |
    | IDDEXT | - | 3.0 | - | mA |
    | RDD | - | 10 | 25 | Ω |
    | FSW | - | 2 | - | MHz |
    - 宽电压范围: NV6117 的 VCC 电压范围为10至30V,可以适应各种应用场景。
    - 高频率操作: NV6117 可以实现高达2 MHz的工作频率。
    - 强大的瞬态性能: 可承受高达800 V的瞬态电压和650 V的连续电压,200 V/ns 的dV/dt 免疫力。
    - 低电阻: NV6117 内置的FET具有极低的导通电阻,典型值为120 mΩ。
    - 快速响应: NV6117 在正向和反向阈值方面表现良好,且具有出色的上升/下降时间,分别为6 ns 和3 ns。
    - 零恢复电荷: NV6117 的输出电容特性良好,无恢复电荷。

    3. 产品特点和优势


    - 高效能: NV6117 高效的软开关设计极大地减少了损耗,使其成为市场上最高效的功率转换器之一。
    - 易用性: 集成化的设计和简易的布线使设计更加简单快捷。
    - 高可靠性: NV6117 提供20年的有限产品保修,确保长期稳定运行。
    - 环保性: 符合RoHS标准、无铅且REACH合规,NV6117 相比传统硅基解决方案可节省多达40%的能量。

    4. 应用案例和使用建议


    - 应用案例: NV6117 广泛应用于多种拓扑结构中,包括AC-DC、DC-DC、DC-AC,例如准谐振飞背(QR Flyback)、正向(PFC)、主动桥(AHB)、降压(Buck)、升压(Boost)、半桥(Half bridge)和全桥(Full bridge)等。
    - 使用建议: 设计时应注意确保电路满足所需的供电和开关条件,如设置合适的Zener电压(典型值为6.2V)和门驱动电阻(RDD)来控制开关速度和EMI抑制。

    5. 兼容性和支持


    - 兼容性: NV6117 与多种拓扑和应用兼容,适用于不同领域的电源设计。
    - 支持和服务: Navitas公司提供了详尽的技术文档和产品支持,帮助客户解决各种问题。

    6. 常见问题与解决方案


    - 问题1: 如何选择合适的Zener二极管?
    - 解决方案: 推荐使用6.2V的Zener二极管,确保其电压稳定性。

    - 问题2: 如何减少系统噪声?
    - 解决方案: 使用外部RC滤波器来抑制高频噪声干扰。

    7. 总结和推荐


    NV6117 GaNFast™ Power IC是一款集高性能、高效率和高可靠性于一体的功率集成电路。无论是从技术指标还是应用场景来看,NV6117 都是现代电源设计的理想选择。因此,我们强烈推荐这款产品用于各种高压直流和交流转换需求。
    通过其高频率操作、低电阻特性、快速响应时间和优秀的EMI抑制能力,NV6117 能够显著提高系统的整体性能。对于那些寻求高效能、可靠性和紧凑设计的电源工程师而言,NV6117 是一个不可多得的优秀选择。

NV6117参数

参数
驱动数量 -
拓扑 高压侧或低压侧
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NV6117厂商介绍

Navitas Semiconductor是一家领先的氮化镓(GaN)功率IC技术公司,专注于为移动、消费电子、企业和新能源市场提供更小、更高效和更节能的电源解决方案。公司的主要产品包括:

1. GaNFast:这是Navitas的氮化镓功率IC产品线,它们提供快速开关和高效率,适用于各种电源转换应用。

2. GaNSense:这是Navitas的氮化镓传感器产品线,它们能够提供精确的电流和电压测量,适用于需要高灵敏度和响应速度的应用。

3. AllGaN:这是Navitas的全氮化镓产品线,它们结合了氮化镓功率器件和氮化镓传感器,提供全面的解决方案。

Navitas的产品广泛应用于以下领域:
- 移动设备:如智能手机和笔记本电脑的快速充电。
- 消费电子:如无线耳机和智能手表的电源管理。
- 企业市场:如数据中心的电源优化。
- 新能源市场:如电动汽车和太阳能逆变器的高效能源转换。

Navitas的优势在于:
- 技术创新:拥有业界领先的氮化镓技术,提供高性能的功率转换解决方案。
- 产品多样性:提供从功率IC到传感器的广泛产品线,满足不同市场的需求。
- 市场领导:在氮化镓功率IC领域占据领导地位,推动行业技术进步。
- 环保节能:通过提供更高效的电源解决方案,帮助减少能源消耗和碳排放。

NV6117数据手册

厂牌 PDF简要描述 下载
NAVITAS SEMICONDUCTOR 其他驱动器 NAVITAS SEMICONDUCTOR NV6117 NV6117数据手册

NV6117封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 3.6104 ¥ 31.9523
15000+ $ 3.5782 ¥ 31.6671
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 159761.5
