首页  >  产品百科  >  2661800102

2661800102

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: 26.38mm3 13mm 2.06mm2 Toroid 1.4mm(高度)
供应商型号: ET-4335988
供应商: 海外现货
标准整包数: 5

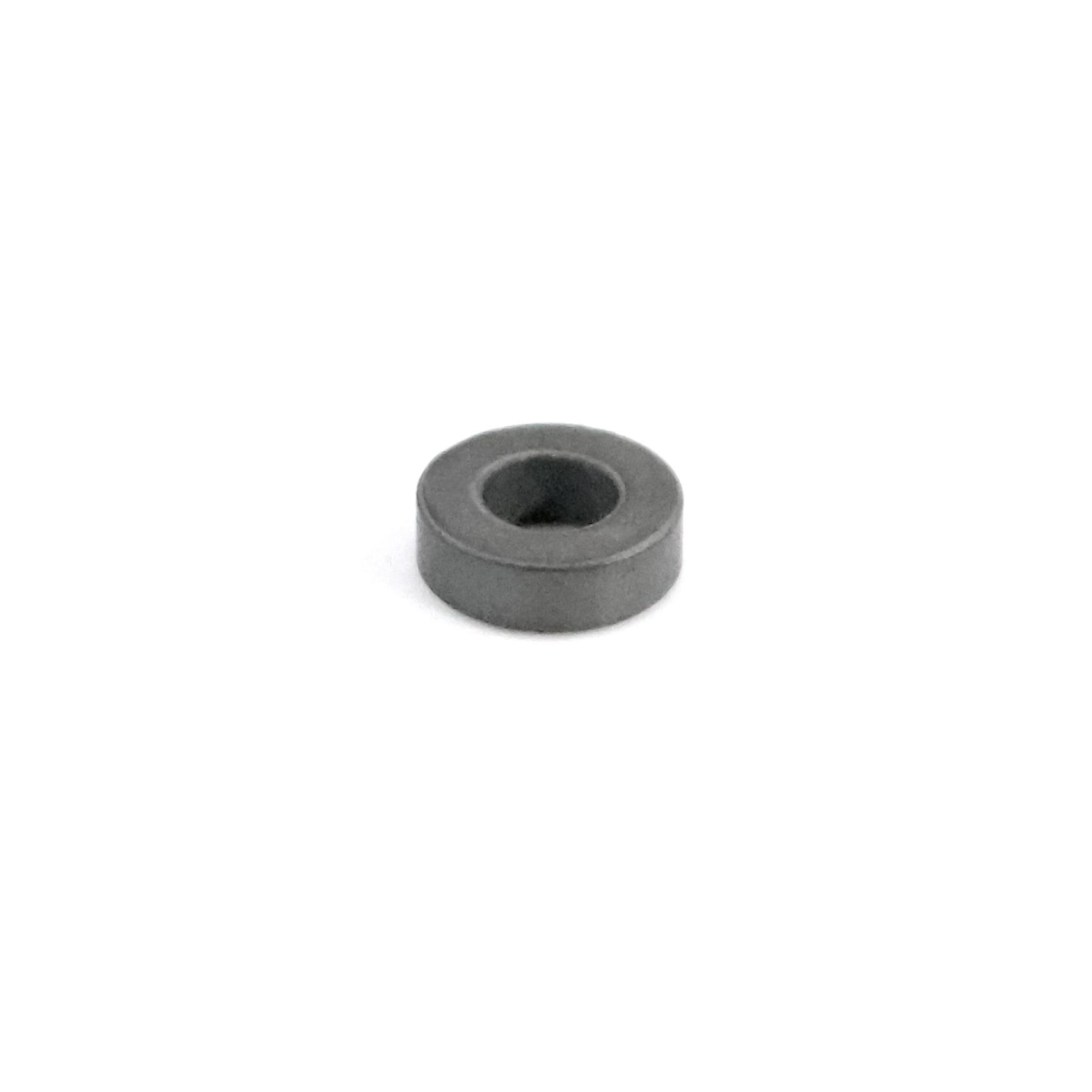

FAIR-RITE 磁芯 2661800102

2661800102概述

    电子元器件产品技术手册

    产品简介


    本次介绍的是Fair-Rite公司生产的多种材料制成的磁芯,主要用于构建共模扼流圈(Common Mode Chokes)。这些磁芯广泛应用于各种电子和电力系统中,通过独特的环形几何形状和高阻抗特性,为信号完整性提供了卓越的保障。具体应用范围包括开关电源、AC/DC整流器、电光源镇流器、功率逆变器、变频驱动以及数字数据信号传输等领域。

    技术参数


    以下列出了几种典型型号的产品参数,展示了其在不同频率下的单匝阻抗值。
    | 材料编号 | 尺寸(mm) | 单匝阻抗(Ω) |
    |
    | 75材料 | 5.70/5.95x2.95 | 0.021@0.5MHz |
    | 75材料 | 5.70/5.95x2.95 | 2.1@1MHz |
    | 75材料 | 5.70/5.95x2.95 | 2.9@5MHz |
    | 31材料 | 5.70/5.95x2.95 | 6.5@10MHz |
    | 31材料 | 5.70/5.95x2.95 | 9.8@25MHz |
    | 31材料 | 5.70/5.95x2.95 | 16.5@100MHz |
    | 44材料 | 5.70/5.95x2.95 | 6.1@10MHz |
    | 44材料 | 5.70/5.95x2.95 | 9.7@25MHz |
    | 44材料 | 5.70/5.95x2.95 | 17@100MHz |
    | 52材料 | 5.70/5.95x2.95 | 11.5@50MHz |
    | 52材料 | 5.70/5.95x2.95 | 19@100MHz |
    | 52材料 | 5.70/5.95x2.95 | 35@250MHz |
    | 61材料 | 5.70/5.95x2.95 | 16@100MHz |
    | 61材料 | 5.70/5.95x2.95 | 28@250MHz |
    | 61材料 | 5.70/5.95x2.95 | 50@500MHz |

    产品特点和优势


    共模扼流圈的核心优势在于其高效的电磁干扰抑制能力,能够在广泛的频率范围内提供高阻抗。它们还具有低辐射噪声水平、优异的信号完整性和适应多种应用的能力。客户可以根据特定需求调整扼流圈的匝数来匹配不同的应用场景,例如电信、汽车和电力电子行业中的电磁干扰抑制。

    应用案例和使用建议


    这些磁芯通常被用于抑制大电流线路中的噪声,保护信号免受波形失真的影响。例如,在电信系统中,可以用来减少信号干扰;在工业环境中,能有效提高设备运行的稳定性。实际使用时,用户需根据具体的电流强度和预期的频率范围选择合适的型号和匝数。此外,适当增加屏蔽层也能进一步提升其电磁兼容性。

    兼容性和支持


    该产品系列提供了多种增值服务选项,如定制绕线、涂层、气隙处理以及定制磁芯等,适用于压制成型或机加工处理。Fair-Rite公司提供全方位的技术支持,确保客户能够顺利应用并充分发挥其效能。

    常见问题与解决方案


    1. 问题:如何确定合适的磁芯尺寸?
    - 解决方案:根据应用的具体电流大小和频率范围来选择相应的型号和匝数。详细的选型指南可参阅产品手册或咨询技术支持团队。
    2. 问题:磁芯在安装过程中需要注意什么?
    - 解决方案:确保良好的机械固定和电气连接,避免不必要的振动和物理损伤。如有必要,添加适当的绝缘层以防止短路。
    3. 问题:如何测量磁芯的单匝阻抗?
    - 解决方案:使用专门的测试仪器(如E4991A/TFA 16092A或E4990A/TFA 16047E)进行测量。确保遵循正确的操作步骤以获得准确的结果。

    总结和推荐


    总体而言,Fair-Rite公司的共模扼流圈磁芯凭借其高效的设计、广泛的频率适用性和灵活的应用可能性,在市场上具有较强的竞争力。它能够有效解决电磁干扰问题,特别适合那些对信号完整性要求较高的应用场合。强烈推荐给需要高性能电磁兼容解决方案的工程师和技术人员。

2661800102参数

参数
容差 -
磁体体积 26.38mm3
有效磁导率 -
有效面积(Ae) 2.06mm2
磁路长度 13mm
直径 -
初始磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路截面积 -
磁芯材料 Toroid
长*宽*高 1.4mm(高度)
包装方式 袋装

2661800102厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2661800102数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 2661800102 2661800102数据手册

2661800102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.2745 ¥ 19.1055
50+ $ 1.1817 ¥ 9.9266
250+ $ 1.1197 ¥ 9.4059
500+ $ 1.0578 ¥ 8.8859
1500+ $ 1.0163 ¥ 8.537
3000+ $ 0.9748 ¥ 8.1881
15000+ $ 0.9332 ¥ 7.8391
30000+ $ 0.9097 ¥ 7.6414
库存: 2880
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 95.52
直接购买
