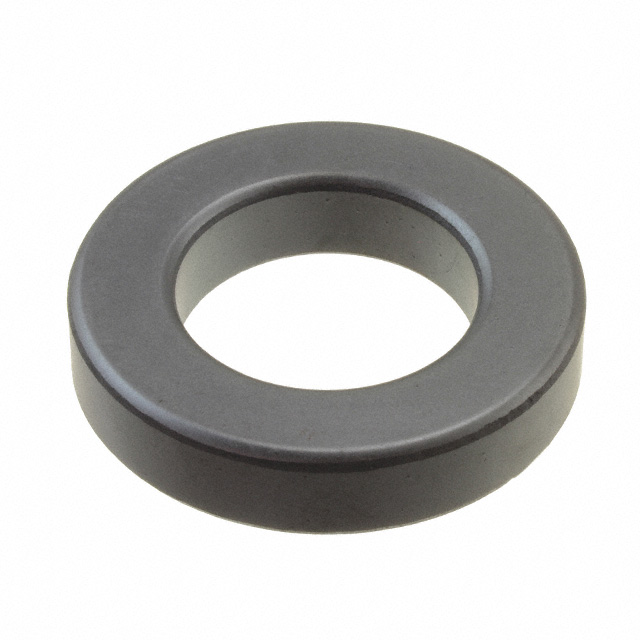

5961002701

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: ±25% 7cm3 89mm 125µi 79mm2 Toroid 35.55mm*35.55mm*12.7mm
供应商型号: 3282208
供应商: 海外现货
标准整包数: 1
FAIR-RITE 磁芯 5961002701

5961002701概述


    产品简介


    本产品为5961002701型环形磁芯(Toroid),属于电子元件中的磁性材料类别。这类产品广泛应用于电源输入滤波器、接地故障断路器、共模滤波器以及脉冲和宽带变压器等领域。环形设计能够最大程度地发挥铁氧体材料的固有性质,从而实现高效的电感作用。

    技术参数


    - 型号编号:5961002701
    - 产品类型:环形磁芯(Toroid)
    - 重量:33克
    - 尺寸:
    - A:35.55mm ±0.75mm
    - B:23mm ±0.55mm
    - C:12.7mm ±0.50mm
    - 有效路径长度 (le):8.9cm
    - 有效截面积 (Ae):0.78cm²
    - 核心常数 (Σl/A):11.4 cm⁻¹
    - 体积 (Ve):7cm³
    - 电感系数 (AL):140nH ±25%

    产品特点和优势


    1. 高效率:环形设计能最大程度利用铁氧体材料的特性,提高整体电路效率。
    2. 耐久性:所有环形磁芯均经过打磨处理,去除尖锐边缘,提高使用安全性。
    3. 多种涂层选项:可选择Parylene C涂层或热固塑料涂层,增加产品的环境适应能力,且符合RoHS标准。
    4. 宽泛的应用范围:适用于多种高频应用,如电源输入滤波器和共模滤波器等。
    5. 稳定的电气性能:在10kHz下测试的电感值稳定可靠。

    应用案例和使用建议


    环形磁芯广泛应用于电源系统中,例如开关电源、直流电源和逆变器等。这些应用场合对电感器的电气性能和可靠性要求较高,因此环形磁芯可以确保系统的稳定运行。对于使用过程中可能出现的高温环境,建议选择Parylene C涂层以增强抗腐蚀能力和延长使用寿命。另外,在某些特定应用场合,可以根据需求调整C维度以满足具体要求。

    兼容性和支持


    - 兼容性:环形磁芯可与其他电子元件如电源模块、变压器配合使用。
    - 支持服务:供应商提供详细的客户支持和售后服务,包括技术咨询和故障排除等服务。对于任何未列在目录中的定制需求,可联系客服部门询价和获取供应情况。

    常见问题与解决方案


    - 问题:磁芯在使用过程中出现温度过高。
    - 解决方案:建议选用Parylene C涂层,该涂层具有较好的散热性能和抗高温能力。

    - 问题:产品不符合预期的电感量。
    - 解决方案:确认所使用的频率范围,确保在10kHz范围内进行测试,以获得准确的电感量值。

    总结和推荐


    5961002701型环形磁芯凭借其高效、耐久、适用性强等特点,成为广泛应用的理想选择。无论是电源输入滤波还是共模滤波,该产品都能提供出色的性能。对于需要高可靠性电子元件的应用场合,强烈推荐使用此款环形磁芯。

5961002701参数

参数
直径 -
容差 ±25%
初始磁导率 125µi
磁芯材料 Toroid
有效面积(Ae) 79mm2
磁路长度 89mm
电感系数(AI) -
有效磁导率 -
磁体体积 7cm3
磁心因数(ΣI/A) -
磁路截面积 -
长*宽*高 35.55mm*35.55mm*12.7mm
零件状态 在售
包装方式 散装

5961002701厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

5961002701数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 5961002701 5961002701数据手册

5961002701封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.2768
10+ ¥ 17.4692
100+ ¥ 17.1573
500+ ¥ 16.8453
1000+ ¥ 16.8453
2000+ ¥ 16.8453
4000+ ¥ 16.8453
库存: 390
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.27
直接购买
加入购物车
