2675540202

产品分类: 磁芯
厂牌: FAIR-RITE

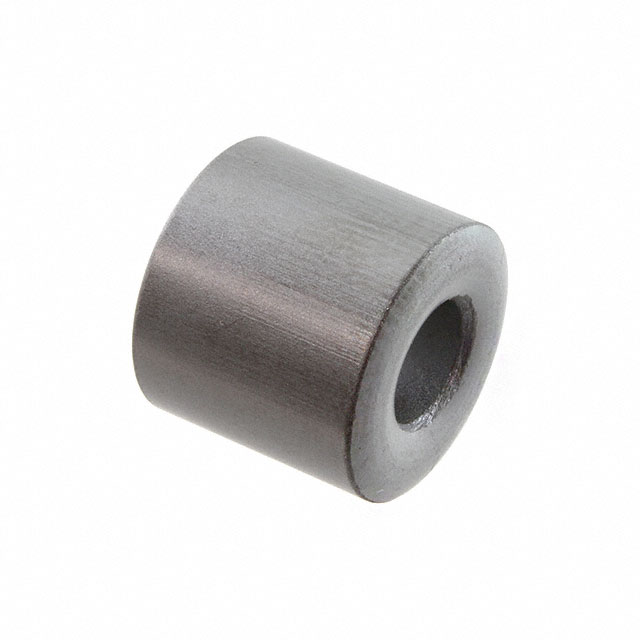

产品描述: Fair-Rite 铁氧体磁珠 圆形缆芯 6.35mm内径 14.3mm外径 14.3mm直径
供应商型号: 2451721
供应商: 海外现货
标准整包数: 1
FAIR-RITE 磁芯 2675540202

2675540202概述


    产品简介


    Round Cable EMI Suppression Cores (2675540202)
    Round Cable EMI Suppression Cores 是一种用于抑制电磁干扰(EMI)的电子元器件。这类产品主要用于电缆屏蔽,以减少或消除电缆传输过程中产生的电磁干扰。它们广泛应用于消费电子、工业控制、通信设备等多个领域。Round Cable EMI Suppression Cores 采用高级材料制成,具有高阻抗特性,能够有效地吸收和衰减有害电磁信号,确保系统稳定运行。

    技术参数


    - 型号: 2675540202
    - 重量: 8.3克
    - 规格尺寸:
    - A:14.3±0.45mm(0.563英寸)
    - B:6.35±0.25mm(0.25英寸)
    - C:13.45±0.35mm(0.53英寸)
    - 单匝阻抗测试频率及对应阻抗值:
    - 200 kHz: 16 Ω
    - 500 kHz: 39 Ω
    - 1 MHz: 58 Ω
    - 2 MHz: 67 Ω
    - 5 MHz: 52 Ω
    - 直流偏置场:
    - 在1安培直流电流下,1匝时计算的直流偏置场为0.43 Oe(奥斯特)。

    产品特点和优势


    Round Cable EMI Suppression Cores 的主要特点包括:
    - 高效抑制能力: 能够有效吸收和衰减高频噪声,保证信号传输质量。
    - 适用范围广: 可应用于多种类型的电缆,无论是电源线还是信号线都能提供良好的保护。
    - 优异的机械强度: 经过打磨处理,边缘光滑,适合在各种环境中长期使用。
    - 灵活性强: 长度可根据特定应用需求进行调整,便于安装和集成。

    应用案例和使用建议


    应用案例: Round Cable EMI Suppression Cores 可用于电源线、USB 数据线以及其他需要减少 EMI 干扰的场合。例如,在一个工业控制系统中,将这些核心安装在电缆上可以显著降低电磁干扰,提高系统的可靠性和稳定性。
    使用建议:
    - 选择合适的型号: 根据具体的应用频率和所需抑制水平选择不同型号的 EMI Suppression Core。
    - 正确安装: 确保电缆在安装时没有过度弯曲,以免影响其性能。
    - 定期检查: 建议定期检查电缆的安装情况和性能,确保长期稳定运行。

    兼容性和支持


    Round Cable EMI Suppression Cores 与其他电子元器件和设备具有良好的兼容性。如果需要针对特殊应用定制长度或其他规格的产品,可以直接联系 Fair-Rite 的客户服务团队进行咨询和订购。此外,Fair-Rite 提供详尽的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - Q: 如何确定需要哪种型号的 EMI Suppression Core?
    - A: 首先根据应用的具体频率要求选择合适的型号。建议参考制造商提供的技术参数和阻抗曲线来做出选择。

    - Q: 安装后如何判断其有效性?
    - A: 可以通过频谱分析仪检测电缆的频谱图,对比安装前后频谱图的变化,确认 EMI Suppression Core 是否发挥了预期效果。

    总结和推荐


    综上所述,Round Cable EMI Suppression Cores 在电磁干扰抑制方面表现出色,具有高效、稳定和灵活的特点。无论是消费电子产品还是工业控制系统,都可以为其提供可靠的 EMI 保护。因此,我强烈推荐此产品给所有需要提高系统抗干扰能力的用户。

2675540202参数

参数
电感系数(AI) -
磁心因数(ΣI/A) -
磁体体积 -
初始磁导率 -
直径 14.3mm
磁路截面积 -
磁路长度 -
有效磁导率 -
磁芯材料 -
有效面积(Ae) -
容差 -
长*宽*高 14.3mm*6.35mm*14.3mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

2675540202厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2675540202数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 2675540202 2675540202数据手册

2675540202封装设计

查看详情并下载
Symbol
Footprint
3D Model
