2843010302

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: 43 自由悬挂 9.5mm*9.5mm*9.5mm
供应商型号: 2948797
供应商: 海外现货
标准整包数: 1
FAIR-RITE 磁芯 2843010302

2843010302概述


    产品简介

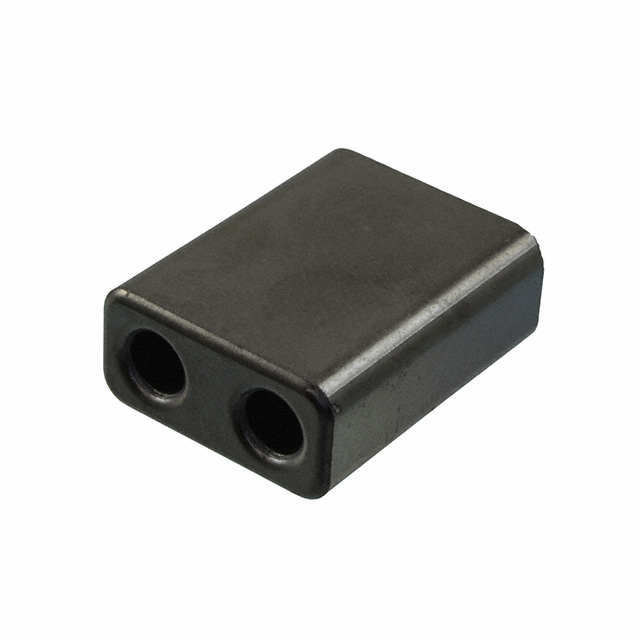

    Multi-Aperture Core(多孔磁芯)是一种适用于多种电磁抑制和转换应用的电子元件。型号为2843010302的产品属于“Product Class 43”,采用“Material Grade 43”,并经过了“Burnished”处理。这类磁芯广泛应用于抑制电路、平衡-不平衡变换器以及宽带变压器。此外,它们还用于安全气囊设计,以防止意外激活。Fair-Rite公司还提供了适合原型评估的多孔磁芯套件(型号0199000036)。对于这里未列出的要求,客户可联系公司的客户服务组查询供货情况和价格。

    技术参数


    - 型号: 2843010302
    - 重量: 18克
    - 典型阻抗(Ω):
    - 25 MHz时: 295Ω
    - 100 MHz及以上: 400Ω
    - 材料: 73 和 43材料控制阻抗;NiZn材料控制阻抗和AL值;高频率67材料控制AL值
    - 测试设备:
    - 4193A矢量阻抗分析仪
    - 4291A阻抗分析仪
    - 测量条件: 使用单匝线圈对准两个孔,使用最短的实用线长进行测量
    - 尺寸(单位:毫米,公差):
    - A: 19.45 ±0.40, 0.766英寸
    - B: 25.4 ±0.70, 1英寸
    - C: 9.5 ±0.25, 0.374英寸
    - E: 9.9 ±0.25, 0.39英寸
    - H: 4.75 ±0.20, 0.187英寸

    产品特点和优势


    - 适用广泛: 多孔磁芯在多种应用场景中表现出色,包括抑制电路、平衡-不平衡变换器以及宽带变压器,甚至在安全气囊设计中也有应用。
    - 高可靠性: 烧光处理确保了磁芯的稳定性和可靠性。
    - 定制服务: 客户可以联系公司查询其他需求的供货情况和价格。
    - 高性能: 高频材料(67)能够满足高频率下的性能要求。

    应用案例和使用建议


    - 抑制电路: 在高频电路中,如电源抑制电路中,多孔磁芯可以有效地提高系统的抗干扰能力。
    - 安全气囊设计: 在安全气囊设计中,磁芯的作用是防止传感器的误触发。
    - 平衡-不平衡变换器: 在需要高带宽的通信系统中,多孔磁芯可以帮助实现信号的良好转换。
    使用建议:
    - 选择合适的材料(73/43/NiZn/67),根据具体的应用需求确定所需频率范围。
    - 确保磁芯安装在最短的走线上,以避免不必要的寄生电感和电容影响。
    - 在安全气囊系统中,定期检查和校准磁芯,确保其正常工作。

    兼容性和支持


    - 兼容性: 多孔磁芯在多个应用中表现良好,特别是在需要高性能和可靠性的场合。
    - 支持: Fair-Rite公司提供全面的技术支持和售后服务,包括产品咨询、调试和技术培训。

    常见问题与解决方案


    - 问题: 如何选择合适的材料?
    - 解答: 依据具体的应用频率范围和性能要求,选择对应的材料(73/43/NiZn/67)。
    - 问题: 如何确保磁芯安装正确?
    - 解答: 使用最短的导线,确保导线长度不影响磁芯性能。
    - 问题: 是否有保修政策?
    - 解答: 具体保修政策请参考Fair-Rite公司的官方网站或联系客服获取详细信息。

    总结和推荐


    综上所述,2843010302型多孔磁芯具有广泛的应用场景和优良的性能,在高频电路和安全气囊设计等领域有着显著的优势。其独特的烧光处理确保了产品的高可靠性。如果您的应用涉及高频抑制和转换,我们强烈推荐您选用此款多孔磁芯。

2843010302参数

参数
磁心因数(ΣI/A) -
初始磁导率 -
直径 -
磁路截面积 -
磁芯材料 43
有效面积(Ae) -
电感系数(AI) -
磁体体积 -
磁路长度 -
容差 -
有效磁导率 -
长*宽*高 9.5mm*9.5mm*9.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

2843010302厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2843010302数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 2843010302 2843010302数据手册
