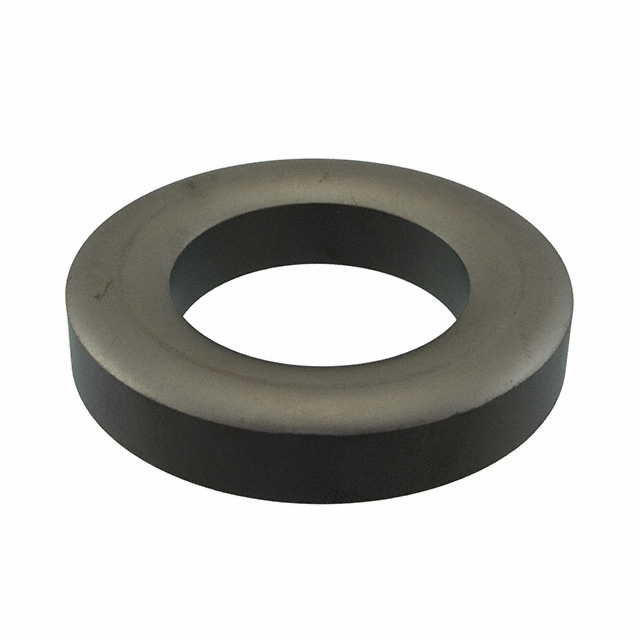

5977011101

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: 73.65mm 77 自由悬挂 73.65mm*73.65mm*12.7mm
供应商型号: 4154610
供应商: 海外现货
标准整包数: 1
FAIR-RITE 磁芯 5977011101

5977011101概述


    产品简介


    基本介绍
    Fair-Rite Products Corp. 的型号为5977011101的产品是一种77材料的磁环(Toroid)。这种磁环属于闭合磁路类电子元器件,主要应用于功率输入滤波器、接地故障断路器、共模滤波器及脉冲和宽带变压器等场景中。其独特的磁性材料特性使其在闭合磁路的应用中表现出色。
    主要功能
    该磁环主要用于构建高效的闭合磁路系统。通过将磁性材料以环形结构进行排列,能够充分发挥其固有的磁性特性。这类磁环可以用于多种应用场景,例如电源输入滤波器、接地故障断路器、共模滤波器等。
    应用领域
    该产品广泛应用于电源管理、信号处理和干扰抑制等领域。具体来说,它可以用于设计各种电磁干扰抑制电路、开关电源和线性电源电路,以及其他需要高效磁性元件的应用场合。

    技术参数


    尺寸规格
    - A (外径):73.65 mm ±1.50 mm (2.900 in)
    - B (内径):38.85 mm ±0.75 mm (1.530 in)
    - C (高度):12.70 mm ±0.40 mm (0.500 in)
    材料特性
    - 磁导率范围:μi = 2000 和 μi = 2300
    - 阻抗(典型值):见连接器板
    - 线圈常数(l/A):7.80 cm⁻¹
    - 有效截面积(Ae):2.15000 cm²
    - 有效路径长度(l):16.70 cm
    - 有效体积(Ve):35.90000 cm³
    电气特性
    - AL值(电感系数):3500 nH ±25%
    - 最小击穿电压:1000 Vrms
    工作环境
    该磁环可以在广泛的频率范围内使用,适用于中等磁导率的应用场合。根据材料不同,其适用频率范围有所不同,具体规格可参考材料特性说明。

    产品特点和优势


    独特功能
    - 环形结构设计最大限度地利用了铁氧体材料的磁性特性。
    - 外径小于或等于9.5毫米的磁环可选配Parylene C涂层,提供额外保护。
    - 大于9.5毫米的磁环可选配耐热固化塑料涂层,进一步提高机械强度和电气性能。
    - 高磁导率材料确保出色的电磁干扰抑制效果。
    市场竞争力
    相比其他同类产品,这款磁环具有更高的磁导率,能够更有效地抑制电磁干扰,同时其环形结构提供了更大的有效截面积和路径长度,使得阻抗匹配更为精确。此外,灵活的表面涂层选项使其在多种应用环境中具备良好的适应性。

    应用案例和使用建议


    实际使用场景
    - 电源输入滤波器:此磁环用于电源输入端,能够有效地滤除电源线上的高频噪声和干扰。
    - 接地故障断路器:在电力系统中,该磁环可以用于检测接地故障,确保系统的安全运行。
    - 共模滤波器:在信号传输过程中,此磁环能够有效抑制共模噪声,提升信号的纯净度。
    使用建议
    - 环境温度:在选择使用该磁环时,应考虑其工作温度范围,避免超出其最大额定温度。
    - 涂层选择:对于某些特定应用环境,可以选择合适的表面涂层来提高磁环的耐久性和防护能力。
    - 匝数选择:根据实际应用需求,合理选择线圈匝数,以达到最优的阻抗匹配效果。

    兼容性和支持


    兼容性
    该磁环与常见的电子元器件和设备具有良好的兼容性。它适用于各种标准连接器和布线系统,并且可以通过定制化的线圈设计来满足特定应用需求。
    厂商支持
    Fair-Rite公司为用户提供全面的技术支持和售后服务。如果需要定制化解决方案或者技术支持,可以联系Fair-Rite公司的客户服务中心。

    常见问题与解决方案


    常见问题
    - 如何确定正确的匝数?
    - 如何判断是否需要表面涂层?
    - 磁环出现过热现象怎么办?
    解决方案
    - 匝数选择:通过测试不同匝数下的阻抗值,选择最符合设计要求的匝数。
    - 表面涂层:根据使用环境选择合适的表面涂层,例如对于湿度较高的环境可以选择Parylene C涂层。
    - 过热问题:检查是否超出了磁环的工作温度范围,并调整电路设计以减少发热量。

    总结和推荐


    综合评估
    该款磁环在闭合磁路应用中表现出色,不仅具备高磁导率和良好的电气特性,还具有多种表面涂层选项,可以适应不同的工作环境。其环形结构设计使得其能够最大程度地发挥材料的磁性特性,是电源管理和电磁干扰抑制的理想选择。
    推荐使用
    综上所述,该磁环在电源管理、信号处理和电磁干扰抑制等领域中具备显著优势。其高性能和多样化的选择使得它成为设计工程师的重要工具。因此,强烈推荐使用此款磁环。

5977011101参数

参数
有效面积(Ae) -
磁路截面积 -
容差 -
磁芯材料 77
磁路长度 -
磁心因数(ΣI/A) -
初始磁导率 -
磁体体积 -
有效磁导率 -
电感系数(AI) -
直径 73.65mm
长*宽*高 73.65mm*73.65mm*12.7mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装
