首页  >  产品百科  >  2512065007Y0

2512065007Y0

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 800mA 50Ω@100MHz 150mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: 1934-2512065007Y0TR-ND
供应商: Digi-Key
标准整包数: 3000

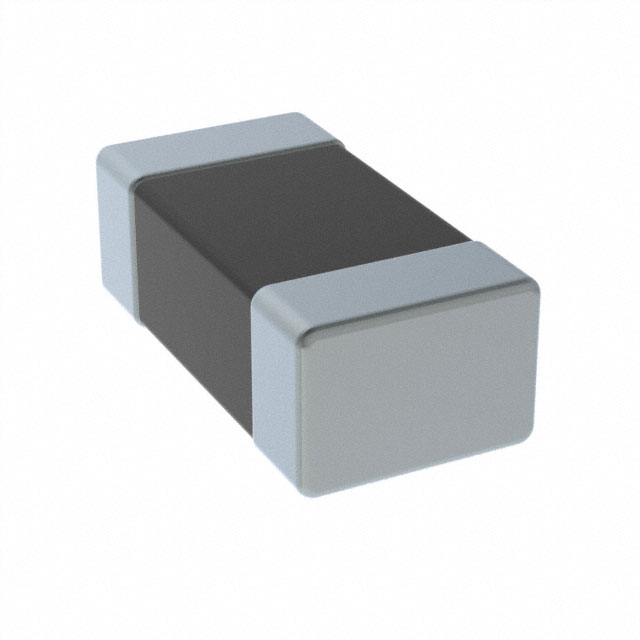

FAIR-RITE 磁珠 2512065007Y0

2512065007Y0概述

    Fair-Rite 2512065007Y0 多层芯片磁珠技术手册

    1. 产品简介


    多层芯片磁珠(Multi-layer Chip Bead)是Fair-Rite产品系列中的一个组件,主要用于抑制传导EMI信号。它是一种板级组件,广泛应用于各种设备中,如手机、电脑、笔记本、寻呼机等。由于其小型封装尺寸,可以方便地进行自动化放置,从而实现电路板的高密度封装。这些磁珠提供标准、高信号速度和GHz信号速度等不同版本,以满足不同的设计需求。

    2. 技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 1206(3216) |
    | 重量 | 0.030 g |
    | 阻抗值 (50 MHz) | 38 Ω |
    | 阻抗值 (100 MHz+) | 50 ±25% Ω |
    | 阻抗值 (500 MHz) | 68 Ω |
    | 最大直流电阻 (DCR) | 0.15 Ω |
    | 最大电流 | 800 mA |
    | 储存及工作温度范围 | -55°C 至 125°C |

    3. 产品特点和优势


    - 高阻抗特性:在多种频率下提供出色的阻抗特性,有效抑制EMI信号。
    - 小封装尺寸:小型化设计,便于自动化生产和高密度电路板布局。
    - 可靠性高:100%测试阻抗和直流电阻,确保产品质量稳定。
    - 兼容性强:可以采用回流焊和波峰焊接技术,适用于多种焊接工艺。
    - 广泛适用:适用于多种高频信号速度应用,包括标准、高信号速度和GHz信号速度。

    4. 应用案例和使用建议


    这些多层芯片磁珠常用于移动设备、计算机和各类电子设备中,以抑制EMI干扰。对于用户来说,合理选择磁珠型号非常重要。例如,在高频率应用中,应选择具有更高信号速度的产品。此外,建议用户根据电路板的实际布局和要求来选择合适的磁珠型号。

    5. 兼容性和支持


    多层芯片磁珠与多种焊接技术兼容,适合大多数自动化生产线。Fair-Rite公司提供了广泛的配件和支持服务,包括《磁珠选型指南》和《芯片磁珠试用套件》,方便用户进行原型开发和评估。

    6. 常见问题与解决方案


    - 问题一:如何测量磁珠的阻抗?
    - 解决方案:使用HP 4291A和HP 16192A进行阻抗测量,确保准确性。
    - 问题二:磁珠的存储温度范围是多少?
    - 解决方案:推荐存储温度范围为-55°C至125°C,确保长期稳定性。
    - 问题三:是否可以使用其他焊接技术?
    - 解决方案:可以使用回流焊和波峰焊接技术,具体取决于用户的生产流程。

    7. 总结和推荐


    Fair-Rite 2512065007Y0多层芯片磁珠是一款高效且可靠的抑制EMI信号的组件。其优良的阻抗特性和广泛的应用范围使其成为市场上非常受欢迎的选择。特别是对于需要高频率和高可靠性的应用场合,这款产品表现出色。因此,强烈推荐使用Fair-Rite 2512065007Y0多层芯片磁珠作为抑制EMI信号的首选组件。

2512065007Y0参数

参数
阻抗@频率 50Ω@100MHz
直流电阻(DCR) 150mΩ
额定电流 800mA
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2512065007Y0厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2512065007Y0数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁珠 FAIR-RITE 2512065007Y0 2512065007Y0数据手册

2512065007Y0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0175 ¥ 0.1465
6000+ $ 0.0153 ¥ 0.1277
9000+ $ 0.0143 ¥ 0.1199
库存: 9000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 439.5
直接购买
加入购物车
