首页  >  产品百科  >  9277012002

9277012002

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: 13.2cm3 135mm 2000µi 98mm2 U 138mm-1 41.15mm*11.68mm*25.4mm
供应商型号: N-9277012002
供应商: 云汉优选
标准整包数: 36
FAIR-RITE 磁芯 9277012002

9277012002概述


    产品简介

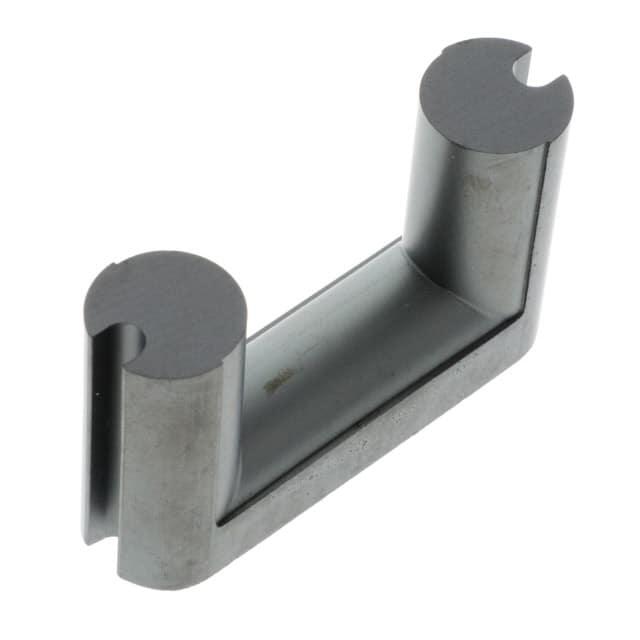

    U Core(型号:9277012002)是Fair-Rite公司生产的一种经济高效的磁芯,适用于多种电源应用。这种U形磁芯具有几乎均匀的横截面积,特别适合在功率铁氧体材料中使用。它们通常用于输出扼流圈、输入滤波器以及开关模式电源和高频荧光灯镇流器中的变压器。U Core设计紧凑,便于安装,可以显著提高电力传输效率,降低损耗。

    技术参数


    - 产品型号:9277012002
    - AL值:最小1255 nH(在1 kHz,< 10 高斯条件下测量)
    - 有效横截面积:0.98 cm²
    - 有效路径长度:13.5 cm
    - 有效核心体积:13.2 cm³
    - 磁路常数:13.8 cm⁻¹
    - 重量:66 克(每对或每套)

    产品特点和优势


    U Core的主要优势在于其独特的均匀横截面积设计,这使得它在多种应用中表现优异。它的AL值表明了其在不同频率下的电感稳定性,非常适合用于高频电路和开关模式电源。此外,U Core还具备高可靠性和低损耗的特点,使其成为各种电源系统中的理想选择。相比于其他类型的磁芯,U Core在相同尺寸下能够提供更高的电感值,从而提高了电力转换效率。

    应用案例和使用建议


    U Core常用于输出扼流圈、输入滤波器以及高频荧光灯镇流器中的变压器。例如,在一个典型的开关模式电源应用中,U Core可以用作主要的磁芯材料,以确保电力传输的稳定性和高效性。为了优化使用效果,建议在组装过程中注意磁芯的正确位置和固定方式,以减少振动和电磁干扰。此外,确保电源系统的设计符合U Core的最佳工作条件,避免过载运行。

    兼容性和支持


    U Core型号9277012002可与配套的I Core(型号9377024002)配合使用。这两款磁芯在相同的尺寸和电气特性下可以互换使用,为用户提供更多的选择。Fair-Rite公司提供了全面的技术支持和客户服务,如果客户需要定制化的U Core产品或有任何技术问题,可以随时联系其客服团队获取帮助。

    常见问题与解决方案


    - Q: 在哪些情况下,U Core的AL值会受到影响?
    - A: AL值主要受频率、磁通密度和温度的影响。在频率超过1 kHz或磁通密度超过10高斯时,AL值可能会发生变化。建议在设计电源系统时考虑这些因素。

    - Q: 如何确保U Core在高压环境下正常工作?
    - A: 为确保U Core在高压环境下正常工作,应选择适当的工作电压范围,并遵循制造商的建议。此外,定期检查磁芯是否有任何物理损坏或异常发热,及时更换损坏部件。

    总结和推荐


    总体来说,U Core 9277012002是一款高性能、多功能的磁芯产品,适合多种电力应用。它的均匀横截面积设计和高电感稳定性使它在各种电源系统中表现出色。如果你正在寻找一种可靠的磁芯解决方案来提升电力转换效率,U Core无疑是值得推荐的选择。建议在采购前仔细阅读产品手册并咨询专业技术人员,以确保最佳的应用效果。

9277012002参数

参数
磁路长度 135mm
初始磁导率 2000µi
有效磁导率 -
磁路截面积 -
磁心因数(ΣI/A) 138mm-1
磁体体积 13.2cm3
直径 -
容差 -
磁芯材料 U
电感系数(AI) -
有效面积(Ae) 98mm2
长*宽*高 41.15mm*11.68mm*25.4mm
零件状态 在售
包装方式 散装

9277012002厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

9277012002数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 9277012002 9277012002数据手册
