0461167281

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 扣式磁环 10.15mm孔径
供应商型号: 2113049
供应商: 海外现货
标准整包数: 1

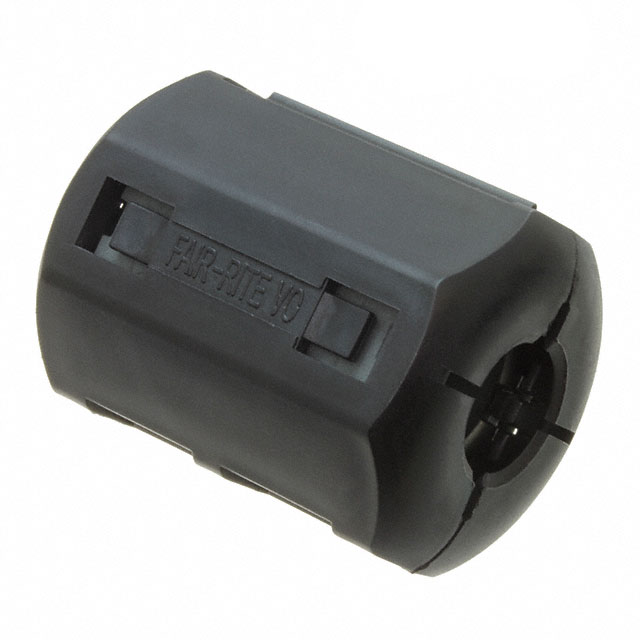

FAIR-RITE 磁芯 0461167281

0461167281概述


    产品简介


    产品名称: 61圆电缆组装件
    产品类型: 抑制组件
    主要功能: 主要用于抑制差分或共模传导的EMI(电磁干扰),从1MHz到GHz区域。
    应用领域: 广泛应用于各类电缆组件中,尤其适合于需要减少或消除高频干扰的应用场合。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 200-1000 MHz |
    | 材料 | 61材料 |
    | 组件类型 | 圆电缆组装件 |
    | 尺寸(直径) | 2.5 mm 至 25.4 mm |
    | 重量 | 33.000 g |
    | 封装材质 | 聚丙烯,符合RoHS标准 |
    | 燃烧等级 | UL94 V-0 |
    | 典型阻抗(100 MHz) | 175 Ω |
    | 最小保证阻抗(250 MHz+) | 220 Ω |
    | 最小保证阻抗(500 MHz+) | 300 Ω |
    | 最小保证阻抗(1000 MHz) | 320 Ω |

    产品特点和优势


    独特功能:
    - 可以轻松容纳直径从2.5 mm至25.4 mm的圆形电缆或线束。
    - 提供四种不同类型的铁氧体材料,适用于不同的抑制需求。
    - 聚丙烯外壳符合RoHS标准,并具有UL94 V-0的阻燃等级,安全性高。
    市场竞争力:
    - 在广泛的频率范围内表现出色,尤其适用于200-1000 MHz。
    - 通过阻抗测试,确保在不同频率下的稳定表现。
    - 尺寸和重量适中,便于安装和使用。

    应用案例和使用建议


    应用场景:
    - 电子设备中的电源线和信号线的EMI抑制。
    - 汽车电子系统中的线缆保护。
    - 工业自动化设备中的电缆保护。
    使用建议:
    - 在高频应用中,选择合适的频率范围以获得最佳抑制效果。
    - 安装时注意避免过度弯曲或挤压,以免影响阻抗性能。
    - 定期检查连接处,确保良好的接触,避免接触不良导致的性能下降。

    兼容性和支持


    - 兼容性: 该产品与各种标准尺寸的圆形电缆兼容,可以轻松安装在多种类型的电缆上。
    - 支持和维护: 公司提供详细的安装指南和技术支持服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆插入困难 | 确保电缆直径在产品支持范围内,适当润滑插入端。 |
    | 阻抗不达标 | 检查安装位置是否有过度弯曲或挤压,重新安装。 |
    | 连接点接触不良 | 重新焊接连接点,确保良好的电气接触。 |

    总结和推荐


    综合评估:
    - 该产品在EMI抑制方面表现出色,特别是在高频应用中。
    - 设计合理,易于安装和使用,符合严格的环保标准。
    - 提供详细的安装指南和支持服务,用户友好度高。
    推荐:
    - 强烈推荐在需要高频EMI抑制的应用中使用此产品。它能够显著提高系统的可靠性和稳定性。

0461167281参数

参数
磁芯材料 61
有效面积(Ae) -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路截面积 -
容差 -
磁路长度 -
磁体体积 -
初始磁导率 -
有效磁导率 -
直径 10.15mm
长*宽*高 39.37mm*23.7mm*11.68mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

0461167281厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

0461167281数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 0461167281 0461167281数据手册

0461167281封装设计

查看详情并下载
Symbol
Footprint
3D Model
