2508055007Y0

产品分类: 磁珠
厂牌: FAIR-RITE
产品描述: 300mA 150mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: UA-2508055007Y0
供应商: 海外现货
标准整包数: 4000

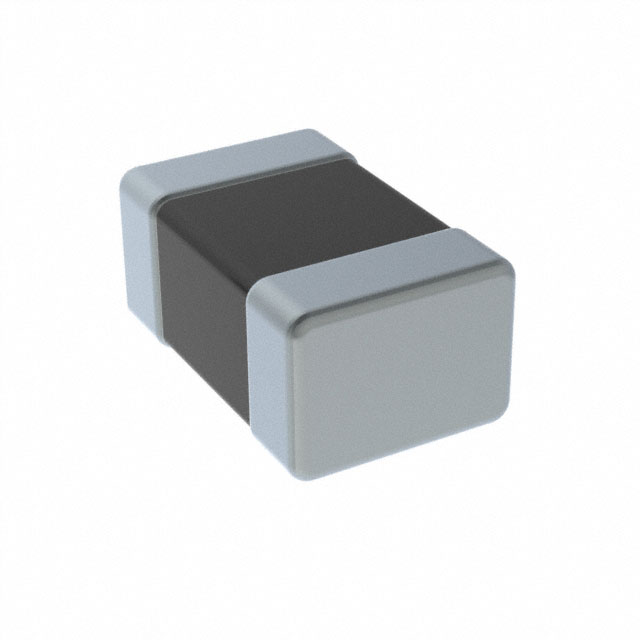

FAIR-RITE 磁珠 2508055007Y0

2508055007Y0概述

    Chip Beads (2508055007Y0) 技术手册

    产品简介


    Chip Beads (2508055007Y0) 是一种多层片式磁珠,由 Fair-Rite 生产,主要用于抑制传导EMI信号。这类芯片适用于多种设备,如手机、电脑、笔记本电脑、寻呼机等。由于其小封装尺寸,适合自动化安装,并能够实现电路板的密集包装。

    技术参数


    - 型号: 2508055007Y0
    - 包装规格:
    - 标准:7" 盘装 4000 个 / 13" 盘装 10000 个
    - 也可根据需求提供散装包装
    - 尺寸:
    - 长(A): 0.9 ± 0.20 mm (0.035")
    - 宽(B): 1.25 ± 0.20 mm (0.049")
    - 高(C): 2 ± 0.20 mm (0.079")
    - 厚(D): 0.5 ± 0.30 mm (0.02")
    - 重量: 0.01 g
    - 封装: 0805 (2012)
    - 典型阻抗 (Ω):
    - 50 MHz: 36 Ω
    - 100 MHz (+25%): 50 Ω
    - 500 MHz: 73 Ω
    - 1000 MHz: 不适用
    - 最大直流电阻 (DCR): 0.15 Ω
    - 最大电流: 300 mA

    产品特点和优势


    1. 高效抑制EMI信号: Chip Beads 可有效抑制传导EMI信号,保证设备的电磁兼容性。
    2. 适应广泛频率范围: 从50 MHz到1000 MHz范围内,提供不同频率下的高效阻抗。
    3. 紧凑封装: 小巧的0805封装适合自动化生产和高密度电路板设计。
    4. 可靠性高: 产品经过100%测试,确保质量和一致性。

    应用案例和使用建议


    Chip Beads 广泛应用于各种便携式电子设备,如手机、笔记本电脑和寻呼机。建议在电路设计时将磁珠放置于电源线或信号线附近,以最大限度减少干扰。此外,对于高频应用(例如500 MHz以上),可以考虑使用更高阻抗的磁珠以获得更好的抑制效果。

    兼容性和支持


    Chip Beads 与常见的自动化生产和检测设备兼容。Fair-Rite 提供技术支持和售后服务,确保用户在使用过程中得到及时帮助。同时,所有产品均按IPC-7351标准进行测试和验证,符合行业标准。

    常见问题与解决方案


    1. Q: 磁珠为什么发热?
    - A: 正常现象,但需确保不超过最大电流(300 mA),并采用散热措施。
    2. Q: 测量结果不稳定?
    - A: 检查测试环境是否符合要求,或者更换更稳定的测试仪器。
    3. Q: 使用后出现故障?
    - A: 检查电路连接是否正确,是否有过载或短路情况,必要时联系技术支持。

    总结和推荐


    综上所述,Chip Beads (2508055007Y0) 是一款高性能的多层片式磁珠,具有高效抑制EMI信号、适应性强、可靠性和性价比高等优点。尤其适合需要高度电磁兼容性的设备应用。强烈推荐使用此款产品,特别是在需要严格控制电磁干扰的应用场景中。

2508055007Y0参数

参数
直流电阻(DCR) 150mΩ
额定电流 300mA
阻抗@频率 -
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2508055007Y0厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

2508055007Y0数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁珠 FAIR-RITE 2508055007Y0 2508055007Y0数据手册

2508055007Y0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0345 ¥ 0.292
8000+ $ 0.0335 ¥ 0.2835
12000+ $ 0.0229 ¥ 0.1936
100000+ $ 0.0173 ¥ 0.146
252000+ $ 0.0158 ¥ 0.1333
库存: 44000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1168
