首页  >  产品百科  >  5943001101

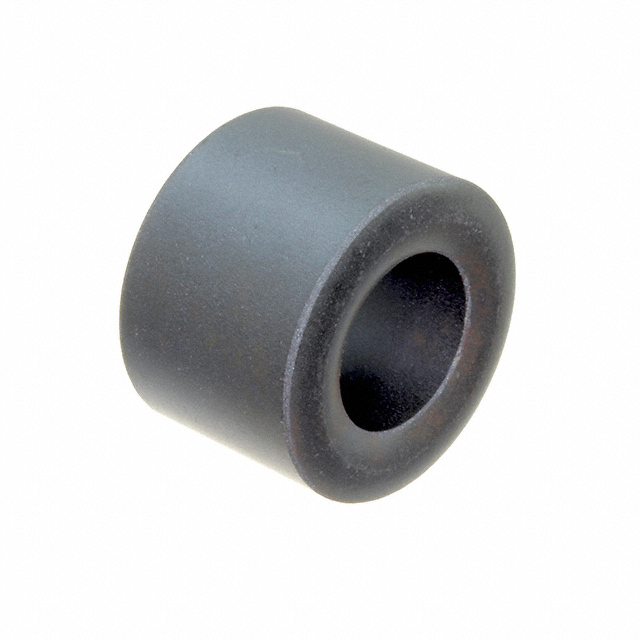

5943001101

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 铁氧体磁环 环形磁芯 7.9mm内径 12.7mm外径 12.7mm直径
供应商型号: N-5943001101
供应商: 云汉优选
标准整包数: 1
FAIR-RITE 磁芯 5943001101

5943001101概述

    电子元器件技术手册:Toroids(型号5943001101)

    产品简介


    Toroids(型号5943001101)是一种用于多种电子应用的环形磁芯,广泛应用于电源输入滤波器、接地故障断路器、共模滤波器以及脉冲和宽带变压器中。其独特的环形结构能够最大化利用铁氧体材料的固有特性,适用于广泛的电路设计需求。

    技术参数


    - 型号编号: 5943001101
    - 环形尺寸: 43mm
    - 材料等级: 43
    - 涂层选项:
    - Parylene C涂层(适用于外径≤9.5mm)
    - 热固塑料涂层(适用于外径>9.5mm)
    - 重量: 2.4克
    - 电性能参数:
    - AL值(nH): 480±20%
    - 有效截面积(Ae): 0.15cm²
    - 核心常数(Σl/A): 20.8cm⁻¹
    - 有效路径长度(le): 3.12cm
    - 有效核心体积(Ve): 0.47cm³

    产品特点和优势


    1. 高效率:环形结构充分利用铁氧体材料特性,提高滤波效果和转换效率。
    2. 适用范围广:适用于各种应用,如电源输入滤波器、接地故障断路器等。
    3. 机械强度高:所有环形磁芯在供应前经过抛光处理,以去除尖锐边缘。
    4. 兼容多种涂层:提供Parylene C和热固塑料两种涂层选择,满足不同环境需求。

    应用案例和使用建议


    - 电源输入滤波器:适用于各种直流电源和交流电源输入端,提高电磁干扰(EMI)抑制能力。
    - 共模滤波器:在通信系统中减少共模噪声,提升信号传输质量。
    - 接地故障断路器:提高安全性和可靠性,防止电流泄漏事故。
    使用建议:
    - 在安装过程中,确保涂层不受损伤,以维持其防护和电气性能。
    - 在特殊应用中,可根据需要调整C尺寸,以适应具体的设计需求。

    兼容性和支持


    - 兼容性:该产品与其他电子元件兼容良好,可广泛应用于各种电子系统中。
    - 技术支持:如有任何疑问,可联系Fair-Rite产品公司客服部门获取技术支持和报价。

    常见问题与解决方案


    - 问题: 环形磁芯的AL值不稳定。
    - 解决办法: 检查是否按标准频率(10kHz)进行测试。如不符合要求,请联系供应商重新校准。
    - 问题: 环形磁芯的涂层出现损坏。
    - 解决办法: 更换新的涂层或直接更换产品。务必小心安装,避免刮伤涂层。

    总结和推荐


    Toroids(型号5943001101)凭借其高效率、广泛应用和优良的机械性能,是一款值得推荐的产品。其多样化的涂层选择和出色的兼容性使其在各类电子系统中具有强大的市场竞争力。对于需要高效能滤波和稳定性的应用,这款产品无疑是最佳选择。

5943001101参数

参数
磁体体积 -
电感系数(AI) -
有效磁导率 -
初始磁导率 -
容差 -
磁芯材料 43
磁路截面积 -
磁路长度 -
磁心因数(ΣI/A) -
有效面积(Ae) -
直径 12.7mm
长*宽*高 6.35mm*7.9mm*6.35mm
安装方式 自由悬挂
零件状态 在售
包装方式 盒装

5943001101厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

5943001101数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 5943001101 5943001101数据手册

5943001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 0.1611 ¥ 1.4791
1600+ $ 0.1535 ¥ 1.4089
3100+ $ 0.1489 ¥ 1.3671
4800+ $ 0.1428 ¥ 1.3109
库存: 5400
起订量: 650 增量: 1
交货地:
最小起订量为:650
合计: ¥ 961.41
