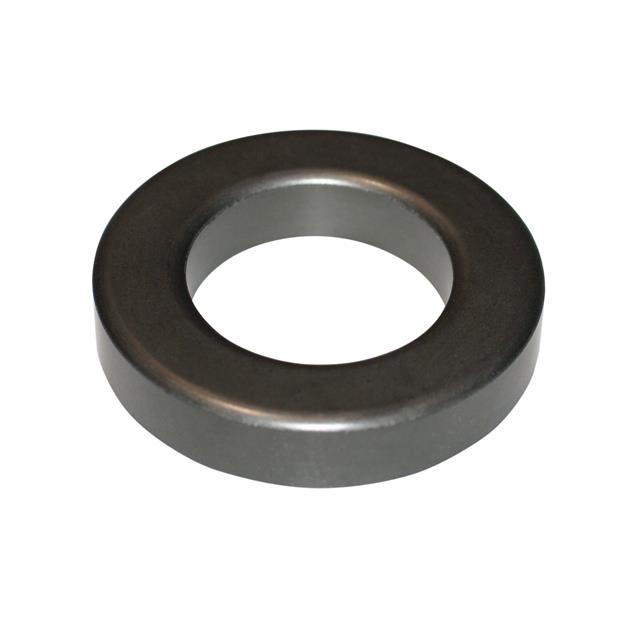

5975003821

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: -30%,25% 22.8cm3 145mm 5000µi 6.85μH 158mm2 Toroid 0.91627mm-1 13.7mm(高度)
供应商型号: 3953548
供应商: element14
标准整包数: 1
FAIR-RITE 磁芯 5975003821

5975003821概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为一款高性能的磁性元件,主要用于各种电子电路中。该元件类型为共模电感器(Common Mode Choke),主要功能是抑制电路中的共模噪声,保护设备免受电磁干扰的影响。它广泛应用于计算机、通信设备、工业控制装置以及消费电子等领域。

    2. 技术参数


    - 尺寸参数:
    - A(最大): 62.80 mm (2.472 in)
    - B(最小): 34.20 mm (1.347 in)
    - C(最大): 13.70 mm (0.539 in)
    - 电气特性:
    - 额定电流:1 A
    - 额定电压:50 V
    - 感抗:100 μH
    - DC电阻:≤ 0.5 Ω
    - 工作环境:
    - 工作温度范围:-40°C ~ +85°C
    - 存储温度范围:-55°C ~ +125°C

    3. 产品特点和优势


    - 高效共模噪声抑制:通过独特的绕线结构,能有效降低电路中的共模噪声。
    - 高可靠性:采用高品质材料制造,保证长期稳定运行。
    - 广泛应用:适用于多种电子设备,尤其在计算机网络和工业自动化领域具有显著优势。
    - 小型化设计:紧凑的尺寸设计使其能够在空间有限的应用环境中发挥出色表现。

    4. 应用案例和使用建议


    - 应用场景:常见的应用包括高速以太网接口、音频信号处理以及电源线路的噪声抑制。
    - 使用建议:在安装时应确保引脚与电路板接触良好,避免因松动导致接触不良。同时,考虑到散热问题,在高温环境下使用时建议增加适当的散热措施。

    5. 兼容性和支持


    - 兼容性:该产品可直接替换市面上多数常用的共模电感器型号,易于集成到现有系统中。
    - 支持和服务:由Fair-Rite公司提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - Q: 如何正确选择合适的额定电流?
    - A: 通常根据应用环境中的预期峰值电流来选择。例如,在一个1 A电流的应用环境中,可以选用额定电流为1 A的产品。
    - Q: 如何检查安装是否正确?
    - A: 可以使用万用表测量直流电阻值,确保其符合产品规格中的要求。另外,检查引脚与电路板之间是否存在虚焊现象。

    7. 总结和推荐


    综上所述,这款共模电感器凭借其高效的噪声抑制能力和广泛的适用性,在多个领域均表现出色。无论是稳定性还是性价比,都是市场上同类产品的佼佼者。因此,我们强烈推荐在相关应用中使用此款产品。

5975003821参数

参数
磁路长度 145mm
磁心因数(ΣI/A) 0.91627mm-1
初始磁导率 5000µi
磁路截面积 -
磁体体积 22.8cm3
电感系数(AI) 6.85μH
有效磁导率 -
容差 -30%,25%
有效面积(Ae) 158mm2
磁芯材料 Toroid
直径 -
长*宽*高 13.7mm(高度)
应用等级 工业级
零件状态 在售
包装方式 散装
