首页  >  产品百科  >  5943007601

5943007601

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 铁氧体磁环 环形磁芯 13.7mm内径 22.1mm外径 22.1mm直径
供应商型号: 4154581
供应商: 海外现货
标准整包数: 1

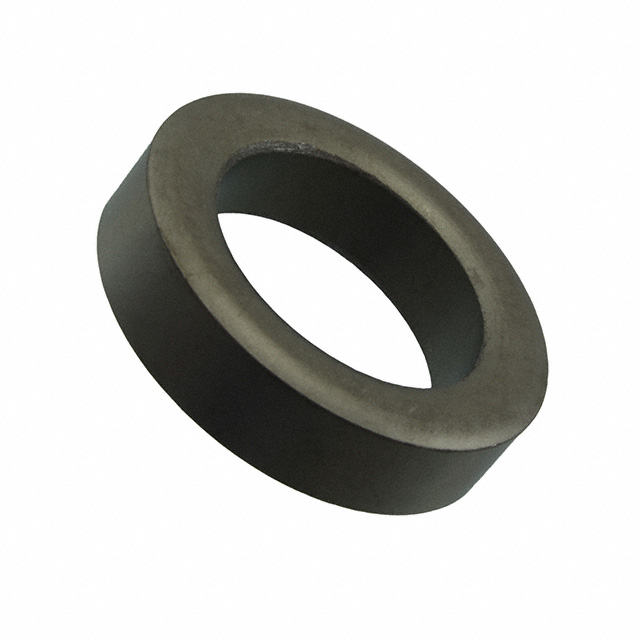

FAIR-RITE 磁芯 5943007601

5943007601概述

    高频磁芯——产品技术手册

    1. 产品简介


    本手册所描述的产品是Fair-Rite公司制造的一系列高频磁芯(Toroids),主要用于电力输入滤波、接地故障断路器、共模滤波器以及脉冲和宽带变压器中。这些磁芯采用高导磁材料制成,具有优异的电磁特性,能够在宽频率范围内提供稳定的电感性能。

    2. 技术参数


    以下是该系列磁芯的主要技术参数:
    - 尺寸:单位为毫米(bold字体),英寸(light字体)
    - A: 内径直径
    - B: 外径直径
    - C: 高度
    - Wt (g): 重量
    具体型号如:
    - 型号5967000101
    - A: 9.5±0.2 mm (.375")
    - B: 4.75±0.15 mm (.187")
    - C: 3.3 - 0.25 mm (.125")
    - 重量: 0.83 g
    - 其他参数: 28.6, 2.07, 0.072, 0.15, 18
    - 型号5967000201
    - A: 9.5±0.2 mm (.375")
    - B: 4.75±0.15 mm (.187")
    - C: 3.3 - 0.25 mm (.125")
    - 重量: 0.83 g
    - 其他参数: 28.6, 2.07, 0.072, 0.15, 55

    3. 产品特点和优势


    - 高导磁材料:采用高导磁材料,保证在高频条件下具有良好的电磁特性。
    - 优异的电感性能:能提供稳定且精确的电感值,适用于各种高频应用。
    - 耐热性好:可承受较高的工作温度,适合恶劣环境下的使用。
    - 低损耗:具备较低的损耗特性,提高系统的效率。
    - 易于安装:几何形状规则,便于安装和维护。

    4. 应用案例和使用建议


    该系列产品广泛应用于以下几个方面:
    - 电力输入滤波:减少电网中的噪声干扰,提高电源系统的稳定性。
    - 接地故障断路器:确保系统安全,快速切断故障电路。
    - 共模滤波器:抑制共模噪声,提升系统的抗干扰能力。
    - 脉冲变压器:实现高频信号的传输和转换。
    使用建议:
    - 在选择型号时,要根据具体的电流和频率要求来确定合适的产品。
    - 在设计电路时,应充分考虑散热和安装空间,确保磁芯能在最优条件下工作。
    - 定期进行维护检查,确保其性能稳定。

    5. 兼容性和支持


    这些磁芯通常与其他标准电子元器件兼容,无需特别的适配措施。Fair-Rite公司提供全面的技术支持和售后服务,包括样品申请、技术咨询和技术文档下载。对于特殊需求的应用,可联系Fair-Rite客户服务中心获取更多支持。

    6. 常见问题与解决方案


    - 问题1:安装后发现电感值不稳定。
    - 解决方案:检查安装位置是否有磁场干扰,调整安装方式,必要时请重新校准。

    - 问题2:工作温度超出额定范围。
    - 解决方案:更换更适合工作温度的磁芯型号,或采取适当的散热措施。

    7. 总结和推荐


    Fair-Rite公司的高频磁芯以其卓越的电磁特性和可靠性,在市场上享有很高的声誉。这些磁芯不仅适用于多种高频应用场景,还提供了优质的售后服务和支持。因此,强烈推荐使用Fair-Rite的高频磁芯产品。如果您对具体型号有任何疑问或需要定制化解决方案,可以随时联系Fair-Rite的技术支持团队。
    以上是对Fair-Rite公司高频磁芯产品系列的技术手册摘要。希望本文能帮助您更好地了解和应用这些先进的电子元器件。

5943007601参数

参数
磁路长度 -
磁心因数(ΣI/A) -
磁芯材料 43
直径 22.1mm
有效磁导率 -
磁体体积 -
磁路截面积 -
电感系数(AI) -
初始磁导率 -
容差 -
有效面积(Ae) -
长*宽*高 22.1mm*22.1mm*12.7mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

5943007601厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

5943007601数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 5943007601 5943007601数据手册

5943007601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.4031
10+ ¥ 7.0972
50+ ¥ 6.8134
100+ ¥ 6.3591
200+ ¥ 6.2456
536+ ¥ 6.132
2680+ ¥ 6.132
5360+ ¥ 6.132
库存: 175
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.4
直接购买
加入购物车
