0444177081

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 扣式磁环
供应商型号: 4156118
供应商: 海外现货
标准整包数: 1

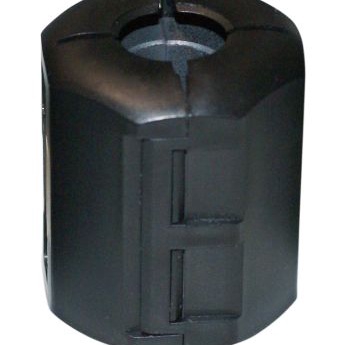

FAIR-RITE 磁芯 0444177081

0444177081概述


    产品简介


    圆电缆快速接头(044417)
    圆电缆快速接头是一种能够方便安装圆形电缆或捆束电线的配件,其直径范围从2.5毫米(0.100英寸)到25.4毫米(1.000英寸)。这些组件采用四种不同的材料等级制成,可以有效抑制从1兆赫到GHz范围内的差分或共模传导电磁干扰(EMI)。这种配件适用于多种场合,如电磁屏蔽和线缆管理等领域。

    技术参数


    - 产品型号:0444177081
    - 电缆直径范围:2.5 mm 至 25.4 mm
    - 材料等级:4种(具体型号)
    - 最大直径:25.15 mm
    - 重量:308克
    - 阻抗测试频率:
    - 10 MHz:115 Ω
    - 25 MHz:194 Ω
    - 100 MHz:335 Ω
    - 250 MHz:330 Ω
    - 阻抗精度:最低值为指定频率下列出值的20%以下
    - 耐火等级:UL 94 V-0
    - RoHS合规性:符合欧盟有害物质限制规定

    产品特点和优势


    - 广泛的适用范围:可以适应多种不同直径的电缆,满足多种使用需求。
    - 优秀的EMI抑制能力:通过采用特定的材料等级,有效地抑制差分和共模传导电磁干扰。
    - 高可靠性:达到UL 94 V-0标准,确保产品在各种环境下的稳定运行。
    - 易于安装:采用“快速接头”设计,便于快速安装和拆卸。
    - 环保材料:符合RoHS合规性,减少对环境的影响。

    应用案例和使用建议


    - 应用案例:常用于电磁屏蔽、电缆管理和信号传输等领域。例如,在计算机机箱内部的电磁干扰抑制和线缆管理。
    - 使用建议:
    - 在选择快速接头时,需根据电缆的实际直径选择合适的型号,以确保最佳性能。
    - 为了获得最佳的EMI抑制效果,建议尽量减小线缆长度,保持布线整齐有序。
    - 安装时注意正确选择位置,避免在高干扰环境中直接暴露。

    兼容性和支持


    - 兼容性:该产品与其他类型的快速接头和电缆兼容,适用于各种型号的电缆。
    - 厂商支持:Fair-Rite公司提供详细的用户手册和技术支持服务,以便客户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题:电缆插入困难。
    - 解决方案:检查所选型号是否匹配实际电缆直径。如果直径不匹配,更换合适型号。
    - 问题:EMI抑制效果不佳。
    - 解决方案:确认电缆长度适中且布线整齐,必要时可重新安装快速接头。
    - 问题:接头脱落。
    - 解决方案:检查安装是否牢固,重新安装以确保稳固。

    总结和推荐


    圆电缆快速接头以其广泛的应用范围、出色的EMI抑制能力和易于安装的特点,成为众多工程应用的理想选择。特别是在需要进行电磁屏蔽和电缆管理的场合,这种配件的优势尤为明显。此外,其良好的兼容性和完善的售后服务也使得用户能够在使用过程中获得更好的体验和支持。综上所述,我强烈推荐这款产品给需要高效电磁屏蔽和电缆管理的用户。

0444177081参数

参数
电感系数(AI) -
磁心因数(ΣI/A) -
直径 25.15mm
有效面积(Ae) -
磁体体积 -
磁路截面积 -
磁芯材料 44
有效磁导率 -
磁路长度 -
初始磁导率 -
容差 -
长*宽*高 42.93mm*56.39mm*27.43mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

0444177081厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

0444177081数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 0444177081 0444177081数据手册

0444177081封装设计

查看详情并下载
Symbol
Footprint
3D Model
