NO2020AH3I108JE10

产品分类: 有源晶振
产品描述: VC-OCXO 20mm*20mm 5PINS CMOS 3.3V -40℃~+85℃ ±10ppb -155dBc/1kHz 10MHz Tuning: ±0.5ppm
供应商型号: NO2020AH3I108JE10
供应商: 云汉优选
标准整包数: 1

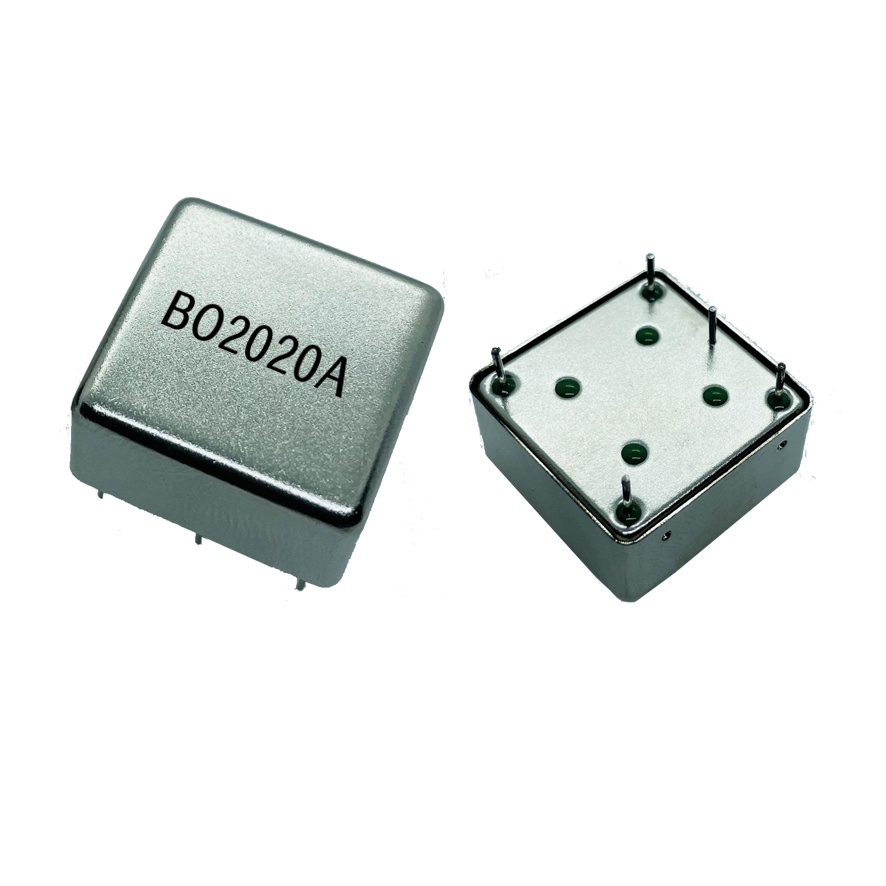

XTALTQ/成都恒晶 有源晶振 NO2020AH3I108JE10

NO2020AH3I108JE10概述

    # NO2020A系列OCXO产品技术手册

    产品简介


    产品类型
    NO2020A系列是一款高性能恒温晶振(OCXO),采用DIP封装(20.0×20.0mm),适用于医疗电子、基站、仪器仪表以及卫星通讯等领域。
    主要功能
    - 高稳定性:频率稳定性可达±3ppb至±200ppb;
    - 宽工作温度范围:支持从-55℃到+85℃的工作环境;
    - 多种输出模式:支持方波、正弦波及定制波形;
    - 精密频率调节:具备电压控制功能,频率可调范围广;
    - 优异电磁兼容性:符合IEC61000和JESD22标准。
    应用领域
    - 医疗设备;
    - 通信基站;
    - 实验室测试仪器;
    - 卫星导航系统;
    - 军事雷达系统。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | 3.3 12 | Vdc |
    | 控制电压 | 0 | 3/5/12 V |
    | 频率范围 | 5 200 | MHz |
    | 输出电平 7 dBm |
    | 占空比 45~55 % |
    | 上升沿/下降沿 6 | ns |
    | 负载 15 pF |
    | 谐波抑制 -40 | dBc |
    | 杂散抑制 -80 | dBc |
    | 稳态功率 2 | W |
    | 工作温度范围 | -55 +85 | ℃ |
    | 存储温度范围 | -55 +125 | ℃ |

    产品特点和优势


    特点
    1. 超高稳定性:频率稳定性可达±3ppb,确保长期运行的精确性。
    2. 宽温适应性:能够在极端温度环境下正常工作,满足工业级需求。
    3. 多样化输出选项:支持多种波形输出,适配不同应用场景。
    4. 快速启动:启动时间短至5分钟(常温),便于快速部署。
    5. 良好的抗干扰能力:通过多项EMC测试,确保信号传输质量。
    优势
    - 卓越性能:在关键应用如卫星通信中表现出色,频率漂移极小。
    - 高可靠性:经过严格的质量控制和环境测试,确保长期使用寿命。
    - 灵活性强:可根据客户需求定制特定频率点或输出格式。

    应用案例和使用建议


    应用案例
    1. 医疗设备:用于心率监测仪等高精度仪器中,保障测量准确性。
    2. 通信基站:提供稳定的时钟信号,增强网络连接的可靠性和速度。
    3. 卫星导航:作为核心部件之一,保证定位精度。
    使用建议
    - 在高湿度环境中使用时需注意防潮措施;
    - 定期校准以维持最佳性能;
    - 避免长时间暴露于过热或过冷条件下。

    兼容性和支持


    兼容性
    - 支持多种电压输入(3.3V/5V/12V);
    - 可与主流芯片组无缝对接。
    厂商支持
    成都恒晶科技有限公司提供全面的技术支持服务,包括但不限于样品申请、定制开发和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否符合要求 |
    | 输出信号异常 | 校准频率或更换模块 |
    | 温度过高导致报警 | 移至通风良好且温度适宜的位置使用 |

    总结和推荐


    综合评估
    NO2020A系列OCXO凭借其卓越的频率稳定性、广泛的适用温度范围及强大的抗干扰能力,在多个高端领域展现出强大竞争力。尤其适合对时间同步要求严格的行业,如通信、国防及航空航天。
    推荐结论
    强烈推荐此系列产品给需要高精度时钟源的应用场合,尤其是那些对环境适应性强、长时间运行稳定性要求高的场景。成都恒晶科技的产品质量和售后服务均属一流,值得信赖。

NO2020AH3I108JE10参数

参数
频率 10MHz
频率稳定性 ±10ppb
频率容差 -
长*宽*高 20mm*20mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

NO2020AH3I108JE10厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NO2020AH3I108JE10数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NO2020AH3I108JE10 NO2020AH3I108JE10数据手册

NO2020AH3I108JE10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 578
20+ ¥ 578
50+ ¥ 578
库存: 20
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 578
