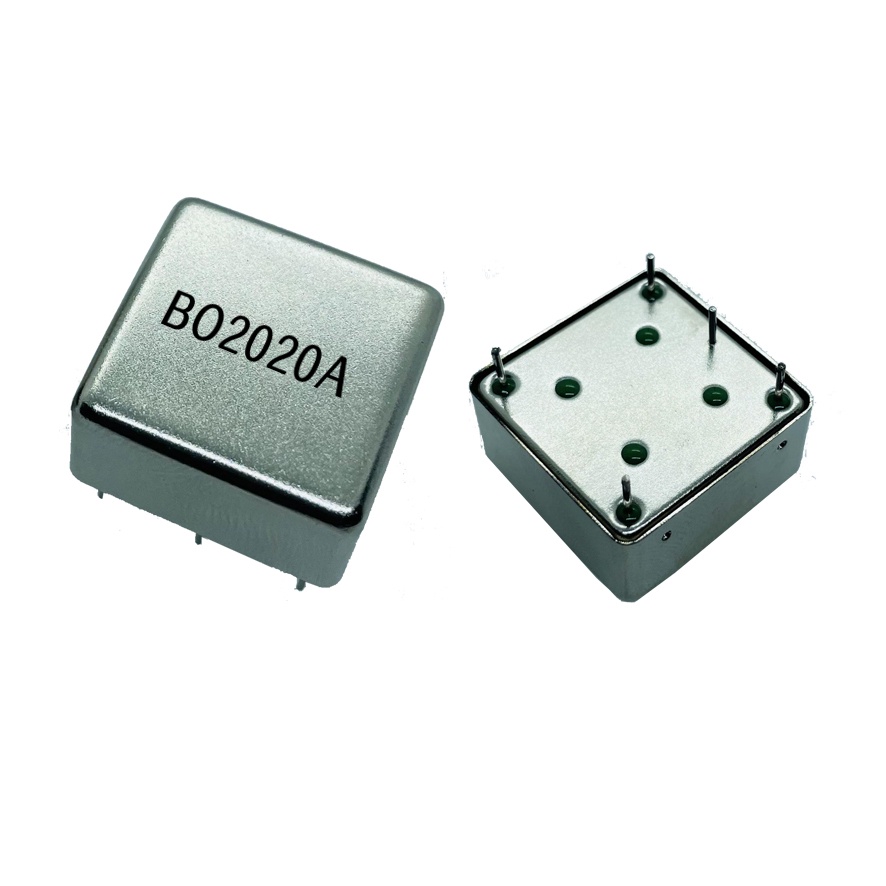

NO2020AH3G108JE10

产品分类: 有源晶振
产品描述: VC-OCXO 20mm*20mm 5PINS CMOS 3.3V -40℃~+70℃ ±10ppb -155dBc/1kHz 10MHz Tuning: ±0.5ppm
供应商型号: NO2020AH3G108JE10
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NO2020AH3G108JE10

NO2020AH3G108JE10概述

    # NO2020A 系列高性能OCXO(恒温晶振)技术手册

    产品简介


    NO2020A系列是一款高性能恒温晶振(OCXO),适用于医疗电子、基站、仪器仪表及卫星通讯等多个领域。凭借其卓越的温度稳定性、超宽的工作温度范围以及稳定的频率输出,该系列产品在高精度时钟同步和频率控制方面表现出色。此系列采用DIP封装,尺寸为20.0×20.0毫米,提供定制化的电压控制范围和频率范围选项,能够满足不同应用场景的需求。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 5 | 100 | 200 | MHz |
    | 工作电压 | 3.3 | 5 | 12 | V |
    | 控制电压 | 0 | 3/5/12 | - | V |
    | 温度稳定性 | ±3 | ±50 | ±200 | ppb |
    | 频率牵引范围 | - | ±500 | ±1000 | ppb |
    | 启动时间 | 5 | - | - | min |
    | 阶跃响应时间 | - | 20 | - | ms |
    | 输出电平 | - | 7 | - | dBm |
    | 谐波抑制 | - | -140 | -155 | dBc |
    | 杂散抑制 | - | -165 | -180 | dBc |
    其他关键参数包括:
    - 工作温度范围:-55℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 电压控制灵敏度:典型值±100ppb/V
    - 谐波抑制能力:优于-160dBc/Hz(1KHz偏移)

    产品特点和优势


    1. 超宽温度适应性:工作温度范围覆盖-55℃至+85℃,确保在极端环境中仍能正常运行。
    2. 高精度频率控制:频率稳定性达到±3ppb(典型值),适合对时序要求极高的场合。
    3. 灵活设计:提供多种工作电压和频率选择,以及不同的输出波形模式(正弦波或CMOS输出)。
    4. 高可靠性:通过严格的温度应力测试(IEC60068)、机械应力测试(GJB360B)以及符合RoHS标准,确保长期稳定可靠运行。

    应用案例和使用建议


    应用案例
    NO2020A系列OCXO广泛应用于以下场景:
    - 医疗电子设备:如MRI和CT扫描仪,需要精确的时钟信号以保障诊断结果的准确性。
    - 通信系统:基站建设中的精密频率参考源,确保网络同步和信号质量。
    - 工业仪表:仪器仪表内部的核心时钟源,用于数据采集与控制。
    使用建议
    为了更好地发挥NO2020A系列的性能,建议:
    1. 在高频高精度场景下选用更大控制电压范围(≥±1000ppb)的产品。
    2. 在低温环境(低于-40℃)下,应避免长时间暴露在极端条件下以保护设备寿命。
    3. 配备适当的外围电路来减少谐波干扰,确保输出波形的质量。

    兼容性和支持


    NO2020A系列产品具有良好的兼容性,支持多种接口标准,包括IEC61000和JESD22-B102-C的抗电磁干扰设计。成都恒晶科技有限公司提供全面的技术支持服务,包括产品选型指导、样品测试及售后维护等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出频率偏移过大 | 检查输入电压是否在规定范围内,并调整控制电压。 |
    | 启动时间过长 | 检查电源是否符合规格要求,优化热管理设计。 |
    | 输出信号失真严重 | 确认负载匹配是否正确,适当调整输出负载。 |

    总结和推荐


    综上所述,NO2020A系列OCXO凭借其高精度、宽温度适应性和出色的性能表现,在医疗、通信和工业等领域展现出显著的应用价值。如果您需要一款能够在苛刻环境下稳定工作的高精度时钟源,NO2020A系列无疑是一个理想的选择。因此,我们强烈推荐此系列产品给所有需要高品质时钟源的客户。

NO2020AH3G108JE10参数

参数
频率稳定性 ±10ppb
频率容差 -
频率 10MHz
长*宽*高 20mm*20mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
