NV0507DH3I155E030N100

产品分类: 有源晶振
产品描述: VCXO 7.0mm*5.0mm 4PADS CMOS 3.3V -40℃~+85℃ ±15ppm -140dBc/Hz 100MHz
供应商型号: NV0507DH3I155E030N100
供应商: 云汉优选
标准整包数: 1

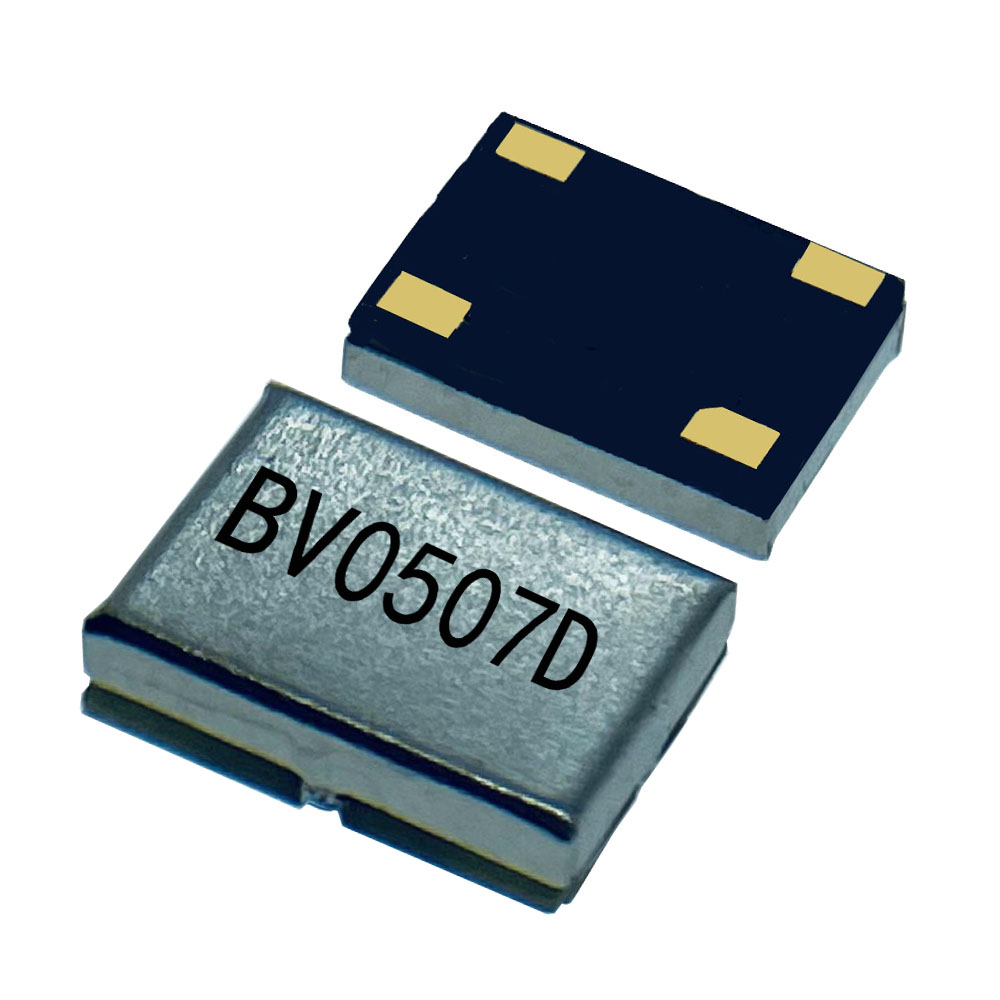

XTALTQ/成都恒晶 有源晶振 NV0507DH3I155E030N100

NV0507DH3I155E030N100概述

    NV0507D 系列电压控制振荡器(VCXO)技术手册

    产品简介


    NV0507D 系列是一款高频低相位噪声的电压控制振荡器(VCXO),主要用于卫星导航及通信系统、高清电视系统和无线通信系统。它具有高性能的频率稳定性、低相位噪声和低抖动特性,适用于要求高精度和可靠性的射频通信电路。

    技术参数


    - 工作电压范围:
    - 3.3V (典型值)
    - 5V (典型值)
    - 工作电流范围:
    - 20mA ~ 30mA
    - 频率范围:
    - 通常为100MHz(具体频率范围请参考产品型号)
    - 频率牵引范围:
    - ±15ppm
    - 压控电压范围:
    - 0V ~ 3.3V
    - 温度稳定性:
    - ±15ppm @ -40℃~+85℃
    - 相位噪声:
    - -130dBc/Hz @ 1kHz(最低规格)
    - -140dBc/Hz @ 1kHz(最高规格)
    - 输出形式:
    - CMOS 输出
    - 负载电容:
    - 15pF
    - 电源电压变化:
    - ±5%
    - 上升沿/下降沿:
    - ≤3ns
    - 占空比:
    - 45% ~ 55%
    - 最大频率偏差:
    - ±40ppm @ -100kHz

    产品特点和优势


    - 高频低相位噪声: NV0507D系列通过先进的设计实现了高频且极低的相位噪声,这使其非常适合需要高精度频率信号的应用。
    - 宽工作电压范围: 支持3.3V和5V两种电压输入,方便不同应用场景下的选择。
    - 低电流消耗: 在保证高性能的同时,保持较低的工作电流,有助于延长电池使用寿命。
    - 高稳定性: 频率随温度的变化极小,确保在各种环境下都能保持稳定的频率输出。

    应用案例和使用建议


    NV0507D系列被广泛应用于高清电视系统、卫星导航及通信系统、无线通信系统等领域。例如,在高清电视系统中,该系列振荡器可以提供稳定可靠的时钟信号,确保图像质量不受干扰。在使用过程中,建议用户注意以下几点:
    - 确保电压供应在3.3V至5V范围内,以避免不稳定输出。
    - 考虑环境温度变化,特别是在极端温度条件下使用时需采取适当的散热措施。
    - 在进行电路设计时,要确保电路的负载电容不超过15pF,以获得最佳性能。

    兼容性和支持


    NV0507D系列与多种电子设备和元器件兼容,如常见的微处理器和射频前端模块。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 输出频率不稳。
    - 解决方案: 检查电压输入是否在规定范围内,并确保电路连接正确。
    2. 问题: 相位噪声偏高。
    - 解决方案: 确认所有电源的滤波和去耦电容正确安装,并检查温度环境是否符合规定。
    3. 问题: 工作电流过大。
    - 解决方案: 检查是否有额外的负载或者短路情况,并调整电路设计。

    总结和推荐


    NV0507D系列电压控制振荡器以其高频、低相位噪声和高稳定性的特点,成为射频通信电路的理想选择。它的多功能性和高性能使其在多个关键应用领域中表现出色。我们强烈推荐在需要高精度频率信号的项目中使用NV0507D系列,以确保系统的可靠性和稳定性。

NV0507DH3I155E030N100参数

参数
频率稳定性 ±15ppm
频率容差 -
频率 100MHz
长*宽*高 7mm*5mm*2mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NV0507DH3I155E030N100厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NV0507DH3I155E030N100数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NV0507DH3I155E030N100 NV0507DH3I155E030N100数据手册

NV0507DH3I155E030N100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 212
20+ ¥ 207
50+ ¥ 203
库存: 50
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 212
