NT0503EC3I507CN30.72

产品分类: 有源晶振
产品描述: 温补晶体振荡器 5.2mm*3.4mm 4PADS CLIPPED SINE WAVE 3.3V -40℃~+85℃ ±0.5ppm -130dBc/1KHz 30.72MHz
供应商型号: NT0503EC3I507CN30.72
供应商: 云汉优选
标准整包数: 1

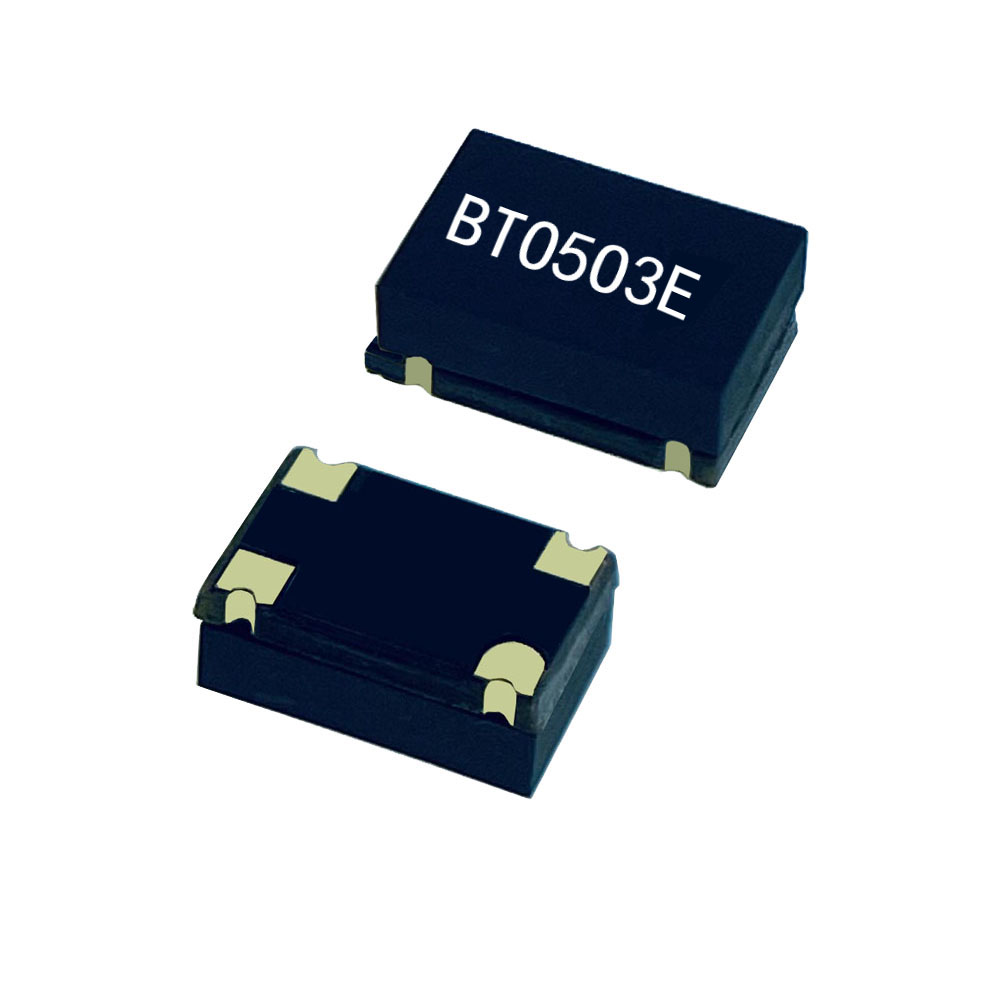

XTALTQ/成都恒晶 有源晶振 NT0503EC3I507CN30.72

NT0503EC3I507CN30.72概述


    产品简介


    本文介绍的产品是一款高性能温度补偿晶体振荡器(TCXO),型号为NT0503E系列。该系列振荡器具有小型化SMD封装(5.2x3.4mm),广泛应用于基站、仪器仪表和医疗电子等领域。该系列产品提供多种频率选项,旨在满足各类精密计时需求,尤其适用于需要高稳定性的应用场景。

    技术参数


    - 供电电压:3.3V / 5.0V DC
    - 输出电平:高电平2.4V;低电平0.4V
    - 输出波形:CMOS、削顶正弦波
    - 负载电容:15pF
    - 工作频率范围:10MHz ~ 60MHz
    - 工作温度范围:工业级温度范围,-40°C ~ +85°C
    - 频率牵引范围:最大±1.5ppm
    - 压控电压范围:0V ~ 3V
    - 相位噪声:在1kHz偏移下,最小值可达-120dBc/Hz
    - 频率稳定性:±0.28ppm(最佳型号)
    - 机械应力测试:符合IEC60068标准
    - 电磁兼容性测试:符合IEC61000和JESD22标准
    - RoHS合规性:符合欧盟RoHS指令

    产品特点和优势


    - 频率稳定性高:本系列产品提供了非常高的频率稳定性,最小值可达±0.28ppm,确保长期运行的准确性。
    - 工业级温度范围:工作温度范围广达-40°C ~ +85°C,适合各种恶劣环境下的应用。
    - 压控功能:通过外部电压调节频率,增强了系统的灵活性。
    - 小型化封装:采用5.2x3.4mm SMD封装,便于集成到小型设备中。

    应用案例和使用建议


    应用案例
    - 基站:TCXO被广泛用于基站设备,提供稳定的时钟信号以确保通信网络的可靠性和效率。
    - 仪器仪表:应用于各种高端测量设备,保证高精度的计时功能。
    - 医疗电子:在医疗电子设备中,如心电图仪和超声设备中,使用该产品来实现精确的时间同步和脉冲控制。
    使用建议
    - 温度影响:尽管产品具有良好的温度稳定性,但在极端环境中仍需注意散热设计。
    - 压控电压选择:如果不需要频率调谐,可以选择不使用压控功能并保持控制引脚悬空。
    - 信号完整性:由于输出为高速信号,建议使用较短且阻抗匹配的传输线来减少信号反射和损耗。

    兼容性和支持


    - 兼容性:该产品与大多数电子系统兼容,特别是在电信、医疗和测量仪器领域。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括安装指导和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频稳定性不佳 | 检查周围环境的电磁干扰,确认电源供应稳定。 |
    | 输出波形失真 | 检查电路布局和走线设计,确保匹配阻抗。 |
    | 温度范围外不稳定 | 确认设备运行在指定的工作温度范围内,避免暴露于极端温度环境中。 |

    总结和推荐


    NT0503E系列TCXO凭借其卓越的频率稳定性、宽泛的工作温度范围和灵活的压控功能,在众多应用场景中表现出色。特别适合对时间精度要求较高的设备。强烈推荐此产品给需要高精度计时的用户,尤其是那些需要应对复杂电磁环境的应用场景。

NT0503EC3I507CN30.72参数

参数
频率稳定性 ±0.5ppm
频率容差 -
频率 30.72MHz
长*宽*高 5.2mm*3.4mm*2mm
通用封装 5032
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NT0503EC3I507CN30.72厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NT0503EC3I507CN30.72数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NT0503EC3I507CN30.72 NT0503EC3I507CN30.72数据手册

NT0503EC3I507CN30.72封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92
20+ ¥ 89
50+ ¥ 83
库存: 100
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 92
