NT0503EH3I507BN40

产品分类: 有源晶振
产品描述: 温补晶体振荡器 5.2mm*3.4mm 4PADS CMOS 3.3V -40℃~+85℃ ±0.5ppm -125dBc/1KHz 40MHz
供应商型号: NT0503EH3I507BN40
供应商: 云汉优选
标准整包数: 1

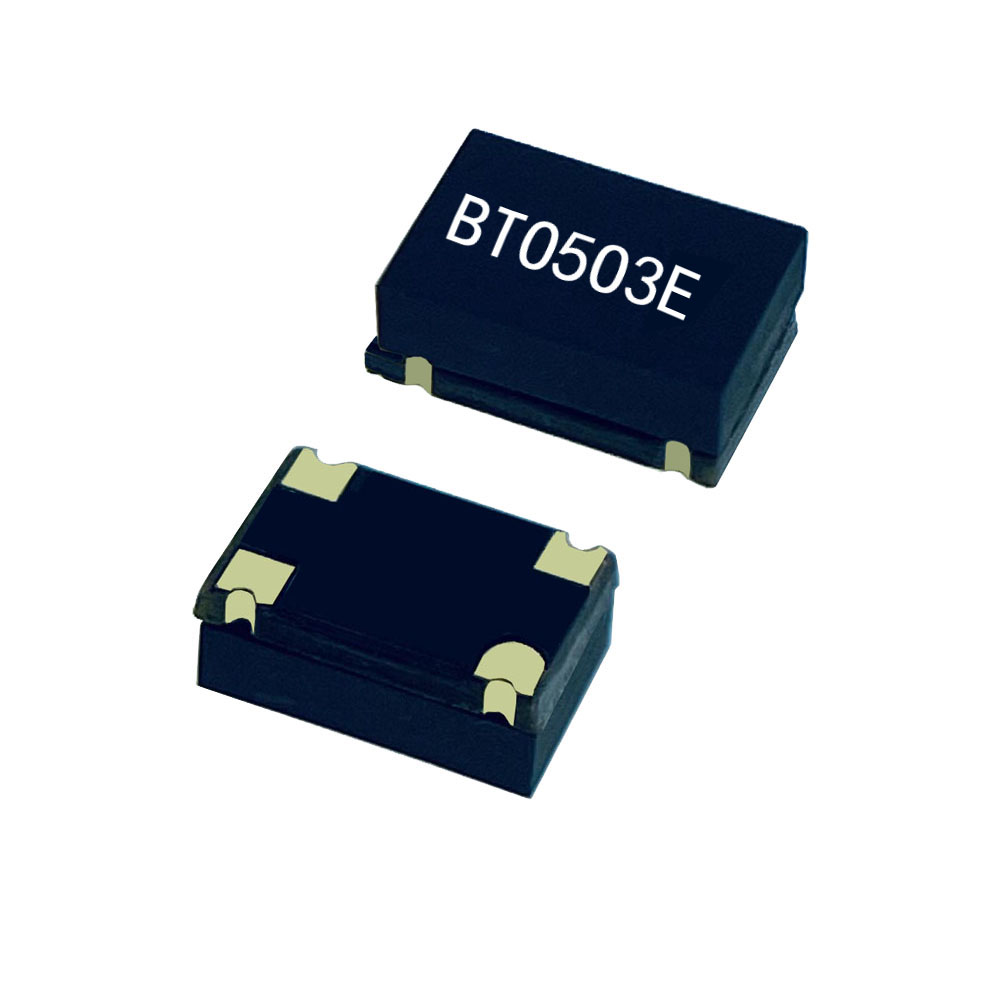

XTALTQ/成都恒晶 有源晶振 NT0503EH3I507BN40

NT0503EH3I507BN40概述

    电子元器件产品技术手册

    产品简介


    本文介绍的产品是一款温度补偿晶体振荡器(TCXO),型号为NT0503E系列。它采用SMD封装(5.2mm x 3.4mm),适用于基站、仪器仪表等多种工业级应用场合。此款TCXO具有高频率稳定性和宽温范围(-40℃至+85℃),特别适合对频率稳定性要求较高的应用场景。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压(Vcc) | 3.3 | - | 5.0 | V |
    | 输出电平(Vp-p) | - | 0.8 | - | V |
    | 高电平 | 2.4 | - | - | V |
    | 低电平 | - | - | 0.4 | V |
    | 频率范围 | 10 | - | 60 | MHz|
    | 相位噪声(dBc/Hz) | - | - | -150 | dBc/Hz|
    | 静电敏感等级(HBM/CDM/MM) | - | - | 4KV/2KV/200V | V |

    产品特点和优势


    - 频率稳定性:提供多种频率选择(10 MHz, 16.384 MHz, 19.2 MHz等),并且具备较高的频率稳定性(典型值±0.28 ppm)。
    - 宽温范围:-40℃至+85℃的工作温度范围使其适用于各种恶劣环境。
    - 紧凑封装:5.2mm x 3.4mm的小尺寸封装适合空间受限的应用场合。
    - 兼容性好:支持标准频率输出(如CMOS,方波输出等)。
    - 可靠性高:通过多项可靠性测试(如温度应力测试、机械应力测试等)。

    应用案例和使用建议


    - 应用案例:该TCXO可用于移动通信基站中的时钟同步,以及医疗电子设备中的信号处理等。其在SDH/SONET系统中的应用也较为广泛。
    - 使用建议:在使用过程中应注意电源电压波动不应超过±5%的范围,且确保负载电容不超过规定值。对于某些特定应用场合(如需提高频率稳定度),可通过调节压控电压(0V至3V)来实现。

    兼容性和支持


    - 兼容性:支持标准接口(如CMOS输出),与其他主流电子元器件具有良好的兼容性。
    - 支持服务:制造商提供了详尽的技术支持文档,包括详细的安装指南、故障排查手册等,确保用户能够高效利用产品特性。

    常见问题与解决方案


    - Q:如何确定最佳的工作电压?
    - A:应确保供电电压在规定的范围内(3.3V至5.0V之间)。若电压过高或过低,可能导致输出信号不稳定或损坏设备。
    - Q:如何正确设置压控电压?
    - A:对于需要调节频率的应用,应根据具体需求调整压控电压,但不要超出0V至3V的范围。过度调整可能导致频率超出预期范围。

    总结和推荐


    综上所述,NT0503E系列TCXO以其出色的频率稳定性、宽温范围及可靠的设计,在各类工业级应用中表现出色。其紧凑的封装和多样化的频率选项使其成为众多设备的理想选择。我们强烈推荐该产品用于对频率稳定性有严格要求的场合。

NT0503EH3I507BN40参数

参数
频率 40MHz
频率稳定性 ±0.5ppm
频率容差 -
长*宽*高 5.2mm*3.4mm*2mm
通用封装 5032
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NT0503EH3I507BN40厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NT0503EH3I507BN40数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NT0503EH3I507BN40 NT0503EH3I507BN40数据手册

NT0503EH3I507BN40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 99
20+ ¥ 95
50+ ¥ 55
库存: 100
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 99
