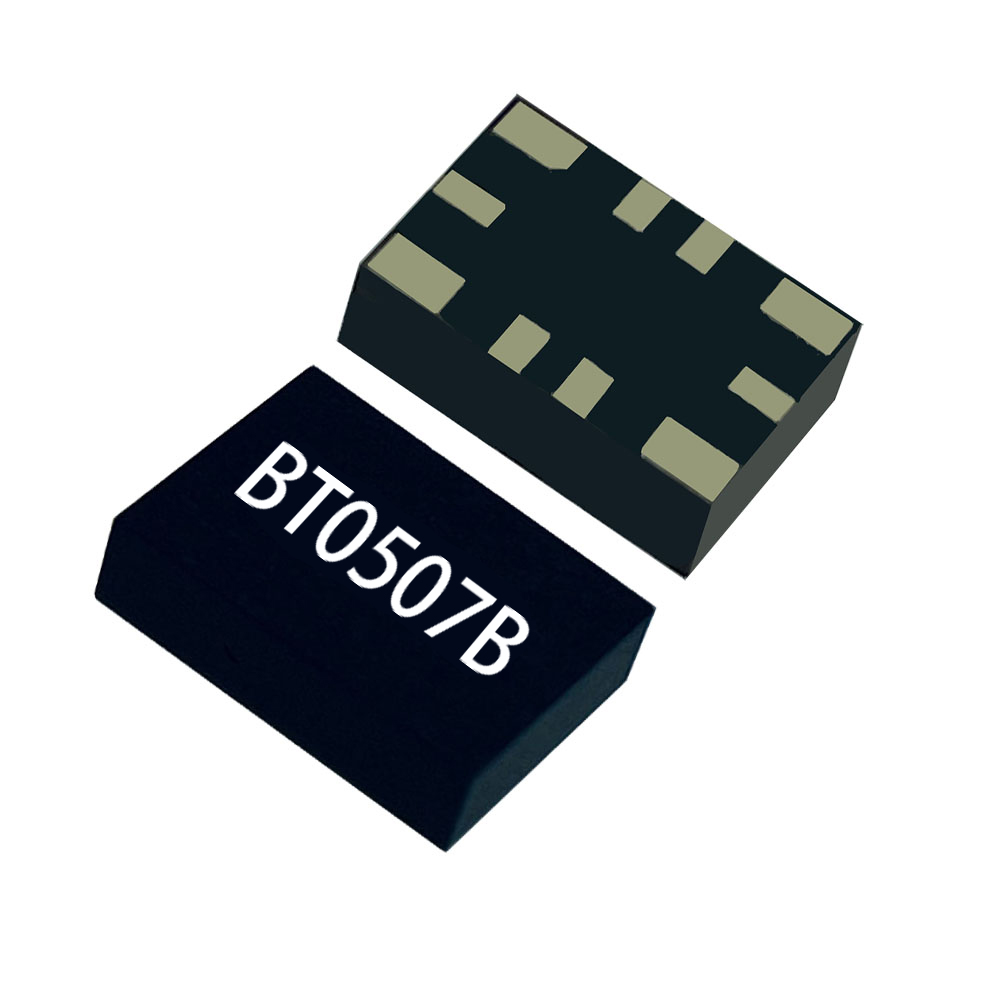

NT0507BH3I507EN10

产品分类: 有源晶振
产品描述: TCXO 7.0mm*5.0mm 10PADS CMOS 3.3V -40℃~+85℃ ±0.5ppm -140dBc/1kHz 10MHz
供应商型号: 14M-NT0507BH3I507EN10
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NT0507BH3I507EN10

NT0507BH3I507EN10概述


    产品简介


    NT0507B系列是一款高性能温补晶振(TCXO),专为高精度应用而设计。产品通过SMD封装(7.0×5.0mm)提供稳定且精准的时钟信号,广泛应用于无线通信设备、测试和测量设备、以及有线电视/局域网等环境中。其出色的频率稳定性与宽泛的工作温度范围使其成为复杂电子系统中不可或缺的元件。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作电压(Vcc) | 3.3 | 5.0 | 6.0 | Vdc
    | 压控电压(Vcon) | 0 | 1.5 | 3.0 | Vdc
    | 输出信号类型 | CMOS | 输出模式支持CMOS和削顶正弦波 |
    | 输出电平(CMOS) | 2.4 3.3 | Vp-p | CMOS模式下典型输出电平 |
    | 低电平输出(VL) 0.4 | V
    | 频率范围 | 10 | 52 MHz
    | 相位噪声(dBc/Hz) | -145 | -140 | -120 | dBc/Hz | 以1kHz偏移为例,典型值为-140dBc/Hz |
    | 相位抖动(E5052B, 12KHz~5MHz) | 0.4 | 1.3 ps
    | 频率稳定性(25℃) | ±0.28 | ±0.1 | ±0.5 | ppm | 工作温度范围内稳定性 |
    | 老化率(第一年) | - | ±5 | - | ppm/year
    | 工作温度范围 | -55 +95 | ℃
    | 存储温度范围 | -55 +125 | ℃

    产品特点和优势


    1. 高频率稳定性:NT0507B系列具有极高的频率温度稳定性(最低±0.1ppm),适合对精度要求极高的应用环境。
    2. 宽广的工作温度范围:支持从-55℃到+95℃的工作温度区间,确保在极端环境下也能正常运行。
    3. 多种输出模式选择:提供削顶正弦波和CMOS两种输出模式,满足不同电路需求。
    4. 小尺寸封装:采用7.0×5.0mm的小型SMD封装,便于集成于紧凑型设备中。
    5. 低功耗设计:典型工作电流仅为8mA,显著降低能耗。

    应用案例和使用建议


    应用案例
    - 无线通信设备:如WiMax、LTE基站(BTS)和LMDS网络,利用其高精度和低相位噪声特性。
    - 测试和测量设备:作为时间基准模块,确保设备的高精度测量能力。
    - 有线电视系统:用于分配网络中的同步信号传输。
    使用建议
    1. 在使用压控功能时,请确保Vcon引脚连接至指定电压范围(0~1.5V或1.5~3V),未使用时请将1脚悬空。
    2. 若需要更高的频率稳定性,建议选用“B”型号(±7ppm min)。
    3. 在选择频率时,优先考虑常用的频点如10MHz、16.384MHz、20MHz等,这些频率在市场上备货充足。

    兼容性和支持


    - 兼容性:NT0507B系列兼容主流的无线通信标准和接口协议,能无缝集成至各类现有系统中。
    - 支持和服务:厂家提供完善的售后服务和技术支持,包括产品定制服务及环境适应性测试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查电源电压是否在规定范围内(3.3~5.0V)。 |
    | 温度变化导致频率偏差过大 | 确认是否选择了正确的频率稳定性型号。 |
    | 输出信号幅度异常 | 检查负载阻抗是否匹配(15pF)。 |

    总结和推荐


    NT0507B系列凭借其卓越的频率稳定性、宽广的工作温度范围及多样化的输出模式,在高精度应用领域表现优异。无论是无线通信设备还是精密测量装置,该系列产品都展现了强大的竞争力。对于需要高精度时钟信号的应用场景,强烈推荐使用NT0507B系列温补晶振。

NT0507BH3I507EN10参数

参数
频率 10MHz
频率稳定性 ±0.5ppm
频率容差 -
长*宽*高 7mm*5mm*1.9mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售
