首页  >  产品百科  >  NV0507EP3I155D030N100

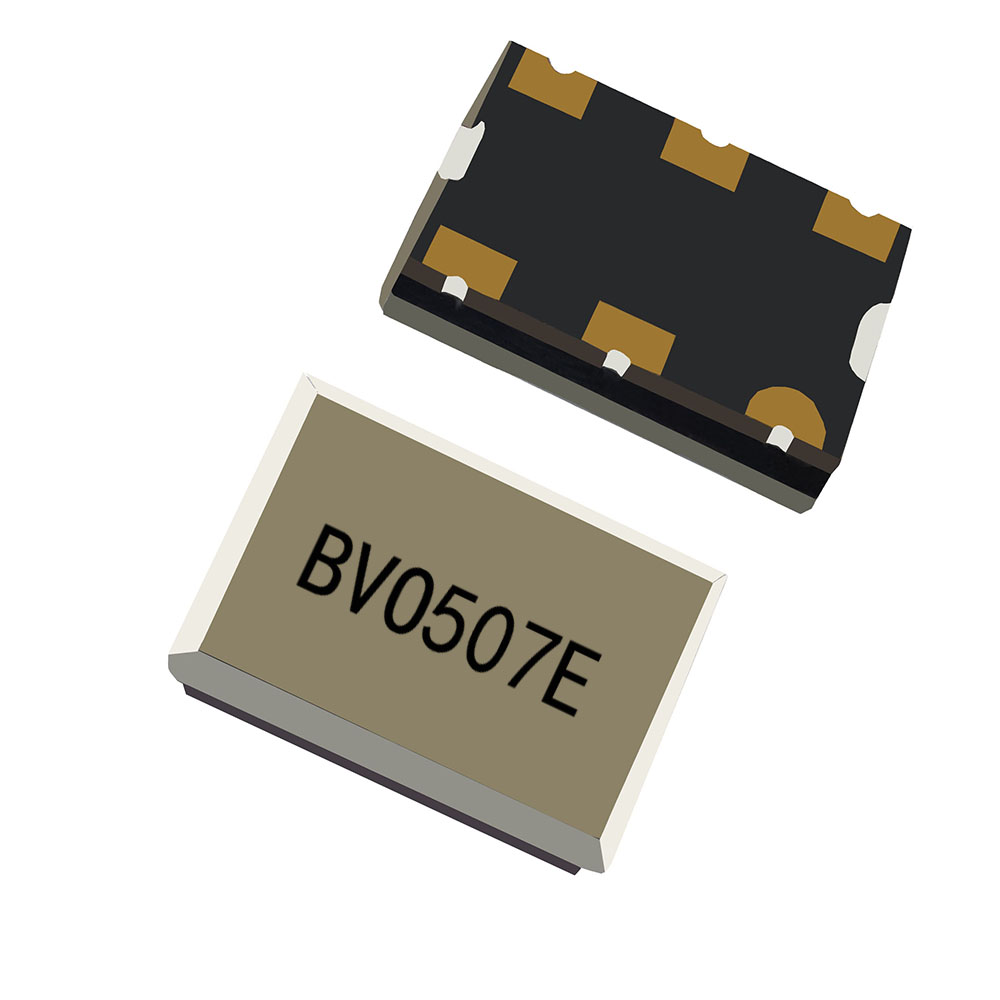

NV0507EP3I155D030N100

产品分类: 有源晶振
产品描述: VCXO 7.0mm*5.0mm 6PADS LVPECL 3.3V -40℃~+85℃ ±15ppm -135dBc/Hz 100MHz
供应商型号: NV0507EP3I155D030N100
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NV0507EP3I155D030N100

NV0507EP3I155D030N100概述

    NV0507E 系列电子元器件技术手册

    1. 产品简介


    NV0507E 系列是一款适用于卫星导航及通信系统、无线通信系统和高清电视系统的高性能射频通信电路。它具备高频低相噪特性,可用作低相位噪声信号源。产品采用SMD贴片封装,尺寸为7.0x5.0mm,能够适应多种应用场景。

    2. 技术参数


    以下是NV0507E系列的主要技术规格和性能参数:
    - 供电电压:3.3V或5V(典型值)
    - 工作电流:20mA~80mA
    - 频率范围:10 MHz ~ 156.52 MHz
    - 频率稳定性:±10 ppm(最小值)至±15 ppm(最大值)
    - 高电平输入电压:1.86 V ~ 2.11 V
    - 低电平输入电压:1.06 V ~ 1.31 V
    - 输出信号:LVDS或LVPECL
    - 上升沿/下降沿时间:0.2ns ~ 1ns
    - 负载电阻:50Ω或100Ω
    - 差分摆幅:250mV ~ 450mV
    - 偏置电压:1.125 V ~ 1.375 V
    - 电源特性:Vcc±5%
    - 老化/第一年标准值:待定
    - 环境条件:
    - 工作温度范围:-40℃ ~ +85℃
    - 存储温度范围:-55℃ ~ +125℃

    3. 产品特点和优势


    - 高频低相噪:提供低相位噪声信号源,适合对信号质量要求较高的应用场景。
    - 宽温度范围:-40℃ ~ +85℃的工作温度范围使其能在极端环境下稳定运行。
    - 高可靠性:通过IEC60068、GJB360B等多项测试,确保长期可靠使用。
    - 快速启动:适用于需要快速响应的应用场合。

    4. 应用案例和使用建议


    - 卫星导航及通信系统:由于其低相位噪声特性,非常适合用于卫星通信和导航系统的信号处理。
    - 无线通信系统:低相噪和宽温范围特性使其在无线通信系统中表现出色。
    - 高清电视系统:适合用于高清视频信号的传输,保证图像质量和传输稳定性。
    使用建议:
    - 在安装时确保负载匹配,避免过载导致信号失真。
    - 注意电源稳定性,尽量保持稳定的供电电压以减少相位噪声。

    5. 兼容性和支持


    - 兼容性:NV0507E系列与多种主流通信协议兼容,如LVDS和LVPECL接口。
    - 支持:厂商提供详细的技术文档和售后服务,用户可通过官方渠道获取技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题一:如何选择合适的频率范围?
    - 解决方法:根据具体应用需求选择对应频率段,如有疑问可咨询厂商技术支持。
    - 问题二:信号传输过程中出现噪声增加怎么办?
    - 解决方法:检查电源和接地是否稳定,确保负载匹配正确,必要时可使用滤波器减少干扰。

    7. 总结和推荐


    NV0507E系列作为一款高性能射频通信电路,具备高频低相噪、宽温度范围等显著特点,适用于卫星导航、无线通信及高清电视系统等多种应用场合。其高可靠性及良好的技术支持使得该产品在市场上具有较强的竞争力。综合来看,我们强烈推荐此款产品用于需要高性能信号处理的应用场景。
    以上内容是对NV0507E系列电子元器件技术手册的综合整理和解读,旨在帮助读者全面了解该产品的特性和适用范围。

NV0507EP3I155D030N100参数

参数
频率 100MHz
频率稳定性 ±15ppm
频率容差 -
长*宽*高 7mm*5mm*2mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NV0507EP3I155D030N100厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NV0507EP3I155D030N100数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NV0507EP3I155D030N100 NV0507EP3I155D030N100数据手册

NV0507EP3I155D030N100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 176
20+ ¥ 173
50+ ¥ 170
库存: 50
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 176
