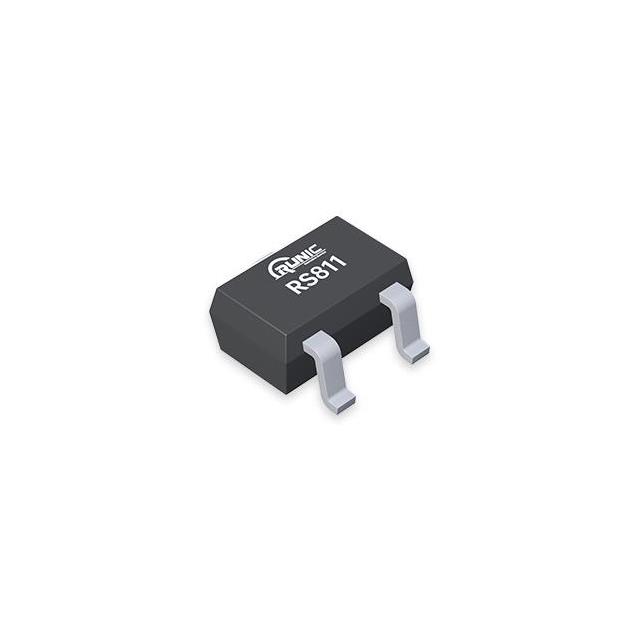

RS811-3.08YA4

产品分类:
产品描述:
供应商型号: 3565-RS811-3.08YA4TR-ND
供应商: Digi-Key
标准整包数: 3000
RUNIC/江苏润石科技  RS811-3.08YA4

RS811-3.08YA4概述

    RS811 微处理器监控电路技术手册

    1. 产品简介


    RS811 是一款供应电压监督器(Supply Voltage Supervisor),内置手动复位输入。这款器件专为微处理器(µP)系统中的电源和电池功能监测而设计。它减少了在µP系统中监测电源和电池功能所需的组件数量和复杂度,显著提高了系统的可靠性和准确性。

    2. 技术参数


    - 操作电压范围: 1.2V 至 5.5V
    - 低功耗: 最大50μA
    - 精确的供电电压监控: 2.63V、2.93V、3.08V、4.00V、4.65V
    - 保证低电平复位有效: 当VCC降至1.2V时
    - 复位脉冲宽度: 200ms
    - 适用于电源故障或低电量警告
    - 工作温度范围: -40°C 至 +125°C
    - 封装形式: 绿色SOT-143

    3. 产品特点和优势


    RS811 的核心优势包括其广泛的供电电压范围和低功耗特性,使其适用于多种高可靠性应用场景。此外,它的自动复位功能确保在电源异常时仍能正常运行。特别是在极端温度环境下,RS811 能够稳定工作,具有很高的市场竞争力。

    4. 应用案例和使用建议


    - 应用领域: 计算机、SOC、DSP 或微控制器、嵌入式系统、工业设备、智能仪器、关键微处理器电源监控、无线通信系统
    - 典型应用图示:
    ```plaintext
    RS811 RESET
    Vcc
    MR
    Vcc
    RESET
    μP
    GND GND
    Vcc
    Pushbutton
    RS811
    ```
    - 使用建议: 为确保RESET输出始终有效,当VCC低于1.2V时,应添加一个约100KΩ的下拉电阻,防止高阻抗CMOS逻辑输入漂移。另外,若微处理器具有双向复位引脚,可添加一个4.7KΩ的电阻以缓冲RESET信号。

    5. 兼容性和支持


    RS811 采用SOT-143封装,方便安装。厂家提供详细的测试报告和技术支持,帮助客户快速集成和调试。

    6. 常见问题与解决方案


    - 问题1: 供电电压过低时,RESET信号不稳定
    - 解决方法: 确保VCC不低于1.2V,并增加一个约100KΩ的下拉电阻。
    - 问题2: 手动复位功能不正常
    - 解决方法: 检查连接是否正确,特别是MR引脚是否与电源和接地线正确连接。

    7. 总结和推荐


    总体而言,RS811是一款优秀的微处理器监控电路,具有广泛的应用范围和灵活的操作环境。其低功耗和宽泛的工作电压使其成为高可靠性应用的理想选择。强烈推荐在需要电源管理和监控的关键应用中使用RS811。

RS811-3.08YA4厂商介绍

RUNIC公司是一家专注于研发和生产高性能材料的高科技企业。公司主营产品分为三大类:高性能塑料、特种橡胶和先进复合材料。这些产品广泛应用于汽车、****、电子、医疗和建筑等多个领域。

1. 高性能塑料:包括聚碳酸酯、尼龙等,具有高强度、耐磨损、耐高温等特点,广泛应用于汽车零部件、电子产品外壳等。

2. 特种橡胶:包括硅橡胶、氟橡胶等,具有良好的耐油、耐化学腐蚀性能,广泛应用于密封件、电缆绝缘等领域。

3. 先进复合材料:包括碳纤维、玻璃纤维增强塑料等,具有轻质、高强度、耐腐蚀等优点,广泛应用于****、体育器材等领域。

RUNIC的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量控制:严格的质量管理体系,确保产品的稳定性和可靠性。
3. 客户服务:提供全方位的技术支持和定制化解决方案,满足客户的个性化需求。

RS811-3.08YA4数据手册

厂牌 PDF简要描述 下载
RUNIC/江苏润石科技 RUNIC/江苏润石科技 RS811-3.08YA4 RS811-3.08YA4数据手册

RS811-3.08YA4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0988 ¥ 0.8265
6000+ $ 0.089 ¥ 0.7448
9000+ $ 0.0841 ¥ 0.7034
15000+ $ 0.0785 ¥ 0.6569
21000+ $ 0.0752 ¥ 0.6294
30000+ $ 0.072 ¥ 0.6028
75000+ $ 0.0651 ¥ 0.5446
150000+ $ 0.0637 ¥ 0.5331
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2479.5
