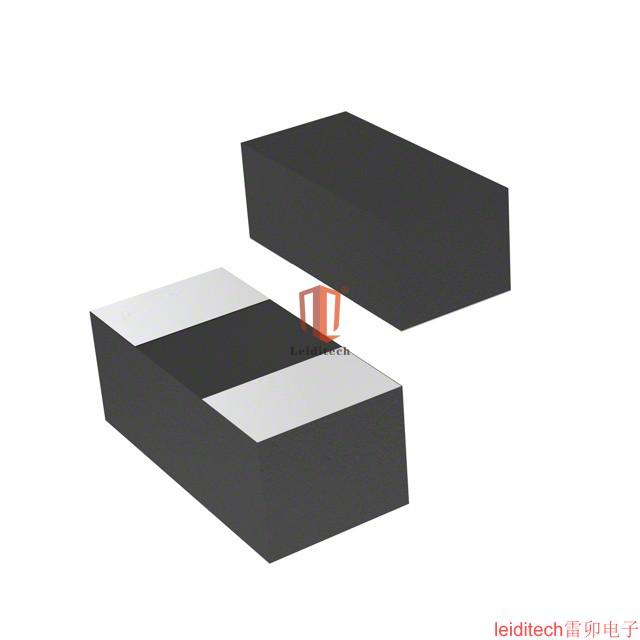

PESD1842U005

产品分类: TVS二极管/ESD抑制器
产品描述: 35V(typ) 0402
供应商型号: PESD1842U005 0402
供应商: 期货订购
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 PESD1842U005

PESD1842U005概述

    PESD1842U005超低电容瞬态抑制二极管技术手册解析

    一、产品简介


    PESD1842U005 是上海莱迪泰克电子有限公司推出的一款适用于高速数据线的瞬态抑制二极管。该二极管主要用于USB3.0、Firewire、DVI、HDMI、S-ATA等高频率低电压应用环境下的ESD(静电放电)保护。其小巧的0402封装形式和卓越的性能使其成为多种电子设备的理想选择。

    二、技术参数


    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 工作温度范围 | ℃ | -40 | — | +125 |
    | 存储温度范围 | ℃ | -55 | — | +125 |
    | 最大接触放电电压 | kV | — | — | 15 |
    | 最大空气放电电压 | kV | — | — | 25 |
    | 触发电压 | V | — | 300 | — |
    | 击穿电压 | V | — | 35 | — |
    | 泄漏电流 | μA | — | 0.10 | — |
    | 电容 | pF | — | 0.05 | — |
    | 端子最高焊接温度 | ℃ | — | 260 | — |

    三、产品特点和优势


    1. 超低电容:由于采用了先进的材料和技术,PESD1842U005具有极低的电容(0.05pF),使得它对高频信号的影响最小化。
    2. 极低的泄漏电流:即使在恶劣的工作环境下,其泄漏电流也能保持在10μA以下,确保系统稳定性。
    3. 快速响应时间:能够迅速响应并吸收静电放电能量,从而最大限度地减少信号传输过程中的损失。
    4. 双向保护:可同时保护数据线的两个方向,无需担心单向保护带来的限制。
    5. 优良的机械属性:采用符合RoHS标准的无铅工艺制造,且通过UL 94 V-0级阻燃认证。

    四、应用案例和使用建议


    PESD1842U005广泛应用于如USB3.0、Firewire、DVI、HDMI、S-ATA等接口的ESD保护。例如,在设计USB3.0设备时,将PESD1842U005放置于连接器附近,可以有效降低ESD对设备的影响。此外,还应注意信号线的走线长度尽可能短,并充分利用接地平面来增强保护效果。

    五、兼容性和支持


    PESD1842U005与其他同类电子元器件具有良好的兼容性,可以无缝集成到各种电路板中。上海莱迪泰克公司为该产品提供全面的技术支持,包括产品咨询、售后保障等服务,确保客户在使用过程中能够获得及时有效的帮助。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电容值过大导致信号失真 | 重新选择合适的二极管型号,确保其电容值符合要求。 |
    | 泄漏电流超标 | 检查焊接温度是否超出规定范围,避免焊接过程中的过热现象。 |

    七、总结和推荐


    综上所述,PESD1842U005凭借其卓越的性能和广泛的应用范围,成为高频率低电压应用场景下ESD保护的理想选择。无论是对于USB3.0还是其他高速数据传输接口,这款二极管都能提供出色的保护效果。因此,强烈推荐广大电子产品制造商考虑使用此款产品。如果您有任何疑问或需要进一步的信息,请联系上海莱迪泰克公司的技术支持团队。

PESD1842U005参数

参数
工作电压 -
箝位电压 35V(typ)
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
通用封装 0402
