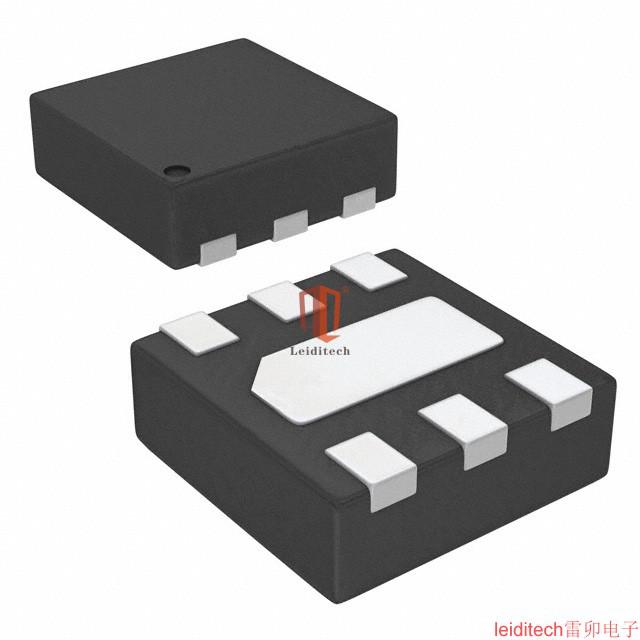

ULC3654N

产品分类: TVS二极管/ESD抑制器
产品描述: 100W,300W 18.537KV 6.5V,38V DFN-1616-6 贴片安装
供应商型号: ULC3654N DFN1616
供应商: 期货订购
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ULC3654N

ULC3654N概述

    ULC3654N 尿极低电容 TVS 二极管阵列

    产品简介


    ULC3654N 是一款尿极低电容 TVS(瞬态电压抑制)二极管阵列,专为需要高可靠性及高效防护的应用设计。该产品主要用于保护高速数据线免受静电放电(ESD)、电气快速瞬变(EFT)和其他过压事件的影响。ULC3654N 的典型应用包括 USB 2.0 和其他类似的数据通信接口,广泛应用于消费电子、计算机外设等领域。

    技术参数


    以下为 ULC3654N 的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向工作电压 | VRWM | 5.5 | - | 36 | V |
    | 突击脉冲功率(8/20μs) | Ppk | 100 | - | 300 | W |
    | 峰值脉冲电流(8/20μs) | IPP | 5 | - | 12 | A |
    | 静电防护等级(IEC 61000-4-2) | VESD | ±25 | - | ±20 | kV |
    | 工作温度范围 | TJ | -55 | - | +125 | °C |
    | 存储温度范围 | Tstg | -55 | - | +150 | °C |
    电容参数:
    - DP, DM, USB ID 间:0.5 pF @ 0V, 1MHz
    - VBus 至地:100 pF @ 0V, 1MHz
    其他特性:
    - 符合 RoHS 规范
    - 超低泄漏电流(nA 级)
    - 小巧封装(DFN1616-6)

    产品特点和优势


    1. 超低电容:DP 和 DM 引脚之间的电容仅为 0.5 pF,非常适合高速数据线保护。
    2. 高抗冲击能力:能够承受高达 100 W 的峰值功率,满足严格的工业标准。
    3. 极佳的防静电性能:通过 IEC 61000-4-2 标准的 ±25 kV 空气放电测试,确保在极端环境中依然稳定。
    4. 低漏电流:典型漏电流为 0.5 μA,保证系统在正常工作状态下不会受到不必要的干扰。
    5. 兼容性强:采用 DFN1616-6 封装,便于 PCB 设计和集成。

    应用案例和使用建议


    ULC3654N 在 USB 2.0 接口的保护中表现尤为出色,尤其适用于便携式设备如智能手机和平板电脑。为了最大化其性能,建议以下几点:
    1. 在设计时需注意信号完整性,确保引脚布局合理以减少寄生效应。
    2. 对于 VBus 引脚,应添加适当的滤波电路来进一步增强稳定性。
    3. 定期检查终端设备的接地情况,确保良好的参考电平。

    兼容性和支持


    ULC3654N 具有广泛的兼容性,可与多种主流 USB 接口配合使用。上海雷迪泰克电子有限公司提供全面的技术支持和服务,包括样品申请、工程指导和技术文档下载。客户可以通过电子邮件(sale1@leiditech.com)或电话(+86-021 50828806)联系获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查焊接质量和连接线路 |
    | ESD 测试未通过 | 调整封装设计并重新进行测试 |
    | 性能下降 | 确认是否超出工作温度范围 |

    总结和推荐


    综上所述,ULC3654N 是一款高性能的 TVS 二极管阵列,具有卓越的防静电能力、极低的电容和出色的热稳定性。它非常适合用于需要高精度保护的高速数据线应用。对于寻求可靠性和高效保护的工程师而言,这款产品无疑是一个理想的选择。我们强烈推荐将其纳入设计考虑之中,以提升整体系统的安全性和寿命。
    联系方式:
    - 上海雷迪泰克电子有限公司
    - Email: sale1@leiditech.com
    - Tel: +86-021 50828806

    版权说明:本文内容摘自上海雷迪泰克官方技术手册,未经授权禁止转载。

ULC3654N参数

参数
极性 -
工作电压 -
箝位电压 18.537KV
击穿电压 6.5V,38V
峰值脉冲电流 -
峰值脉冲功率 100W,300W
通用封装 DFN-1616-6
安装方式 贴片安装
