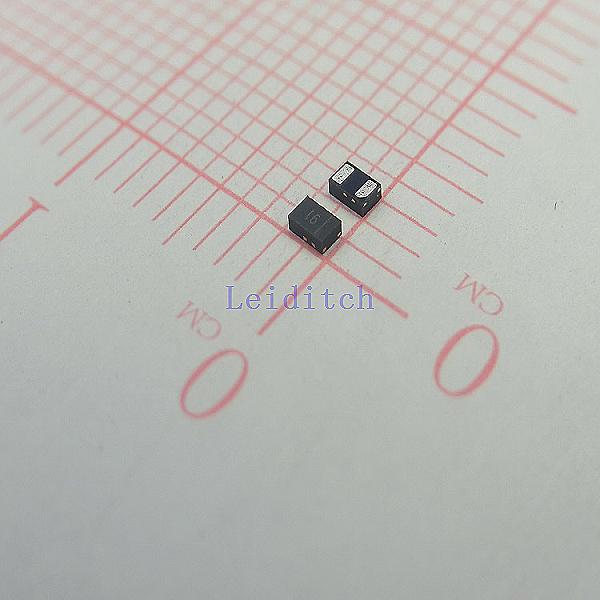

ESD1285WP

产品分类: TVS二极管/ESD抑制器
产品描述: 1.5KW 18.5V@ 10A 13.3V DFN-1610 贴片安装
供应商型号: ESD1285WP DFN1610
供应商: 期货订购
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ESD1285WP

ESD1285WP概述

    电子元器件技术手册:ESD1285WP

    1. 产品简介


    ESD1285WP是一款单向瞬态电压抑制二极管(TVS二极管),广泛应用于各种需要静电放电保护的应用场景。这种二极管具有超低漏电流(纳安级别)、低钳位电压及符合多项国际标准(如IEC 61000-4-2和IEC 61000-4-5)的特点。此外,它符合RoHS标准,适合用于环保要求较高的场合。
    主要功能和应用领域:
    - 防护USB 2.0的数据线和电源线
    - 用于机顶盒、数字电视等设备
    - 适用于数字视频接口(DVI)
    - 笔记本电脑
    - SIM卡接口
    - 10/100以太网

    2. 技术参数


    - 峰值脉冲功率(8/20μs):1500W
    - 工作电压:11V
    - 钳位电压:在10A条件下,最大钳位电压为18.5V
    - 击穿电压(典型值):72V
    - 泄漏电流:纳安级别
    - 工作温度范围:-55℃至+125℃
    - 存储温度范围:-55℃至+150℃
    - 封装形式:DFN1610-2
    - 引脚数量:2个
    - 每卷数量:8,000个
    - 卷带尺寸:7英寸

    3. 产品特点和优势


    优势和特点:
    - 超低泄漏电流:确保长期可靠性,减少功耗
    - 低钳位电压:最大限度减少因静电放电引起的损害
    - 兼容国际标准:通过了IEC 61000-4-2和IEC 61000-4-5认证,提供高性能的防护
    - RoHS合规:适用于环保要求严格的应用场景
    - 紧凑的DFN封装:易于集成到各种设计中

    4. 应用案例和使用建议


    应用场景:
    - USB接口:保护数据线和电源线免受静电放电的影响
    - 数字电视:防止信号干扰和损坏
    - 笔记本电脑:提高设备的抗静电能力
    - SIM卡接口:保障通讯安全
    使用建议:
    - 在安装时,确保正确连接二极管的正负极,避免反接导致设备损坏
    - 考虑在设计中增加滤波电路,进一步提升防干扰能力
    - 定期检查连接点,确保接触良好

    5. 兼容性和支持


    - 兼容性:ESD1285WP可以与其他标准接口(如USB 2.0)无缝兼容
    - 支持和服务:上海莱迪泰克电子有限公司提供全面的技术支持和售后服务

    6. 常见问题与解决方案


    常见问题:
    - 问题1:设备在高湿度环境下工作不稳定
    - 解决方法:使用防水胶带密封接头,提高设备的抗潮湿性能
    - 问题2:设备频繁出现故障
    - 解决方法:检查周围电磁干扰源,合理布局,增强防干扰能力

    7. 总结和推荐


    综合评估:
    ESD1285WP在防护性能、工作环境适应性以及紧凑设计方面表现出色。其低泄漏电流和低钳位电压使其成为理想的静电保护解决方案。特别是对于USB 2.0、数字电视等敏感应用,该产品无疑是首选。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐将ESD1285WP用于需要高可靠性和强静电防护的应用场景中。

ESD1285WP参数

参数
工作电压 -
箝位电压 18.5V@ 10A
击穿电压 13.3V
峰值脉冲电流 -
峰值脉冲功率 1.5KW
极性 -
通用封装 DFN-1610
安装方式 贴片安装

ESD1285WP厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

ESD1285WP数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 ESD1285WP ESD1285WP数据手册

ESD1285WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
