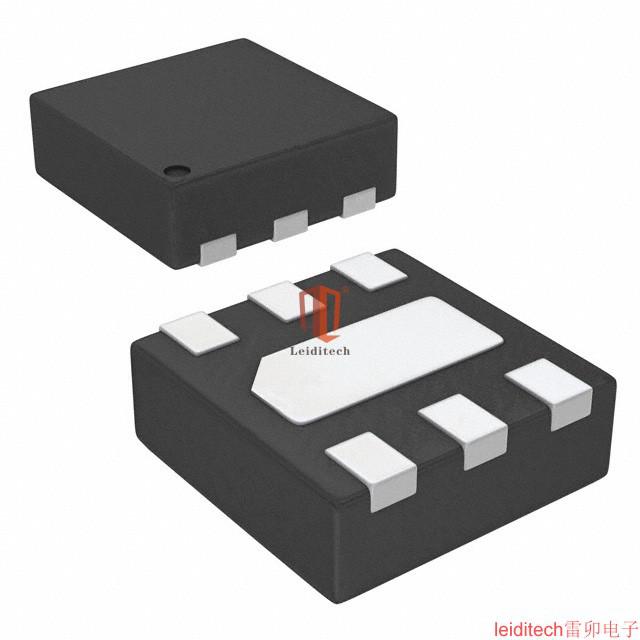

ULC1654N

产品分类: TVS二极管/ESD抑制器
产品描述: 100W,300W 44.852KV 6.5V,13.3V DFN-1616-6 贴片安装
供应商型号: ULC1654N DFN1616-6
供应商: 期货订购
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ULC1654N

ULC1654N概述

    ULC1654N Ultra Low Capacitance TVS Diode Array 技术手册解析

    1. 产品简介


    ULC1654N 是一款超低电容瞬态电压抑制二极管阵列(TVS Diode Array),主要用于保护电子设备免受静电放电(ESD)和其他瞬态电压冲击的影响。它具有极低的漏电流和优良的防浪涌性能,适用于多种应用场合,如USB 2.0接口。

    2. 技术参数


    - 工作电压: 5V
    - 峰值脉冲功率:
    - DP, DM, USB ID (引脚1, 2, 3): 100W
    - VBus (引脚6): 300W
    - 峰值脉冲电流:
    - DP, DM, USB ID (引脚1, 2, 3): 5A
    - VBus (引脚6): 12A
    - 击穿电压:
    - DP, DM, USB ID (引脚1, 2, 3): 6.5V
    - VBus (引脚6): 13.3V至18V
    - 反向工作电压:
    - DP, DM, USB ID (引脚1, 2, 3): 5.5V
    - VBus (引脚6): 12V
    - 钳位电压:
    - DP, DM, USB ID (引脚1, 2, 3): IPP = 1A时为10V,IPP = 5A时为20V
    - VBus (引脚6): IPP = 1A时为18V,IPP = 12A时为25V
    - 结电容:
    - DP, DM, USB ID (引脚1, 2, 3): 0.5pF至0.8pF
    - VBus (引脚6): 100pF
    - 热阻: 65°C/W
    - 存储温度范围: -55°C至+150°C
    - 工作温度范围: -55°C至+125°C
    - RoHS合规

    3. 产品特点和优势


    - 超低泄漏电流: 纳安级别(nA level),确保设备在正常工作状态下无额外功耗。
    - 低钳位电压: 减少设备因瞬态电压冲击导致的损坏风险。
    - 符合多项标准: 包括IEC 61000-4-2 (ESD) 和IEC61000-4-4 (EFT),确保高可靠性。
    - 超低结电容: 0.5pF至100pF,适用于高频信号传输,减少信号失真。

    4. 应用案例和使用建议


    ULC1654N 主要应用于USB 2.0接口和类似高速数据传输的应用场合。由于其出色的ESD防护能力和低结电容,能够有效保护数据线免受外部干扰和破坏。在实际使用中,可以将此器件直接焊接到USB连接器附近,以达到最佳防护效果。

    5. 兼容性和支持


    ULC1654N 可以与其他标准电子元器件和设备兼容,适用于广泛的应用场景。制造商Leiditech提供详细的技术支持和售后服务,确保客户能够获得及时的技术帮助。

    6. 常见问题与解决方案


    - Q: 如何安装ULC1654N?
    - A: 将ULC1654N焊接在电路板上指定位置,确保正确对齐引脚。

    - Q: 如何检测设备是否正常工作?
    - A: 使用万用表测量钳位电压和反向工作电压,确保符合技术参数要求。

    - Q: 设备过热怎么办?
    - A: 检查散热设计是否合理,确保设备在安全工作范围内运行。

    7. 总结和推荐


    ULC1654N 是一款优秀的瞬态电压抑制二极管阵列,具备超低泄漏电流、低钳位电压和高可靠性的特点。特别适合需要高性能ESD防护和低信号失真的应用场景。我们强烈推荐使用此产品,特别是在USB 2.0接口和其他高速数据传输系统中。
    如有任何疑问,欢迎联系上海莱迪科技有限公司获取技术支持。

ULC1654N参数

参数
箝位电压 44.852KV
击穿电压 6.5V,13.3V
峰值脉冲电流 -
峰值脉冲功率 100W,300W
极性 -
工作电压 -
通用封装 DFN-1616-6
安装方式 贴片安装
