74HC595M/TR

产品分类: 逻辑门
产品描述: 三态 2V 6V 移位寄存器 SOIC-16

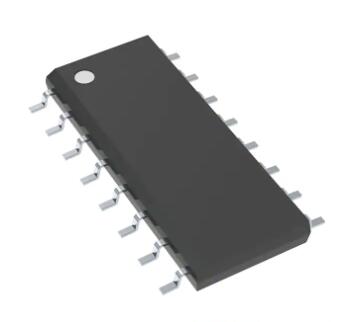

供应商型号: 74HC595M/TR SOP-16
供应商: 云汉优选
标准整包数: 2500
HGSEMI/广东华冠半导体 逻辑门 74HC595M/TR

74HC595M/TR概述

    74HC595 8位CMOS移位寄存器技术手册

    产品简介


    74HC595是一款高性能的8位CMOS移位寄存器,主要应用于需要串行到并行数据转换的场合。它具有8位并行输出端口和一个串行输出端口,支持多级芯片级联,能够方便地构建大规模并行输出系统。广泛应用于LED显示控制、自动化工程控制等领域。

    技术参数


    - 供电范围: 2V至6V
    - 工作电流: ≤5.0μA(@VCC=6V)
    - 输入/输出电压范围: –0.5V至VCC+0.5V
    - 电源钳位电流: ±20mA
    - 最大耗散功率: 500mW
    - 工作温度范围: -40°C至85°C
    - 存储温度范围: -65°C至150°C
    - 焊接温度: 260°C (10s)
    - 输入上升/下降时间:
    - VCC=2.0V时: 0至1000ns
    - VCC=4.5V时: 0至500ns
    - VCC=6.0V时: 0至400ns

    产品特点和优势


    - 低输入电流: ≤1μA
    - 低功耗: Icc≤5.0μA (@VCC=6V)
    - 可控的三态输出设计
    - 标准串行(SPI)接口
    - CMOS串行输出,支持多设备级联
    - 封装形式: DIP16 和 SOP16
    - LED数码管驱动
    - 应用领域: 自动化工程控制

    应用案例和使用建议


    74HC595常用于控制LED显示模块,例如矩阵显示屏。其多级级联功能使得它可以轻松构建大规模的显示系统。例如,通过多个74HC595芯片串联,可以控制多达数百个LED灯。此外,在自动化工程控制中,它可以通过SPI接口接收来自微控制器的数据,实现对传感器、执行器等设备的控制。
    使用建议:
    - 在应用中注意电源电压的选择,确保其在2V至6V范围内。
    - 考虑电路中的温度变化,选择合适的封装以适应不同的工作环境。
    - 利用其三态输出特性,合理规划信号线的连接以减少干扰。

    兼容性和支持


    74HC595支持标准的串行接口(SPI),这使得它能够与多种微控制器和其他数字电路无缝对接。华冠半导体提供详尽的技术支持文档,并承诺对产品的更新信息及时发布。

    常见问题与解决方案


    1. 问题: 设备在运行过程中突然失效。
    - 解决方案: 检查电源电压是否稳定,确认接地是否正确。
    2. 问题: LED显示效果不佳。
    - 解决方案: 检查各管脚连接是否正确,调整电路中的电阻值以匹配LED的工作电流需求。

    总结和推荐


    74HC595是一款适用于多种应用场景的高效能CMOS移位寄存器,尤其适合于LED显示控制和自动化工程控制。其出色的低功耗特性和稳定的输出使其在市场上具有很高的竞争力。总体来说,该产品具有较高的可靠性和易用性,非常值得推荐使用。

74HC595M/TR参数

参数
最小工作供电电压 2V
最大工作供电电压 6V
高电平输出电流 -
输出数量 -
施密特触发器输入 -
输入数量 -
低电平输出电流 -
电路数量 -
传播延迟时间 -
输出类型 三态
栅极数量 -
逻辑系列 -
逻辑功能 移位寄存器
通用封装 SOIC-16

74HC595M/TR厂商介绍

HGSEMi公司是一家领先的高科技企业,专注于研发和生产各类电子元件和模块。公司主营产品包括但不限于:

1. 传感器:包括温度、湿度、压力等多种类型的传感器,广泛应用于工业自动化、环境监测等领域。
2. 通信模块:涵盖无线通信、有线通信模块,服务于物联网、智能家居等行业。
3. 电源管理:提供高效能的电源解决方案,满足不同设备的能源需求。
4. 微控制器:为智能设备提供核心控制单元,广泛应用于自动化控制和智能系统。

HGSEMi的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球布局:拥有广泛的全球销售和服务网络,为客户提供便捷的本地化支持。

HGSEMi致力于为客户提供高质量的产品和服务,推动电子技术的发展和应用。

74HC595M/TR数据手册

厂牌 PDF简要描述 下载
HGSEMI/广东华冠半导体 逻辑门 HGSEMI/广东华冠半导体 74HC595M/TR 74HC595M/TR数据手册

74HC595M/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.336
7500+ ¥ 0.3304
12500+ ¥ 0.322
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 840
